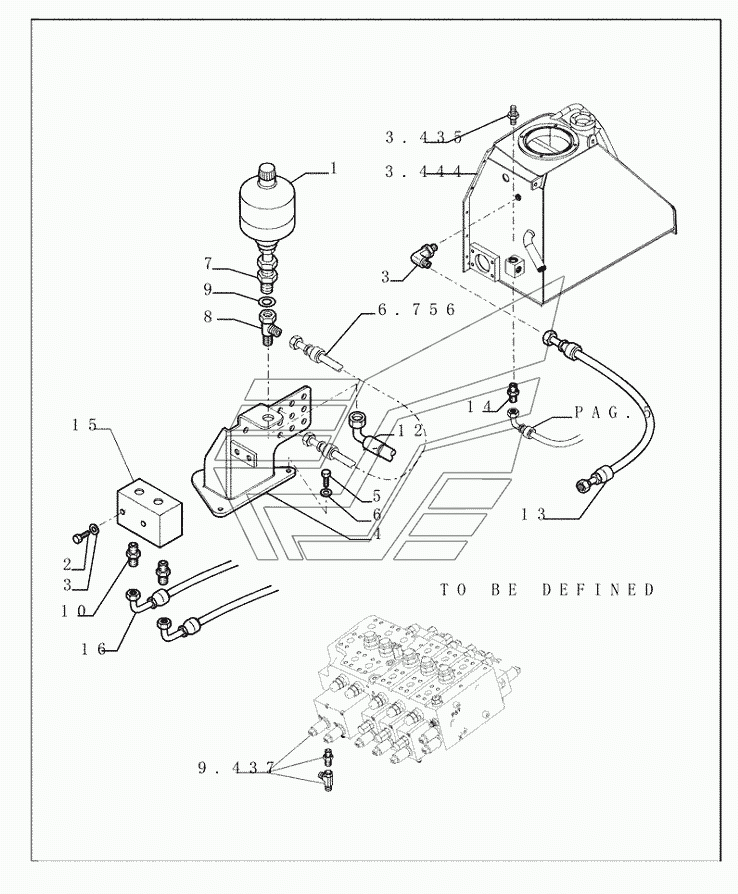

3.434(03) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3. Каталог 2010г.

3.434(02) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3 3.434(04) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Аккумулятор

Заводской номер: 76073250 Количество на модель: 1
76073250
1
2

Номер детали на чертеже:

2

Винт

Заводской номер: 16043431 Количество на модель: 2
16043431
2
3

Номер детали на чертеже:

3

Колено

Заводской номер: 79067017 Количество на модель: 1
79067017
1
4

Номер детали на чертеже:

4

Суппорт

Заводской номер: 87369485 Количество на модель: 1
87369485
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 11106231 Количество на модель: 3
11106231
3
6

Номер детали на чертеже:

6

Плоская шайба

Заводской номер: 79005244 Количество на модель: 3
79005244
3
7

Номер детали на чертеже:

7

Гидравлический разъем

Заводской номер: 87363481 Количество на модель: 1
87363481
1
8

Номер детали на чертеже:

8

Гидравлический разъем

Заводской номер: 79066999 Количество на модель: 1
79066999
1
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: 76028202 Количество на модель: 1
76028202
1
10

Номер детали на чертеже:

10

Гидравлический разъем

Заводской номер: 84217883 Количество на модель: 1
84217883
1
10

Номер детали на чертеже:

10

Гидравлический разъем

Заводской номер: 79066937 Количество на модель: 2
79066937
2
12

Номер детали на чертеже:

12

Гидравлический шланг

Заводской номер: 87382259 Количество на модель: 1
87382259
1
13

Номер детали на чертеже:

13

Гибкий шланг

Заводской номер: 87363480 Количество на модель: 1
87363480
1
14

Номер детали на чертеже:

14

Колено

Заводской номер: 79066943 Количество на модель: 1
79066943
1
15

Номер детали на чертеже:

15

Колодка

Заводской номер: 87362871 Количество на модель: 1
87362871
1
16

Номер детали на чертеже:

16

Гидравлический шланг

Заводской номер: 87382253 Количество на модель: 1
87382253
1
3.434(02) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3 3.434(04) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3
