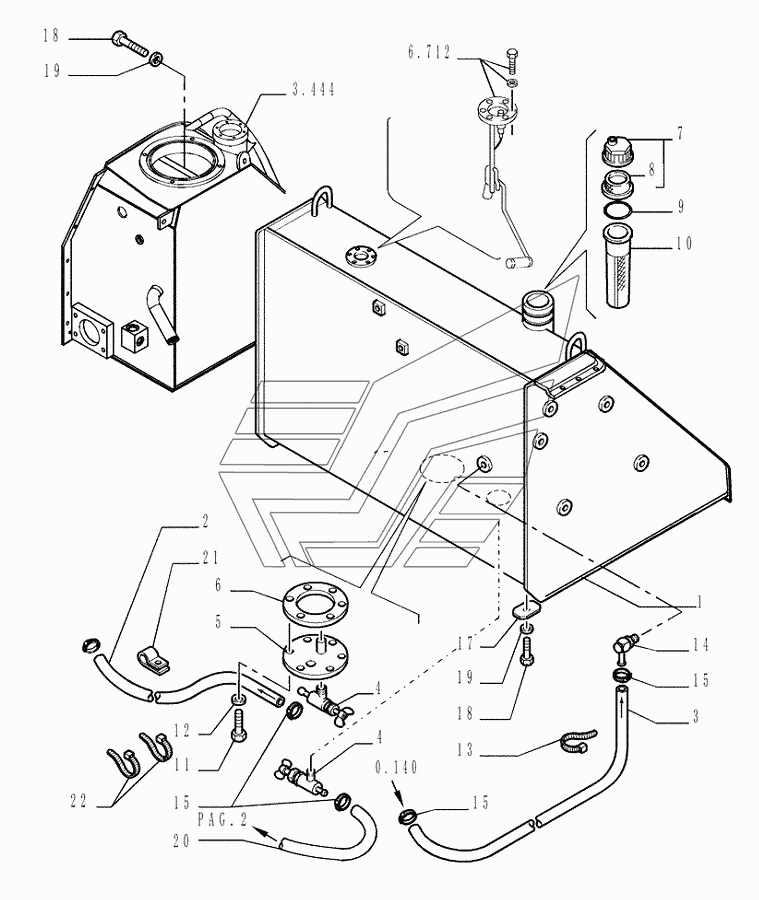

0.510(01) FUEL TANK Бульдозер D180 TIER-3. Каталог 2010г.

0.505(04) ENGINE RELATED PARTS COMPONENTS Бульдозер D180 TIER-3 0.510(02) FUEL TANK Бульдозер D180 TIER-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Топливный бак

Заводской номер: 87383656 Количество на модель: 1

87383656

1

2

Номер детали на чертеже:

2

Шланг топливный

Заводской номер: 76053285 Количество на модель: 1

76053285

1

3

Номер детали на чертеже:

3

Гибкий шланг

Заводской номер: 87383793 Количество на модель: 1

87383793

1

4

Номер детали на чертеже:

4

Сливной кран

Заводской номер: 585834 Количество на модель:

585834

5

Номер детали на чертеже:

5

Фланец

Заводской номер: 76071222 Количество на модель: 1

76071222

1

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 73100021 Количество на модель: 1

73100021

1

7

Номер детали на чертеже:

7

Крышка

Заводской номер: 79104494 Количество на модель: 1

79104494

1

8

Номер детали на чертеже:

8

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 4971843 Количество на модель: 1

4971843

1

10

Номер детали на чертеже:

10

Сетчатый фильтр

Заводской номер: 79107317 Количество на модель: 1

79107317

1

11

Номер детали на чертеже:

11

Винт

Заводской номер: 11112231 Количество на модель: 6

11112231

6

12

Номер детали на чертеже:

12

Плоская шайба

Заводской номер: 70928460 Количество на модель: 6

70928460

6

13

Номер детали на чертеже:

13

Многожильный плоский хомут

Заводской номер: 79013422 Количество на модель: 2

79013422

2

14

Номер детали на чертеже:

14

Колено

Заводской номер: 70933986 Количество на модель: 1

70933986

1

15

Номер детали на чертеже:

15

Фиксатор шланга

Заводской номер: 79084753 Количество на модель: 5

79084753

5

17

Номер детали на чертеже:

17

Толщинная прокладка

Заводской номер: 76046616 Количество на модель:

76046616

18

Номер детали на чертеже:

18

Болт

Заводской номер: 11116031 Количество на модель: 6

11116031

6

19

Номер детали на чертеже:

19

Плоская шайба

Заводской номер: 79005238 Количество на модель: 6

79005238

6

20

Номер детали на чертеже:

20

Шланг топливный

Заводской номер: 76031267 Количество на модель: 1

76031267

1

21

Номер детали на чертеже:

21

Хомут

Заводской номер: 10448790 Количество на модель: 2

10448790

2

22

Номер детали на чертеже:

22

COLLAR

Заводской номер: 4982514 Количество на модель: 4

4982514

4

23

Номер детали на чертеже:

23

Фиттинг

Заводской номер: 87442270 Количество на модель: 3

87442270

3

24

Номер детали на чертеже:

24

Колено, 90 градусов

Заводской номер: 87400460 Количество на модель: 1

87400460

1
