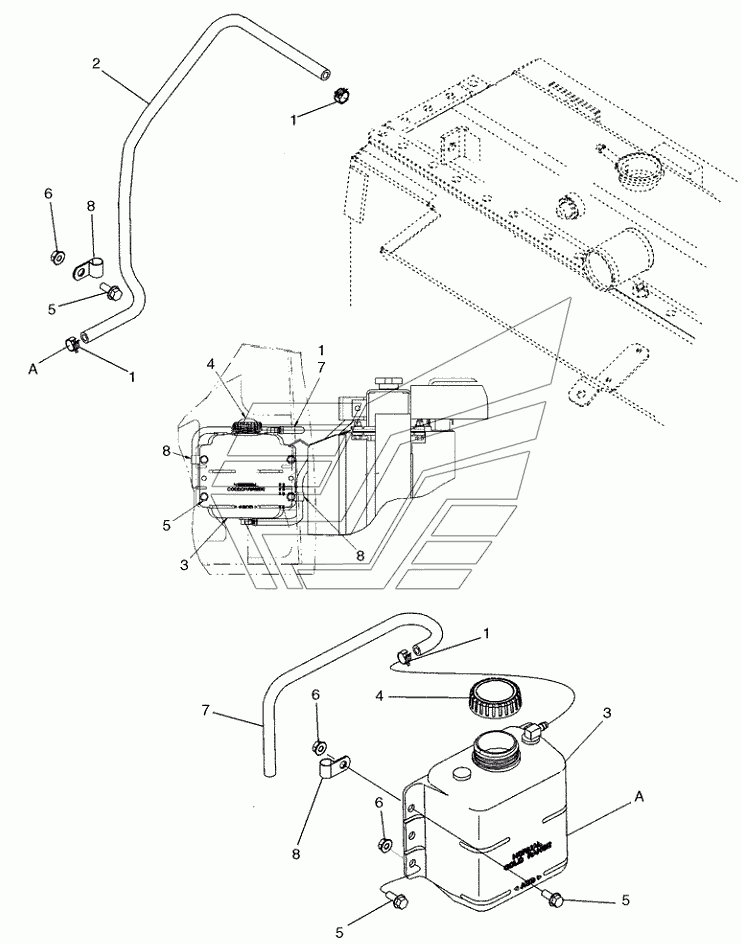

COOLANT RECOVERY SYSTEM Бульдозер D150B TIER-3. Каталог 2010г.

RADIATOR/OIL COOLER ASSY Бульдозер D150B TIER-3 AIR CLEANER ­ MOUNTING Бульдозер D150B TIER-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут шланга

Заводской номер: A171099 Количество на модель: 3
A171099
3
2

Номер детали на чертеже:

2

Шланг радиатора

Заводской номер: 87603627 Количество на модель: 1
87603627
1
3

Номер детали на чертеже:

3

Резервуар

Заводской номер: L127093 Количество на модель: 1
L127093
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: A184079 Количество на модель: 1
A184079
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 905-8020 Количество на модель: 4
905-8020
4
6

Номер детали на чертеже:

6

Гайка с фланцем

Заводской номер: 832-4748 Количество на модель: 5
832-4748
5
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 433784A1 Количество на модель: 1
433784A1
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 515-23143 Количество на модель: 2
515-23143
2
