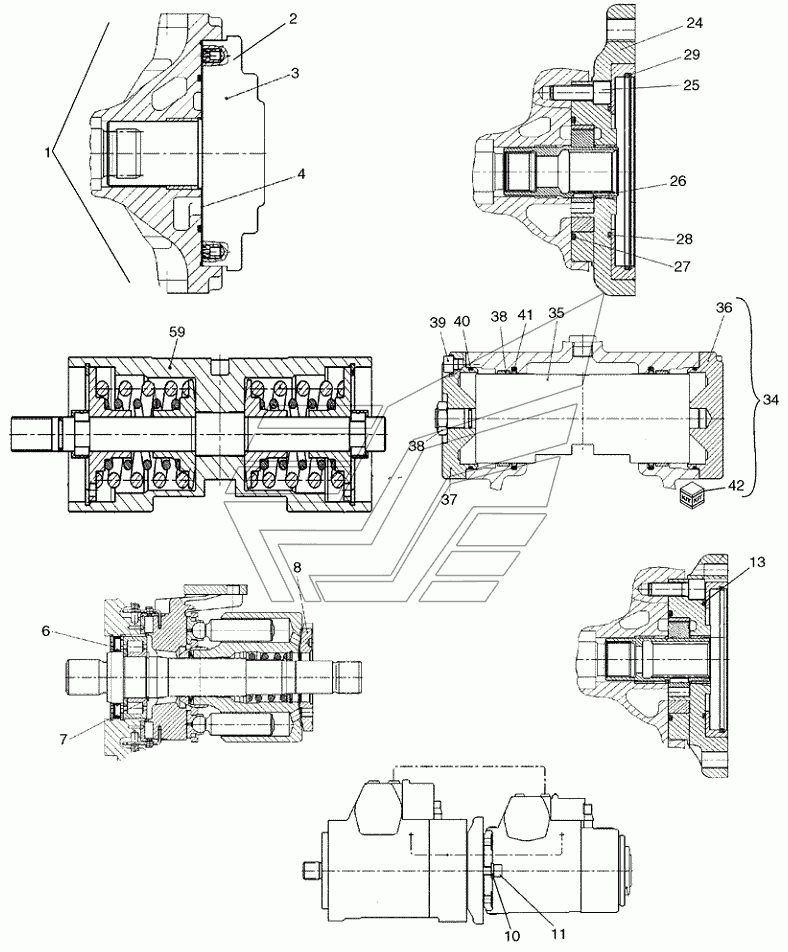

PUMP ASSEMBLY, TANDEM Бульдозер D150B TIER-3. Каталог 2010г.

PUMP ASSEMBLY, TANDEM Бульдозер D150B TIER-3 PUMP ASSEMBLY, TANDEM Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

87516862

238-5014

87713179

87713181

87713182

87713205

87713206

87713207

87516844

87516833

87516835

87516836

87516837

1

2

3

4

6

7

8

10

11

13

24

25

26

27

28

29

34

35

36

37

38

39

40

41

42

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Комплект уплотнительных колец

Заводской номер: 87516862 Количество на модель: 1

87516862

1

Номер детали на чертеже:

O-ring

Заводской номер: 238-5014 Количество на модель: 2

238-5014

2

Номер детали на чертеже:

Пластина

Заводской номер: 87713179 Количество на модель: 1

87713179

1

Номер детали на чертеже:

Модуль

Заводской номер: 87713181 Количество на модель: 1

87713181

1

Номер детали на чертеже:

Винт

Заводской номер: 87713182 Количество на модель: 1

87713182

1

Номер детали на чертеже:

Соленоид

Заводской номер: 87713205 Количество на модель: 2

87713205

2

Номер детали на чертеже:

Прокладка

Заводской номер: 87713206 Количество на модель: 1

87713206

1

Номер детали на чертеже:

Колпачок крышки фланца

Заводской номер: 87713207 Количество на модель: 1

87713207

1

Номер детали на чертеже:

Комплект уплотнительных колец

Заводской номер: 87516844 Количество на модель: 1

87516844

1

Номер детали на чертеже:

Пробка

Заводской номер: 87516833 Количество на модель: 1

87516833

1

Номер детали на чертеже:

Пробка

Заводской номер: 87516835 Количество на модель: 3

87516835

3

Номер детали на чертеже:

Пробка

Заводской номер: 87516836 Количество на модель: 1

87516836

1

Номер детали на чертеже:

Кольцо

Заводской номер: 87516837 Количество на модель: 1

87516837

1

1

Номер детали на чертеже:

1

Насос

Заводской номер: 87713180 Количество на модель: 1

87713180

1

2

Номер детали на чертеже:

2

Насос

Заводской номер: 87713195 Количество на модель: 1

87713195

1

3

Номер детали на чертеже:

3

Насос

Заводской номер: 87713208 Количество на модель: 1

87713208

1

4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: 87713196 Количество на модель: 1

87713196

1

6

Номер детали на чертеже:

6

Стопорное кольцо

Заводской номер: 87713184 Количество на модель: 1

87713184

1

7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: 800-1140 Количество на модель: 1

800-1140

1

8

Номер детали на чертеже:

8

Управление

Заводской номер: 87516829 Количество на модель: 1

87516829

1

10

Номер детали на чертеже:

10

Плоская шайба

Заводской номер: 87713177 Количество на модель: 4

87713177

4

11

Номер детали на чертеже:

11

Болт

Заводской номер: 614-20045 Количество на модель: 4

614-20045

4

13

Номер детали на чертеже:

13

Колпачок крышки фланца

Заводской номер: 87713209 Количество на модель: 1

87713209

1

24

Номер детали на чертеже:

24

Фланец

Заводской номер: 87713197 Количество на модель: 1

87713197

1

25

Номер детали на чертеже:

25

Винт с внутренним шестигранником

Заводской номер: 87713200 Количество на модель: 4

87713200

4

26

Номер детали на чертеже:

26

Вал

Заводской номер: 87713198 Количество на модель: 1

87713198

1

27

Номер детали на чертеже:

27

Уплотнительное кольцо

Заводской номер: 238-5239 Количество на модель: 1

238-5239

1

28

Номер детали на чертеже:

28

Уплотнительное кольцо

Заводской номер: 238-5155 Количество на модель: 1

238-5155

1

29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: 238-5258 Количество на модель: 1

238-5258

1

34

Номер детали на чертеже:

34

Управление

Заводской номер: 87713178 Количество на модель: 1

87713178

1

35

Номер детали на чертеже:

35

Поршень

Заводской номер: 87713185 Количество на модель: 1

87713185

1

36

Номер детали на чертеже:

36

Крышка

Заводской номер: 87713187 Количество на модель: 1

87713187

1

37

Номер детали на чертеже:

37

Крышка

Заводской номер: 87713186 Количество на модель: 1

87713186

1

38

Номер детали на чертеже:

38

Тонкая гайка

Заводской номер: 829-23416 Количество на модель: 1

829-23416

1

39

Номер детали на чертеже:

39

Винт с внутренним шестигранником

Заводской номер: 864-8020 Количество на модель: 8

864-8020

8

40

Номер детали на чертеже:

40

Уплотнительное кольцо

Заводской номер: 238-5151 Количество на модель: 2

238-5151

2

41

Номер детали на чертеже:

41

Кольцо

Заводской номер: 87713192 Количество на модель: 2

87713192

2

42

Номер детали на чертеже:

42

Комплект уплотнительных колец

Заводской номер: 87713193 Количество на модель: 1

87713193

1

59

Номер детали на чертеже:

59

Поршень

Заводской номер: 87516840 Количество на модель: 1

87516840

1
