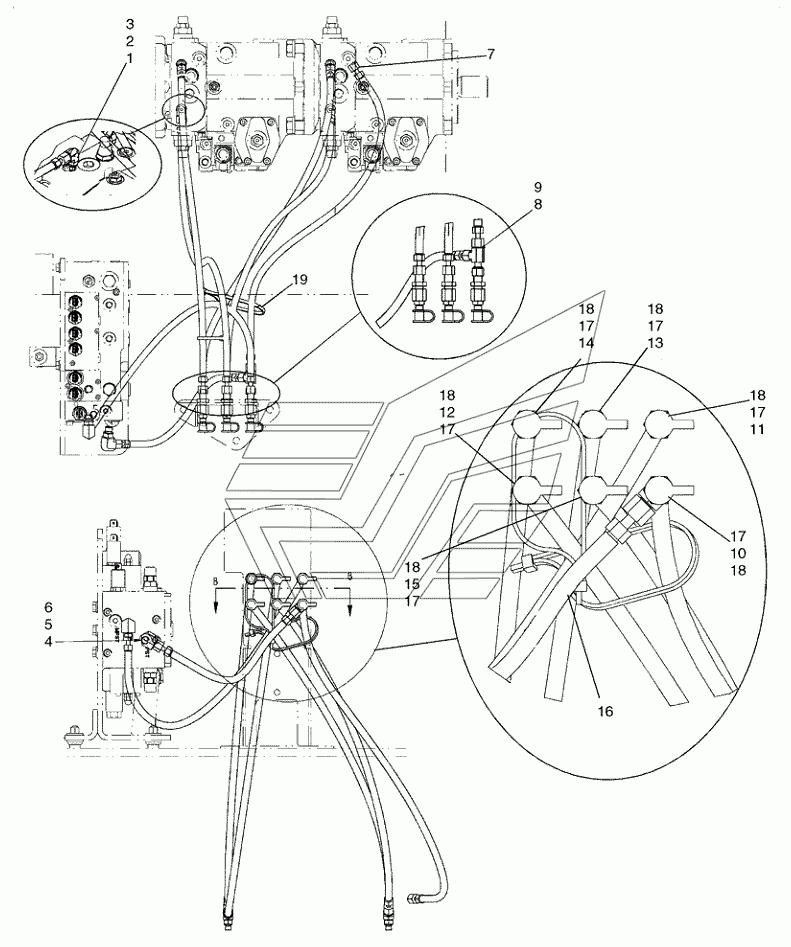

DIAGNOSTIC LINES Бульдозер D150B TIER-3. Каталог 2010г.

HYDROSTATICS ­ MOTOR, DRIVE Бульдозер D150B TIER-3 FINAL DRIVE ­ MOUNTING Бульдозер D150B TIER-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колено

Заводской номер: 201-303 Количество на модель: 1
201-303
1
2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 237-6004 Количество на модель: 1
237-6004
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 238-6011 Количество на модель: 1
238-6011
1
4

Номер детали на чертеже:

4

Колено

Заводской номер: 201-324 Количество на модель: 2
201-324
2
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 237-6006 Количество на модель: 1
237-6006
1
7

Номер детали на чертеже:

7

Колено

Заводской номер: 201-331 Количество на модель: 3
201-331
3
8

Номер детали на чертеже:

8

Т-образная деталь

Заводской номер: 201-421 Количество на модель: 1
201-421
1
10

Номер детали на чертеже:

10

Шланг в сборе

Заводской номер: 87572689 Количество на модель: 1
87572689
1
11

Номер детали на чертеже:

11

Шланг в сборе

Заводской номер: 87567924 Количество на модель: 1
87567924
1
12

Номер детали на чертеже:

12

Шланг в сборе

Заводской номер: 87572693 Количество на модель: 1
87572693
1
13

Номер детали на чертеже:

13

Шланг в сборе

Заводской номер: 87572692 Количество на модель: 1
87572692
1
14

Номер детали на чертеже:

14

Шланг в сборе

Заводской номер: 87572691 Количество на модель: 1
87572691
1
15

Номер детали на чертеже:

15

Шланг в сборе

Заводской номер: 87572690 Количество на модель: 1
87572690
1
16

Номер детали на чертеже:

16

Шланг в сборе

Заводской номер: 87363587 Количество на модель: 1
87363587
1
17

Номер детали на чертеже:

17

Шприц-масленка

Заводской номер: 442012A1 Количество на модель: 6
442012A1
6
18

Номер детали на чертеже:

18

Dust cap

Заводской номер: H434163 Количество на модель: 6
H434163
6
19

Номер детали на чертеже:

19

STRAP

Заводской номер: L18331 Количество на модель: 2
L18331
2
