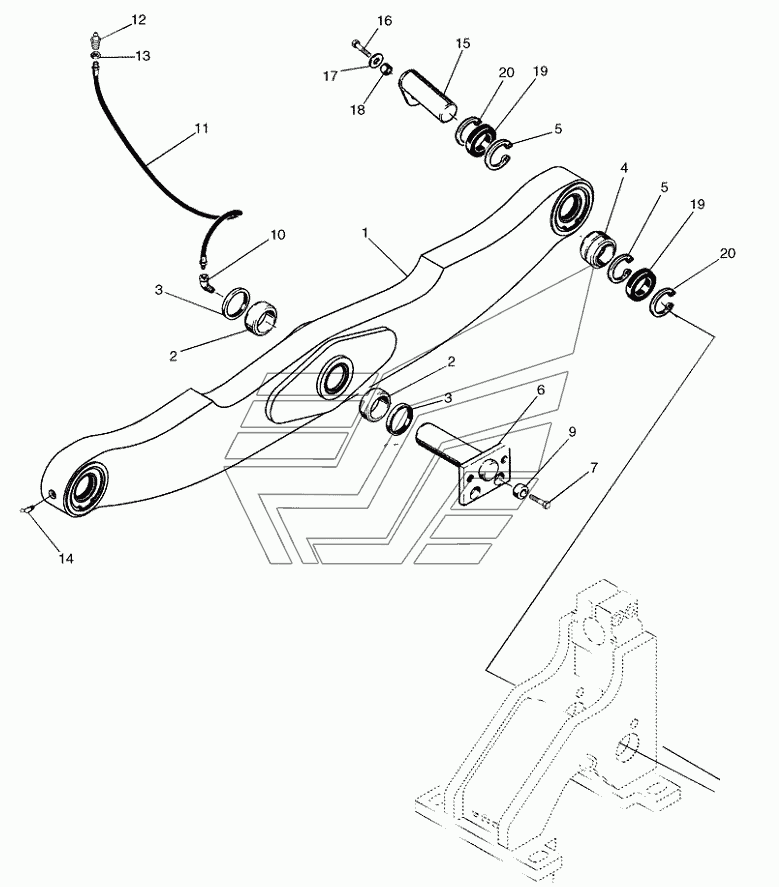

SUSPENSION SYSTEM EQUALIZER BEAM Бульдозер D150B TIER-3. Каталог 2010г.

TRACK CHAIN, EXTENDED LIFE (CELT) OPEN GROUSER LGP MODELS, 34 INCH 45 LINK Бульдозер D150B TIER-3 BRAKE PEDAL AND FOOTREST MOUNTING Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

87670995

11

11

12

13

14

15

16

17

18

19

10

9

87670994

1

2

3

3A

3B

4

5

6

7

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Поперечина

Заводской номер: 87670995 Количество на модель: 1

87670995

1

Номер детали на чертеже:

Шланг в сборе

Заводской номер: 87632908 Количество на модель: 1

87632908

1

Номер детали на чертеже:

Шланг

Заводской номер: R45862 Количество на модель: 1

R45862

1

Номер детали на чертеже:

Шприц-масленка

Заводской номер: 219-8 Количество на модель: 1

219-8

1

Номер детали на чертеже:

NUT

Заводской номер: F53473 Количество на модель: 1

F53473

1

Номер детали на чертеже:

PLUG

Заводской номер: 217-429 Количество на модель: 2

217-429

2

Номер детали на чертеже:

Штифт

Заводской номер: 87542287 Количество на модель: 2

87542287

2

Номер детали на чертеже:

Болт

Заводской номер: 87563127 Количество на модель: 2

87563127

2

Номер детали на чертеже:

Washer

Заводской номер: 86639847 Количество на модель: 2

86639847

2

Номер детали на чертеже:

Втулка

Заводской номер: 87652972 Количество на модель: 2

87652972

2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 76043711 Количество на модель: 4

76043711

4

Номер детали на чертеже:

ELBOW

Заводской номер: 217-1014 Количество на модель: 1

217-1014

1

Номер детали на чертеже:

Втулка

Заводской номер: T31129 Количество на модель: 2

T31129

2

Номер детали на чертеже:

Поперечина

Заводской номер: 87670994 Количество на модель: 1

87670994

1

Номер детали на чертеже:

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

Номер детали на чертеже:

Втулка

Заводской номер: D51545 Количество на модель: 2

D51545

2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R39286 Количество на модель: 2

R39286

2

Номер детали на чертеже:

Клей

Заводской номер: 345-79 Количество на модель: X

345-79

X

Номер детали на чертеже:

Герметик

Заводской номер: 345-62 Количество на модель: X

345-62

X

Номер детали на чертеже:

Сферический подшипник

Заводской номер: 87381270 Количество на модель: 2

87381270

2

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 11062476 Количество на модель: 4

11062476

4

Номер детали на чертеже:

Штифт

Заводской номер: 87627809 Количество на модель: 1

87627809

1

Номер детали на чертеже:

Винт

Заводской номер: 87538548 Количество на модель: 2

87538548

2

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 11075676 Количество на модель: 4

11075676

4
