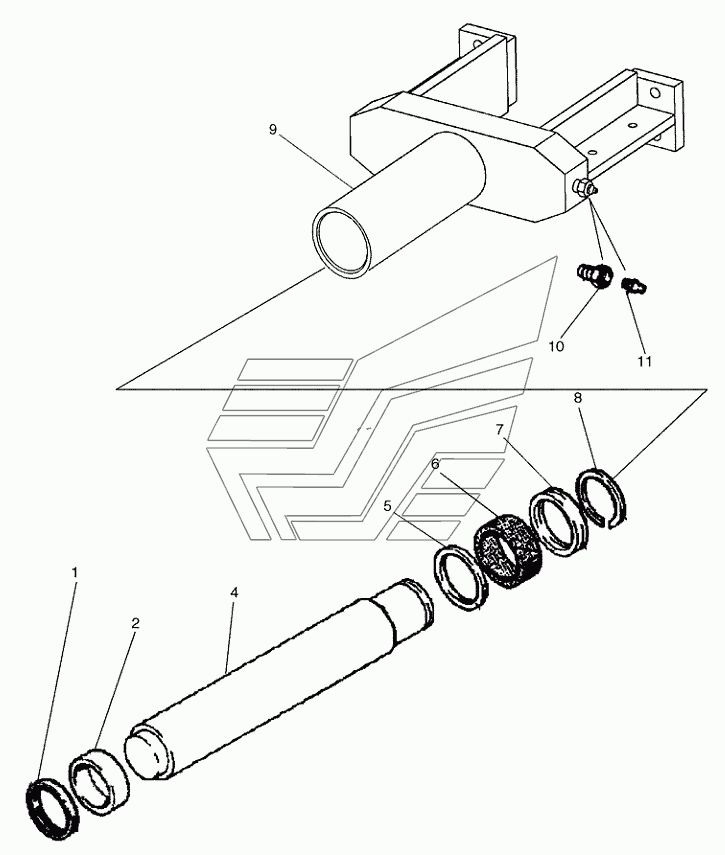

TRACK ADJUSTER Бульдозер D150B TIER-3. Каталог 2010г.

SPROCKET, TRACK Бульдозер D150B TIER-3 TRACK IDLER MOUNTING Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

87652975

R57781

1

2

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вилка

Заводской номер: 87652975 Количество на модель: 1

87652975

1

Номер детали на чертеже:

Комплект

Заводской номер: R57781 Количество на модель: 1

R57781

1

1

Номер детали на чертеже:

1

Набивочное кольцо

Заводской номер: D95149 Количество на модель: 1

D95149

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: D30374 Количество на модель: 1

D30374

1

4

Номер детали на чертеже:

4

Поршень

Заводской номер: 345091A1 Количество на модель: 1

345091A1

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: R30202 Количество на модель: 1

R30202

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: R25663 Количество на модель: 1

R25663

1

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: R25706 Количество на модель: 1

R25706

1

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: A32413 Количество на модель: 1

A32413

1

9

Номер детали на чертеже:

9

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

10

Номер детали на чертеже:

10

Контрольный клапан

Заводской номер: D35287 Количество на модель: 1

D35287

1

11

Номер детали на чертеже:

11

Lube nipple

Заводской номер: 219-1 Количество на модель: 1

219-1

1
