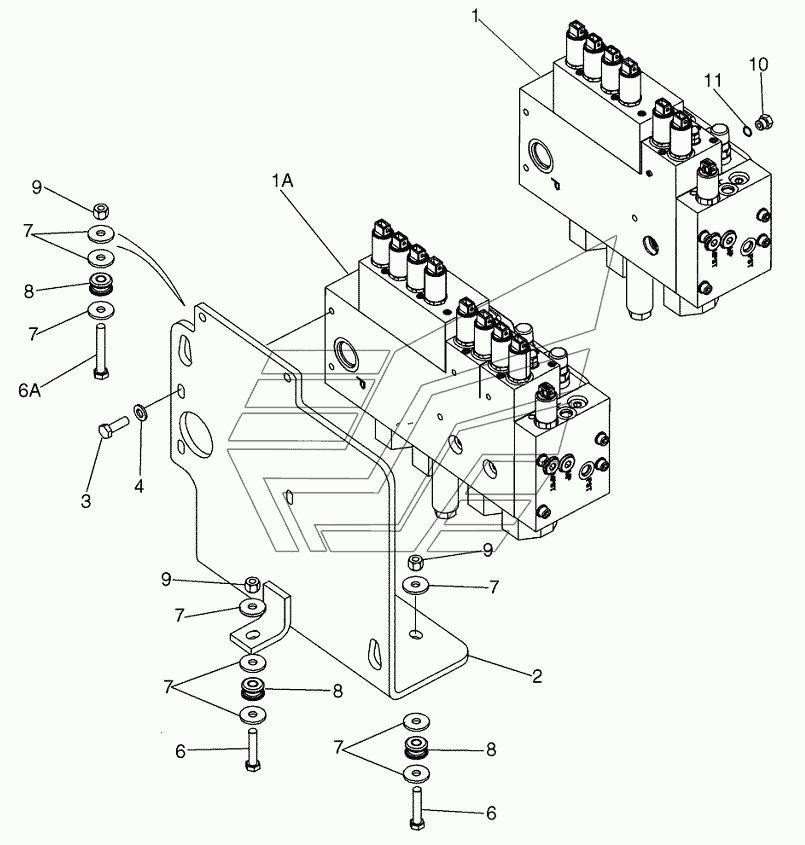

VALVE, CONTROL MOUNTING Бульдозер D150B TIER-3. Каталог 2010г.

PUMP ASSY, HYDRAULIC GEAR (WITH PTO) Бульдозер D150B TIER-3 VALVE ASSY CONTROL, THREE SPOOL Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Распред клапан

Заводской номер: 87658572 Количество на модель: 1

87658572

Номер детали на чертеже:

PLUG

Заводской номер: 9841223 Количество на модель: 2

9841223

Номер детали на чертеже:

Nut

Заводской номер: 832-10410 Количество на модель: 3

832-10410

Номер детали на чертеже:

Резиновый суппорт

Заводской номер: 296684A1 Количество на модель: 3

296684A1

Номер детали на чертеже:

Плоская шайба

Заводской номер: 496-81028 Количество на модель: 9

496-81028

Номер детали на чертеже:

Болт

Заводской номер: 814-10070 Количество на модель: 1

814-10070

Номер детали на чертеже:

Болт

Заводской номер: 814-10050 Количество на модель: 2

814-10050

Номер детали на чертеже:

Washer

Заводской номер: 896-11010 Количество на модель: 3

896-11010

Номер детали на чертеже:

Bolt

Заводской номер: 627-10030 Количество на модель: 3

627-10030

Номер детали на чертеже:

Кронштейн

Заводской номер: 87609270 Количество на модель: 1

87609270

Номер детали на чертеже:

Распред клапан

Заводской номер: 87658573 Количество на модель: 1

87658573

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 2376012 Количество на модель: 1

2376012

PUMP ASSY, HYDRAULIC GEAR (WITH PTO) Бульдозер D150B TIER-3 VALVE ASSY CONTROL, THREE SPOOL Бульдозер D150B TIER-3

Вернуться в раздел каталога

Номер	296684A1
Наименование	Резиновый суппорт
Кол-во на "Количество"	3
Покрытие	окраска в черный цвет
