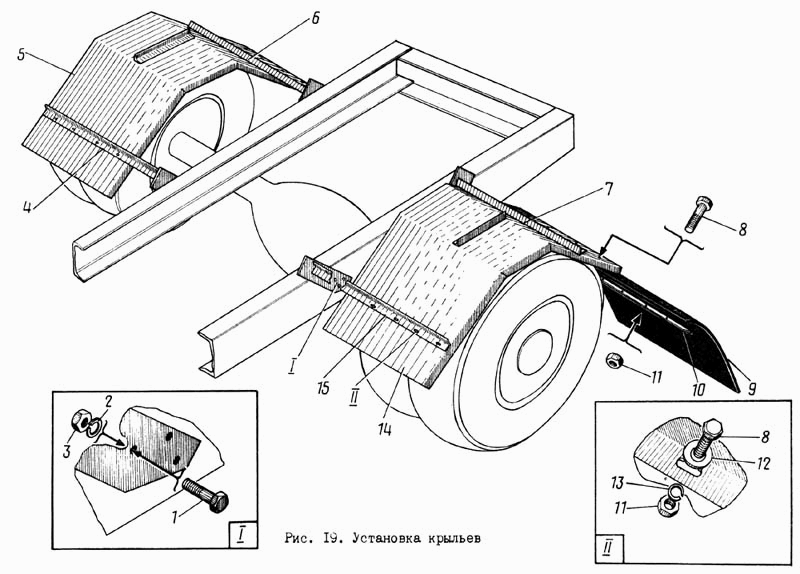

Установка крыльев КО-713

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
15
1

Номер детали на чертеже:

1

Болт

Заводской номер: М10х30-7798 Количество на модель: 12
М10х30-7798
12
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 12
10.65Г-6402
12
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М10-5915 Количество на модель: 12
М10-5915
12
4

Номер детали на чертеже:

4

Кронштейн передний

Заводской номер: КО-713.30.02.100-01 Количество на модель: 1
КО-713.30.02.100-01
1
5

Номер детали на чертеже:

5

Крыло

Заводской номер: КО-713.30.02.300 Количество на модель: 1
КО-713.30.02.300
1
6

Номер детали на чертеже:

6

Кронштейн задний

Заводской номер: КО-713.30.02.200-01 Количество на модель: 1
КО-713.30.02.200-01
1
7

Номер детали на чертеже:

7

Кронштейн задний

Заводской номер: КО-713.30.02.200 Количество на модель: 1
КО-713.30.02.200
1
016866
200 (6200) 200
Код: 016866
Артикул: 200 (6200), 200
Под заказ

На складах : Под заказ

Производитель:
8

Номер детали на чертеже:

8

Болт

Заводской номер: М8х20-7798 Количество на модель: 24
М8х20-7798
24
9

Номер детали на чертеже:

9

Фартук

Заводской номер: КО-002.16.00.007 Количество на модель: 2
КО-002.16.00.007
2
10

Номер детали на чертеже:

10

Планка

Заводской номер: КО-002.16.00.006 Количество на модель: 2
КО-002.16.00.006
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М8-5915 Количество на модель: 24
М8-5915
24
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 8-11371 Количество на модель: 32
8-11371
32
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 8.65Г-6402 Количество на модель: 16
8.65Г-6402
16
15

Номер детали на чертеже:

15

Кронштейн передний

Заводской номер: КО-713.30.02.100 Количество на модель: 1
КО-713.30.02.100
1
