Электрооборудование аккумуляторных батарей МР-40-01. Каталог 2010г.

Электрооборудование гидросистемы и манипулятора МР-40-01 Установка аккумуляторных батарей МР-40-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

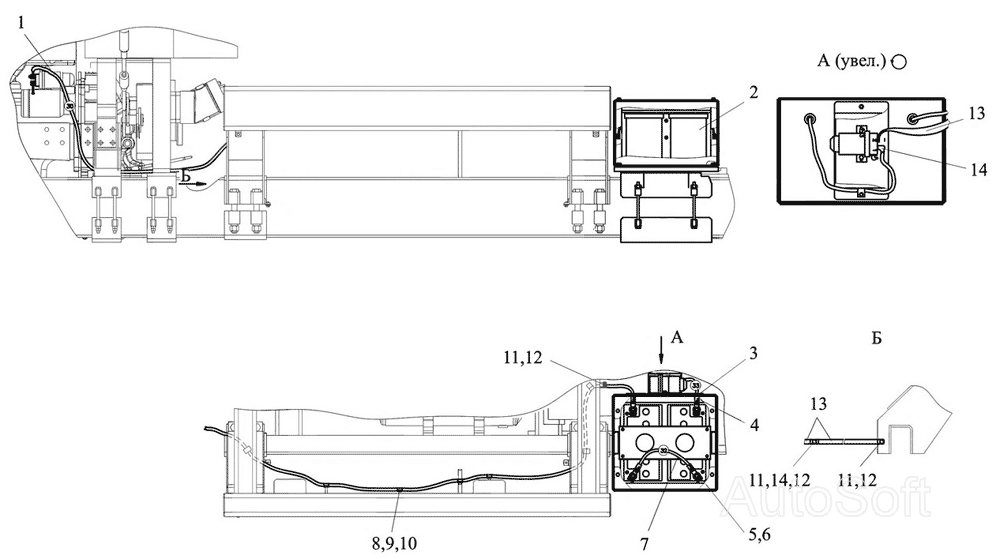

Электрооборудование аккумуляторных батарей

Заводской номер: МР40-3703010 Количество на модель:
МР40-3703010
1

Номер детали на чертеже:

1

Провод 30

Заводской номер: МР40-3724300 Количество на модель: 1
МР40-3724300
1
2

Номер детали на чертеже:

2

Установка аккумуляторных батарей

Заводской номер: МР40-3703020 Количество на модель: 1
МР40-3703020
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 353-3703012 Количество на модель: 2
353-3703012
2
4

Номер детали на чертеже:

4

Провод 33

Заводской номер: МР40-3724330 Количество на модель: 1
МР40-3724330
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: М8-6gх30.88.35.019 Количество на модель: 4
М8-6gх30.88.35.019
4
6

Номер детали на чертеже:

6

Гайка

Заводской номер: М8-6Н.6.019 Количество на модель: 4
М8-6Н.6.019
4
7

Номер детали на чертеже:

7

Провод 32

Заводской номер: МР40-3724320 Количество на модель: 1
МР40-3724320
1
8

Номер детали на чертеже:

8

Хомутик

Заводской номер: 52.98.710-14 Количество на модель: 8
52.98.710-14
8
9

Номер детали на чертеже:

9

Болт ГОСТ 7796-70

Заводской номер: М6-6gх12.88.35.019 Количество на модель: 4
М6-6gх12.88.35.019
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 6Т Количество на модель: 7
6Т
7
11

Номер детали на чертеже:

11

Болт

Заводской номер: М10-6gх16.88.35.019 Количество на модель: 3
М10-6gх16.88.35.019
3
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 10 ОТ Количество на модель: 3
10 ОТ
3
13

Номер детали на чертеже:

13

Перемычка массы

Заводской номер: 80-3724112 Количество на модель: 3
80-3724112
3
14

Номер детали на чертеже:

14

Наконечник резиновый

Заводской номер: ТМ-59.6000-38 Количество на модель: 1
ТМ-59.6000-38
1
