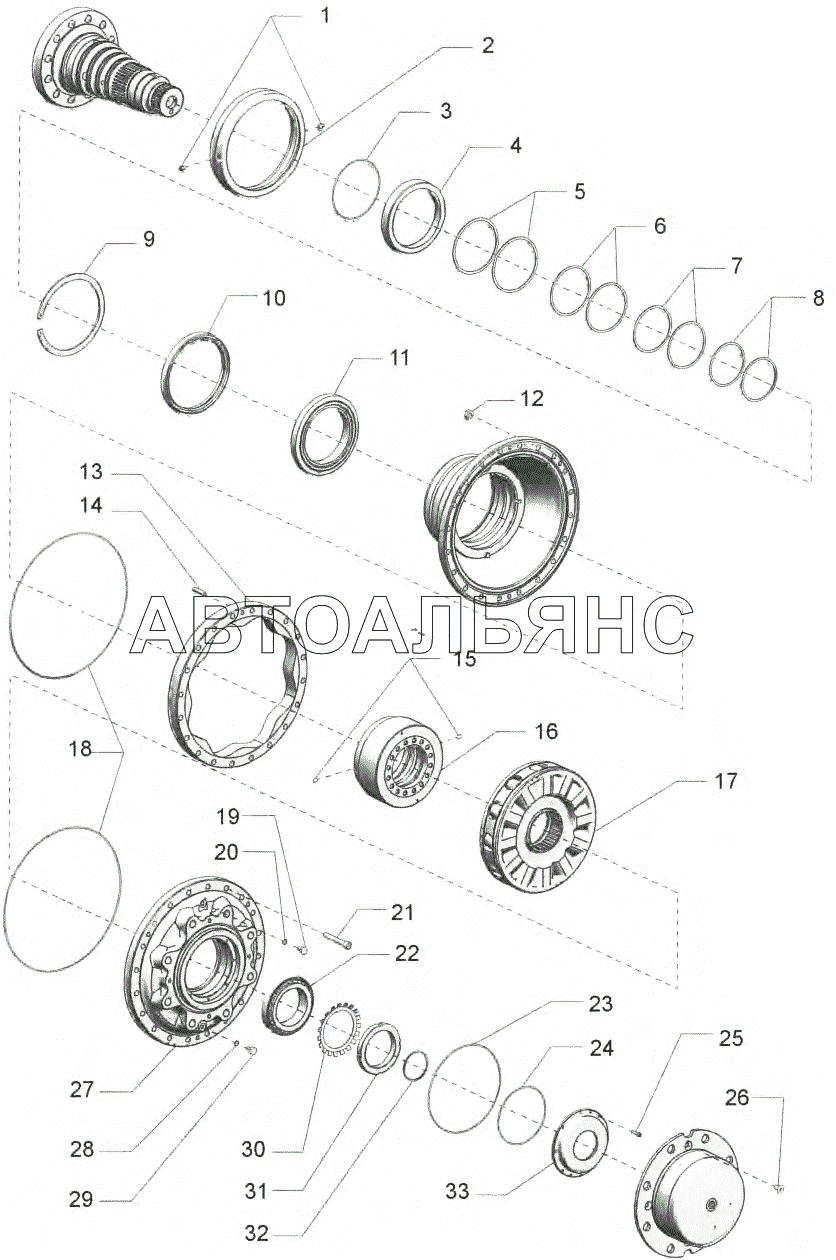

14EE Бортовой редуктор 1;Final drive 1 BELARUS-SAMPO МЛХ46. Каталог 2010г.

14EC Задние моторы;Rear engines BELARUS-SAMPO МЛХ46 14EF Бортовой редуктор 2;Final drive 2 BELARUS-SAMPO МЛХ46

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Масленка

Заводской номер: 0453185 Количество на модель: 2

0453185

2

2

Номер детали на чертеже:

2

Колеса

Заводской номер: 0453184 Количество на модель: 1

0453184

1

3

Номер детали на чертеже:

3

О-кольцо

Заводской номер: 0453182 Количество на модель: 1

0453182

1

4

Номер детали на чертеже:

4

Колеса

Заводской номер: 0453219 Количество на модель: 2

0453219

2

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 0453215 Количество на модель: 2

0453215

2

6

Номер детали на чертеже:

6

Уплотнительное кольцо

Заводской номер: 0453216 Количество на модель: 2

0453216

2

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 0453217 Количество на модель: 2

0453217

2

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 0453218 Количество на модель: 2

0453218

2

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 0453178 Количество на модель: 1

0453178

1

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 0453180 Количество на модель: 1

0453180

1

11

Номер детали на чертеже:

11

Подшипник

Заводской номер: 0453173 Количество на модель: 1

0453173

1

12

Номер детали на чертеже:

12

Гайка

Заводской номер: 0451536 Количество на модель: 20

0451536

20

13

Номер детали на чертеже:

13

Колеса

Заводской номер: 0453170 Количество на модель: 1

0453170

1

14

Номер детали на чертеже:

14

Переходник

Заводской номер: 0453179 Количество на модель: 1

0453179

1

15

Номер детали на чертеже:

15

Переходник

Заводской номер: 0453172 Количество на модель: 2

0453172

2

16

Номер детали на чертеже:

16

Делитель

Заводской номер: 0453221 Количество на модель: 1

0453221

1

17

Номер детали на чертеже:

17

Цилиндр в сборе

Заводской номер: 0453222 Количество на модель: 1

0453222

1

18

Номер детали на чертеже:

18

О-кольцо

Заводской номер: 0453183 Количество на модель: 2

0453183

2

19

Номер детали на чертеже:

19

Винт

Заводской номер: 0453167 Количество на модель: 2

0453167

2

20

Номер детали на чертеже:

20

Уплотнительное кольцо

Заводской номер: 0453181 Количество на модель: 2

0453181

2

21

Номер детали на чертеже:

21

Винт

Заводской номер: 0451532 Количество на модель: 20

0451532

20

22

Номер детали на чертеже:

22

Подшипник

Заводской номер: 0453174 Количество на модель: 1

0453174

1

23

Номер детали на чертеже:

23

О-кольцо

Заводской номер: 0451520 Количество на модель: 1

0451520

1

24

Номер детали на чертеже:

24

О-кольцо

Заводской номер: 0451522 Количество на модель: 1

0451522

1

25

Номер детали на чертеже:

25

Винт

Заводской номер: 0453188 Количество на модель: 8

0453188

8

26

Номер детали на чертеже:

26

Винт

Заводской номер: 0451523 Количество на модель: 4

0451523

4

27

Номер детали на чертеже:

27

Покрышка

Заводской номер: 0453168 Количество на модель: 1

0453168

1

28

Номер детали на чертеже:

28

Уплотнительное кольцо

Заводской номер: 0453181 Количество на модель: 2

0453181

2

29

Номер детали на чертеже:

29

Винт

Заводской номер: 0453167 Количество на модель: 2

0453167

2

30

Номер детали на чертеже:

30

Стопорная шайба

Заводской номер: 0453177 Количество на модель: 1

0453177

1

31

Номер детали на чертеже:

31

Гайка

Заводской номер: 0453176 Количество на модель: 1

0453176

1

32

Номер детали на чертеже:

32

Колеса

Заводской номер: 0451529 Количество на модель: 1

0451529

1

33

Номер детали на чертеже:

33

Покрышка

Заводской номер: 0453169 Количество на модель: 1

0453169

1
