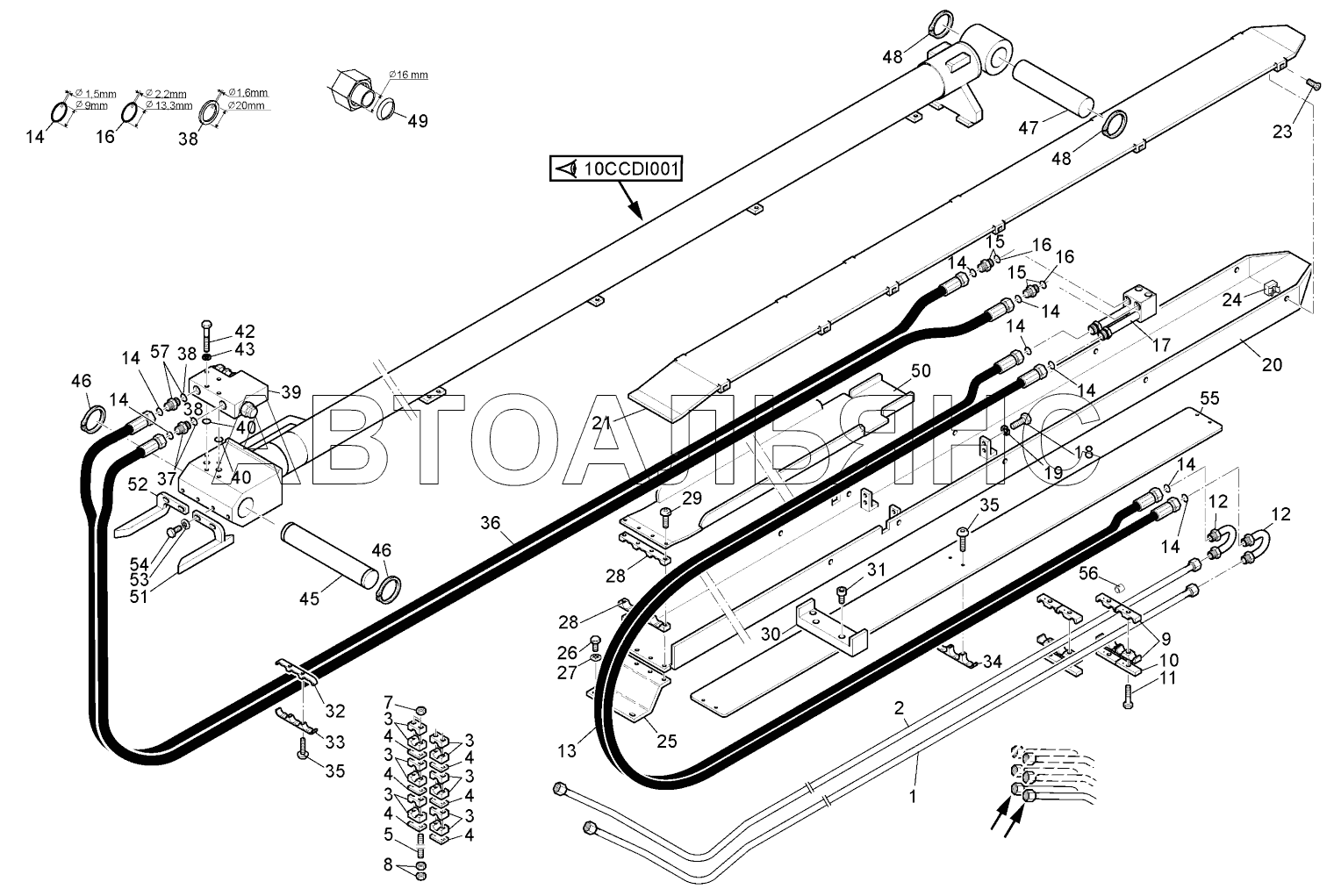

HYDRAULIC (Jib circuit) MT-X1235STS3-E3. Каталог 2019г.

HYDRAULIC (Jib feed circuit) MT-X1235STS3-E3 HYDRAULIC (Jib circuit) MT-X1235STS3-E3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 295474 Количество на модель: 1
295474
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: 295471 Количество на модель: 1
295471
1
3

Номер детали на чертеже:

3

Half clamp

Заводской номер: 168850 Количество на модель: 12
168850
12
4

Номер детали на чертеже:

4

Protection plate

Заводской номер: 168490 Количество на модель: 6
168490
6
5

Номер детали на чертеже:

5

Rod

Заводской номер: 223217 Количество на модель: 4
223217
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: 162229 Количество на модель: 4
162229
4
8

Номер детали на чертеже:

8

Nut

Заводской номер: 25714 Количество на модель: 8
25714
8
9

Номер детали на чертеже:

9

Half clamp

Заводской номер: 168758 Количество на модель: 12
168758
12
10

Номер детали на чертеже:

10

Protection plate

Заводской номер: 168494 Количество на модель: 6
168494
6
11

Номер детали на чертеже:

11

Screw

Заводской номер: 61323 Количество на модель: 6
61323
6
12

Номер детали на чертеже:

12

Pipe fitting

Заводской номер: 217919 Количество на модель: 2
217919
2
13

Номер детали на чертеже:

13

Hose

Заводской номер: 249122 Количество на модель: 1
249122
1
14

Номер детали на чертеже:

14

O ring

Заводской номер: 190874 Количество на модель: 1
190874
1
15

Номер детали на чертеже:

15

Union

Заводской номер: 167927 Количество на модель: 2
167927
2
16

Номер детали на чертеже:

16

O ring

Заводской номер: 169436 Количество на модель: 1
169436
1
17

Номер детали на чертеже:

17

Block

Заводской номер: 249020 Количество на модель: 1
249020
1
18

Номер детали на чертеже:

18

Screw

Заводской номер: 54951 Количество на модель: 2
54951
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 42325 Количество на модель: 2
42325
2
20

Номер детали на чертеже:

20

Guide

Заводской номер: 248987 Количество на модель: 1
248987
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 249016 Количество на модель: 1
249016
1
23

Номер детали на чертеже:

23

Screw

Заводской номер: 509924 Количество на модель: 12
509924
12
24

Номер детали на чертеже:

24

Nut

Заводской номер: 178125 Количество на модель: 12
178125
12
25

Номер детали на чертеже:

25

Support

Заводской номер: 222209 Количество на модель: 1
222209
1
27

Номер детали на чертеже:

27

Washer

Заводской номер: 63351 Количество на модель: 2
63351
2
28

Номер детали на чертеже:

28

Clamp

Заводской номер: 230629 Количество на модель: 2
230629
2
29

Номер детали на чертеже:

29

Black screw

Заводской номер: 214099 Количество на модель: 4
214099
4
30

Номер детали на чертеже:

30

Thickness

Заводской номер: 222210 Количество на модель: 1
222210
1
31

Номер детали на чертеже:

31

Screw

Заводской номер: 60845 Количество на модель: 4
60845
4
32

Номер детали на чертеже:

32

Flange

Заводской номер: 921654 Количество на модель: 18
921654
18
33

Номер детали на чертеже:

33

Flange

Заводской номер: 921646 Количество на модель: 18
921646
18
34

Номер детали на чертеже:

34

Flange

Заводской номер: 930614 Количество на модель: 3
930614
3
35

Номер детали на чертеже:

35

Screw

Заводской номер: 189172 Количество на модель: 42
189172
42
36

Номер детали на чертеже:

36

Hose

Заводской номер: 230613 Количество на модель: 1
230613
1
37

Номер детали на чертеже:

37

Connection

Заводской номер: 487355 Количество на модель: 1
487355
1
38

Номер детали на чертеже:

38

Watertight seal

Заводской номер: 177638 Количество на модель: 1
177638
1
39

Номер детали на чертеже:

39

Valve

Заводской номер: 217917 Количество на модель: 1
217917
1
40

Номер детали на чертеже:

40

O ring

Заводской номер: 189960 Количество на модель: 2
189960
2
42

Номер детали на чертеже:

42

Screw

Заводской номер: 58531 Количество на модель: 4
58531
4
45

Номер детали на чертеже:

45

Pin

Заводской номер: 267222 Количество на модель: 1
267222
1
46

Номер детали на чертеже:

46

Circlip

Заводской номер: 9999 Количество на модель: 2
9999
2
47

Номер детали на чертеже:

47

Pin

Заводской номер: 267223 Количество на модель: 1
267223
1
48

Номер детали на чертеже:

48

Ring

Заводской номер: 497823 Количество на модель: 2
497823
2
49

Номер детали на чертеже:

49

Watertight seal

Заводской номер: 169438 Количество на модель: 1
169438
1
50

Номер детали на чертеже:

50

Plate

Заводской номер: 222208 Количество на модель: 1
222208
1
51

Номер детали на чертеже:

51

Guide

Заводской номер: 222250 Количество на модель: 1
222250
1
52

Номер детали на чертеже:

52

Guide

Заводской номер: 222265 Количество на модель: 1
222265
1
54

Номер детали на чертеже:

54

Screw

Заводской номер: 42347 Количество на модель: 4
42347
4
55

Номер детали на чертеже:

55

Plate

Заводской номер: 221903 Количество на модель: 1
221903
1
56

Номер детали на чертеже:

56

Spacer

Заводской номер: 78951 Количество на модель: 6
78951
6
57

Номер детали на чертеже:

57

Pipe fitting

Заводской номер: 258107 Количество на модель: 1
258107
1
