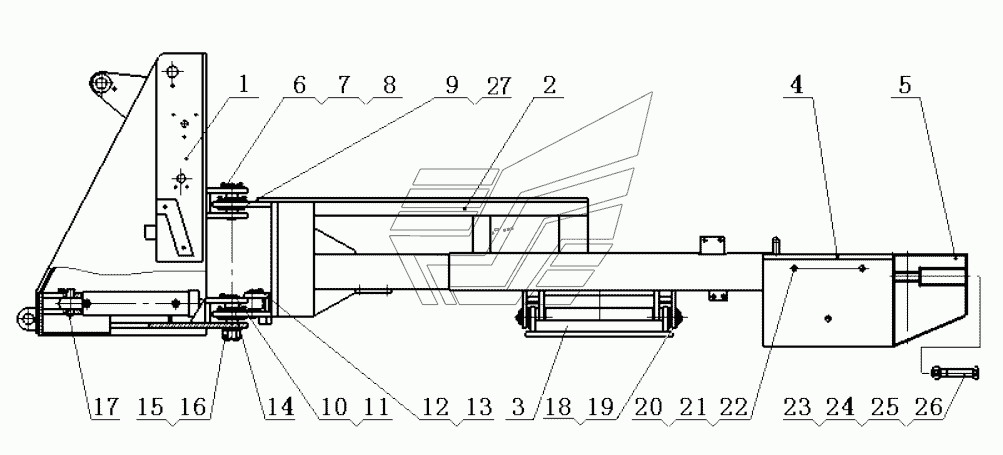

Front & Rear Chassis LN-915. Каталог 2010г.

Working Device LN-915 Grease Pipe LN-915

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front Chassis

Заводской номер: LN915.7.1 Количество на модель: 1
LN915.7.1
1
2

Номер детали на чертеже:

2

Rear Chassis

Заводской номер: LN915.8.1 Количество на модель: 1
LN915.8.1
1
3

Номер детали на чертеже:

3

Sway Frame

Заводской номер: LN915.8.4 Количество на модель: 1
LN915.8.4
1
4

Номер детали на чертеже:

4

Battery Box

Заводской номер: LN915.8.3 Количество на модель: 2
LN915.8.3
2
5

Номер детали на чертеже:

5

Rear Counterweight

Заводской номер: LN915.8.2 Количество на модель: 1
LN915.8.2
1
6

Номер детали на чертеже:

6

Shaft Pin

Заводской номер: LN915.7.3 Количество на модель: 1
LN915.7.3
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: GB/T5782-86 Количество на модель: 24
GB/T5782-86
24
8

Номер детали на чертеже:

8

Washer

Заводской номер: GB/T93-87 Количество на модель: 24
GB/T93-87
24
9

Номер детали на чертеже:

9

Flange

Заводской номер: LN915.8-4 Количество на модель: 1
LN915.8-4
1
10

Номер детали на чертеже:

10

Shaft Pin

Заводской номер: LN915.7-4 Количество на модель: 1
LN915.7-4
1
11

Номер детали на чертеже:

11

Plate

Заводской номер: LN915.7-7 Количество на модель: 1
LN915.7-7
1
12

Номер детали на чертеже:

12

Shaft Pin

Заводской номер: LN915.8-3 Количество на модель: 1
LN915.8-3
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: LN915.8-10 Количество на модель: 2
LN915.8-10
2
14

Номер детали на чертеже:

14

Flange

Заводской номер: LN915.8-2 Количество на модель: 1
LN915.8-2
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: LN920.8-13 Количество на модель: 1
LN920.8-13
1
16

Номер детали на чертеже:

16

Cotter Pin

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
17

Номер детали на чертеже:

17

Shaft Pin

Заводской номер: LN915.7-3 Количество на модель: 1
LN915.7-3
1
18

Номер детали на чертеже:

18

Shaft Pin

Заводской номер: LN915.8.5 Количество на модель: 2
LN915.8.5
2
19

Номер детали на чертеже:

19

Pipe

Заводской номер: LN915.8-11 Количество на модель: 2
LN915.8-11
2
20

Номер детали на чертеже:

20

Bolt

Заводской номер: GB5783-86 Количество на модель: 6
GB5783-86
6
21

Номер детали на чертеже:

21

Washer

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
22

Номер детали на чертеже:

22

Nut

Заводской номер: GB/T889.1 Количество на модель: 6
GB/T889.1
6
24

Номер детали на чертеже:

24

Nut

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
26

Номер детали на чертеже:

26

Washer

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
27

Номер детали на чертеже:

27

Bearing

Заводской номер: GE40ES Количество на модель: 2
GE40ES
2
