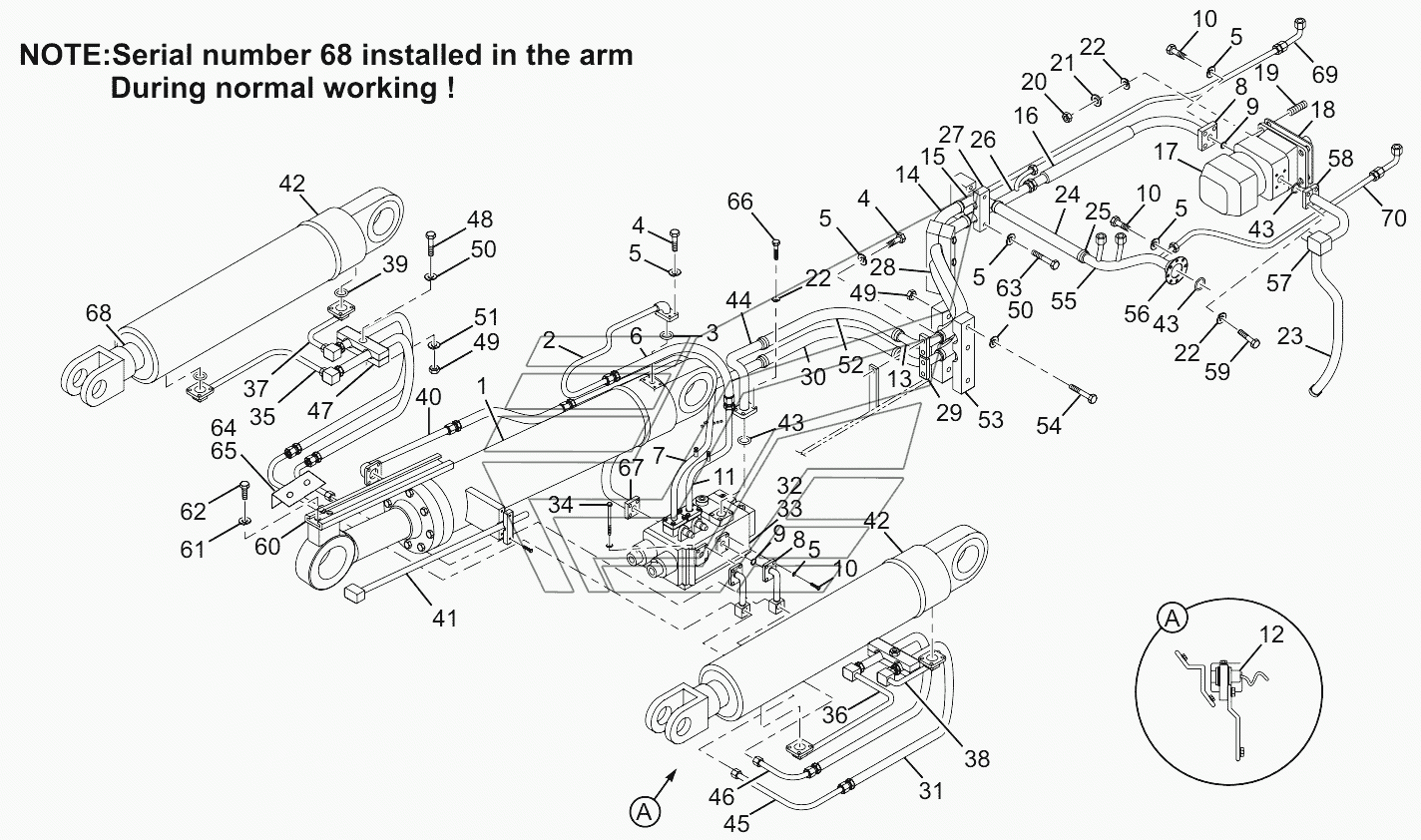

Implement Hydraulic System (CDM835E.07I) CMD-835E.01I. Каталог 2010г.

Left steering Cylinder (Left:CDM833.06.03 Right:CDM833.06.02) CMD-835E.01I Lift Cylinder (CDM833.07.02) CMD-835E.01I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tilt cylinder

Заводской номер: CDM835E.07I.07 Количество на модель: 1
CDM835E.07I.07
1
2

Номер детали на чертеже:

2

Tilt cylinder rear chamber pipe

Заводской номер: LG30F.07.03 Количество на модель: 1
LG30F.07.03
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: GB/T3452.1-2005 Количество на модель: 2
GB/T3452.1-2005
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 25
GB/T5783-2000
25
5

Номер детали на чертеже:

5

Washer

Заводской номер: GB/T93-1987 Количество на модель: 58
GB/T93-1987
58
6

Номер детали на чертеже:

6

Tilt cylinder hose

Заводской номер: 20411-36Tx216x950 Количество на модель: 2
20411-36Tx216x950
2
7

Номер детали на чертеже:

7

Pipe from multiple valve to tilt cylinder rear chamber

Заводской номер: CDM835.07.03 Количество на модель: 1
CDM835.07.03
1
8

Номер детали на чертеже:

8

Flange holder

Заводской номер: FL-20 Количество на модель: 5
FL-20
5
9

Номер детали на чертеже:

9

O-ring

Заводской номер: GB/T3452.1 Количество на модель: 5
GB/T3452.1
5
10

Номер детали на чертеже:

10

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 24
GB/T5782-2000
24
11

Номер детали на чертеже:

11

Tilt cylinder front chamber pipe

Заводской номер: CDM835.07.04 Количество на модель: 1
CDM835.07.04
1
12

Номер детали на чертеже:

12

Lift cylinder position limited equipment

Заводской номер: CDM835.07.08 Количество на модель: 1
CDM835.07.08
1
13

Номер детали на чертеже:

13

Front frame oil return transition connector

Заводской номер: LG30F.07.06 Количество на модель: 1
LG30F.07.06
1
14

Номер детали на чертеже:

14

Articulated oil return hose

Заводской номер: 20412-42TGBx2W20x880 Количество на модель: 1
20412-42TGBx2W20x880
1
15

Номер детали на чертеже:

15

Oil return transition connector

Заводской номер: CDM835E.07I.01 Количество на модель: 1
CDM835E.07I.01
1
16

Номер детали на чертеже:

16

Implement pump outlet hose

Заводской номер: 20411-36T/87391-20x2N16x800 Количество на модель: 2
20411-36T/87391-20x2N16x800
2
17

Номер детали на чертеже:

17

Duplex gear pump

Заводской номер: CBG2080/2040-B3BL Количество на модель: 1
CBG2080/2040-B3BL
1
18

Номер детали на чертеже:

18

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
19

Номер детали на чертеже:

19

Stud

Заводской номер: GB/T989-1988 Количество на модель: 4
GB/T989-1988
4
20

Номер детали на чертеже:

20

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 7
GB/T6170-2000
7
21

Номер детали на чертеже:

21

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 5
GB/T97.1-2002
5
23

Номер детали на чертеже:

23

Duplex pump oil suction hose

Заводской номер: 20411-52Tx2W24x900 Количество на модель: 1
20411-52Tx2W24x900
1
24

Номер детали на чертеже:

24

Rearframe oil return fabric hose

Заводской номер: Ф38x4-360 Количество на модель: 1
Ф38x4-360
1
25

Номер детали на чертеже:

25

Hose clamp

Заводской номер: JB/T8870-1999 Количество на модель: 2
JB/T8870-1999
2
26

Номер детали на чертеже:

26

Rear frame oil inlet transition connector

Заводской номер: CDM835E.07I.05 Количество на модель: 1
CDM835E.07I.05
1
27

Номер детали на чертеже:

27

Pipe clamp

Заводской номер: CDM835E.07-001 Количество на модель: 1
CDM835E.07-001
1
28

Номер детали на чертеже:

28

Articulated oil inlet hose

Заводской номер: 20411-36Tx2N16x880 Количество на модель: 1
20411-36Tx2N16x880
1
29

Номер детали на чертеже:

29

Front frame oil inlet transition connector

Заводской номер: LG30F.07.09 Количество на модель: 1
LG30F.07.09
1
30

Номер детали на чертеже:

30

Distribution valve oil inlet hose

Заводской номер: 20411-36T/87391-24x2N16x900 Количество на модель: 1
20411-36T/87391-24x2N16x900
1
31

Номер детали на чертеже:

31

Hose assembly

Заводской номер: 20411-27Tx212x892 Количество на модель: 4
20411-27Tx212x892
4
32

Номер детали на чертеже:

32

Pilot control system

Заводской номер: CDM835.07.11 Количество на модель: 1
CDM835.07.11
1
33

Номер детали на чертеже:

33

Multiple valve

Заводской номер: D32.2C Количество на модель: 1
D32.2C
1
35

Номер детали на чертеже:

35

Lift cylinder front chamber pipe

Заводской номер: CDM835.07.14 Количество на модель: 1
CDM835.07.14
1
36

Номер детали на чертеже:

36

Lift cylinder front chamber pipe

Заводской номер: CDM835.07.15 Количество на модель: 1
CDM835.07.15
1
37

Номер детали на чертеже:

37

Lift cylinder rear chamber pipe

Заводской номер: CDM835.07.12 Количество на модель: 1
CDM835.07.12
1
38

Номер детали на чертеже:

38

Lift cylinder rear chamber pipe

Заводской номер: CDM835.07.13 Количество на модель: 1
CDM835.07.13
1
40

Номер детали на чертеже:

40

Tilt cylinder front chamber pipe

Заводской номер: LG30F.07.12 Количество на модель: 1
LG30F.07.12
1
41

Номер детали на чертеже:

41

Steering cylinder position limited equipment

Заводской номер: CDM835.07.06 Количество на модель: 1
CDM835.07.06
1
42

Номер детали на чертеже:

42

Lift cylinder

Заводской номер: CDM833.07.02 Количество на модель: 2
CDM833.07.02
2
44

Номер детали на чертеже:

44

Distribution valve oil return pipe

Заводской номер: CDM835.07.06 Количество на модель: 1
CDM835.07.06
1
45

Номер детали на чертеже:

45

Pipe from distribution valve to lift cylinder front chamber

Заводской номер: CDM835.07.07 Количество на модель: 1
CDM835.07.07
1
46

Номер детали на чертеже:

46

Pipe from distribution valve to lift cylinder rear chamber

Заводской номер: CDM835.07.08 Количество на модель: 1
CDM835.07.08
1
47

Номер детали на чертеже:

47

Lift cylinder oil inlet/outlet pipe clamp

Заводской номер: LG30F.07-003 Количество на модель: 2
LG30F.07-003
2
52

Номер детали на чертеже:

52

Front frame oil return hose

Заводской номер: 20412-42TGBx2W20x770 Количество на модель: 1
20412-42TGBx2W20x770
1
53

Номер детали на чертеже:

53

Pipe clamp

Заводской номер: CD835.07-006 Количество на модель: 2
CD835.07-006
2
55

Номер детали на чертеже:

55

Hydraulic oil tank oil return pipe

Заводской номер: CDM835E.07.04 Количество на модель: 1
CDM835E.07.04
1
56

Номер детали на чертеже:

56

Press plate

Заводской номер: LG30F.07-004 Количество на модель: 1
LG30F.07-004
1
57

Номер детали на чертеже:

57

Duplex oil suction pipe

Заводской номер: LG30F.07.17 Количество на модель: 1
LG30F.07.17
1
58

Номер детали на чертеже:

58

Pump oil suction pipe press plate

Заводской номер: LG30F.07-005 Количество на модель: 1
LG30F.07-005
1
60

Номер детали на чертеже:

60

Tilt cylinder guard board

Заводской номер: CDM835E.07I.09 Количество на модель: 1
CDM835E.07I.09
1
64

Номер детали на чертеже:

64

Angle iron

Заводской номер: CDM835.07-001 Количество на модель: 1
CDM835.07-001
1
65

Номер детали на чертеже:

65

Lock plate

Заводской номер: CDM835.07-002 Количество на модель: 1
CDM835.07-002
1
67

Номер детали на чертеже:

67

Flange holder

Заводской номер: FL-24 Количество на модель: 1
FL-24
1
68

Номер детали на чертеже:

68

Lift cylinder support

Заводской номер: CDM835E.07I.03 Количество на модель: 2
CDM835E.07I.03
2
69

Номер детали на чертеже:

69

Hose

Заводской номер: 20411-30/20411-30x2W14x3100 Количество на модель: 1
20411-30/20411-30x2W14x3100
1
70

Номер детали на чертеже:

70

Hose

Заводской номер: 20411-30/20411-30x2W14x2800 Количество на модель: 1
20411-30/20411-30x2W14x2800
1
