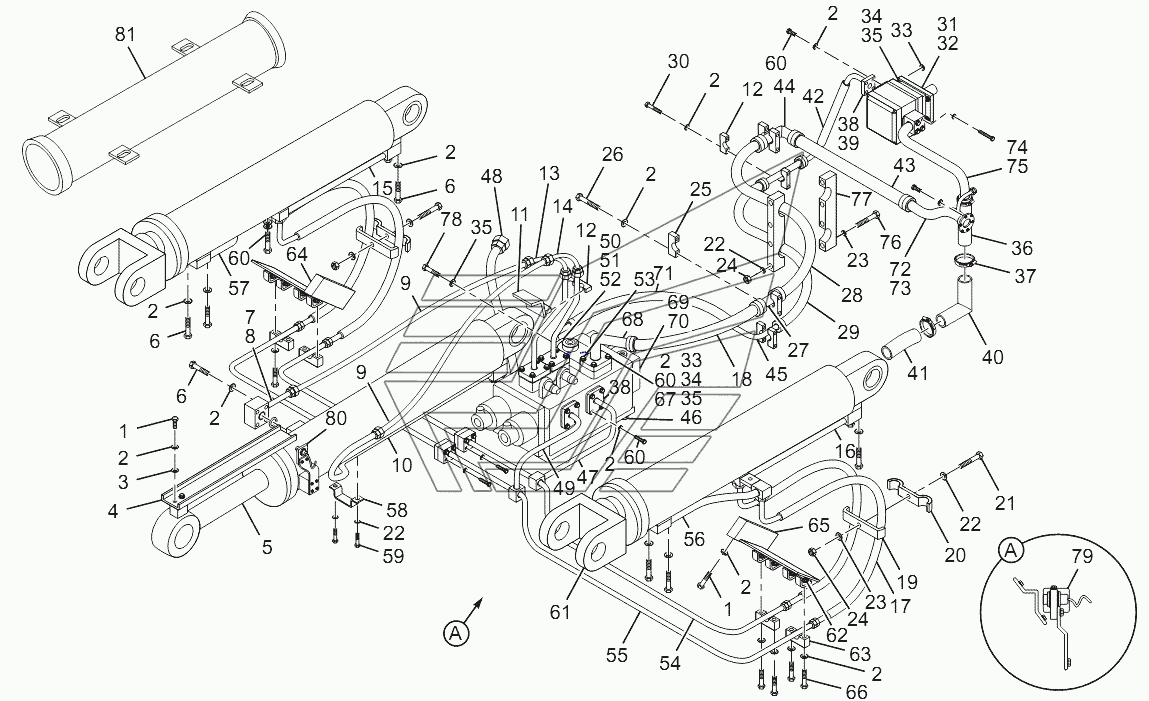

Implement Hydraulic System CDM-860.00. Каталог 2010г.

Steering Cylinder (CDM855.06.13/CDM855.06.14) CDM-860.00 Pilot Control System CDM-860.00

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 6
GB/T5783-2000
6
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93-1987 Количество на модель: 84
GB/T93-1987
84
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 4
GB/T97.1-2002
4
4

Номер детали на чертеже:

4

Tilt cylinder guard device

Заводской номер: CDM860.07.09 Количество на модель: 1
CDM860.07.09
1
5

Номер детали на чертеже:

5

Tilt cylinder

Заводской номер: CDM860.07.01A Количество на модель: 1
CDM860.07.01A
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 24
GB/T5782-2000
24
7

Номер детали на чертеже:

7

O-ring

Заводской номер: GB/T3452.1-2005 Количество на модель: 6
GB/T3452.1-2005
6
8

Номер детали на чертеже:

8

Front chamber pipe of tilt cylinder

Заводской номер: LG855.07.03 Количество на модель: 1
LG855.07.03
1
9

Номер детали на чертеже:

9

Hose from distribution valve to tilt cylinder

Заводской номер: 20411-36Т/20441-36Тx2N16x1250 Количество на модель: 2
20411-36Т/20441-36Тx2N16x1250
2
10

Номер детали на чертеже:

10

Rear chamber pipe of tilt cylinder

Заводской номер: LG860.07.10 Количество на модель: 1
LG860.07.10
1
11

Номер детали на чертеже:

11

Pipe fixed plate

Заводской номер: LG855.07.25 Количество на модель: 2
LG855.07.25
2
12

Номер детали на чертеже:

12

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 4
LG853.07-002
4
13

Номер детали на чертеже:

13

Big chamber pipe from distribution valve to tilt Small chamber pipe from distribution valve

Заводской номер: CDM860.07.05 Количество на модель: 1
CDM860.07.05
1
14

Номер детали на чертеже:

14

to tilt

Заводской номер: CDM860.07.06 Количество на модель: 1
CDM860.07.06
1
15

Номер детали на чертеже:

15

Rear chamber pipe of lift cylinder

Заводской номер: LG855.07.07 Количество на модель: 1
LG855.07.07
1
16

Номер детали на чертеже:

16

Rear chamber pipe of lift cylinder

Заводской номер: LG855.07.08 Количество на модель: 1
LG855.07.08
1
17

Номер детали на чертеже:

17

Lift cylinder hose

Заводской номер: 20411-36Т/20481-36Тx2N16x1600 Количество на модель: 4
20411-36Т/20481-36Тx2N16x1600
4
18

Номер детали на чертеже:

18

Distribution valve oil return hose

Заводской номер: 20411-52T1W24M70 Количество на модель: 1
20411-52T1W24M70
1
19

Номер детали на чертеже:

19

Pipe clamp

Заводской номер: LG855.07-001 Количество на модель: 2
LG855.07-001
2
20

Номер детали на чертеже:

20

Pipe clamp press plate

Заводской номер: LG855.07-006 Количество на модель: 4
LG855.07-006
4
24

Номер детали на чертеже:

24

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 12
GB/T6170-2000
12
25

Номер детали на чертеже:

25

Rear frame oil return transition connector press plate

Заводской номер: LG853.07-004 Количество на модель: 2
LG853.07-004
2
27

Номер детали на чертеже:

27

Oil return transition connector

Заводской номер: LG855.07.09 Количество на модель: 1
LG855.07.09
1
28

Номер детали на чертеже:

28

Articulated oil return hose

Заводской номер: 20411-52Tx1W24x1250 Количество на модель: 1
20411-52Tx1W24x1250
1
29

Номер детали на чертеже:

29

Articulated oil inlet hose

Заводской номер: 20411-36Tx2N16x1250 Количество на модель: 1
20411-36Tx2N16x1250
1
31

Номер детали на чертеже:

31

Gear pump

Заводской номер: P7600-F125NM4676G Количество на модель: 1
P7600-F125NM4676G
1
32

Номер детали на чертеже:

32

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
36

Номер детали на чертеже:

36

Oil suction hose

Заводской номер: ф51X4-L520 Количество на модель: 1
ф51X4-L520
1
37

Номер детали на чертеже:

37

Hose clamp

Заводской номер: JB/T8870-1999 Количество на модель: 4
JB/T8870-1999
4
38

Номер детали на чертеже:

38

Flange holder

Заводской номер: FL-20 Количество на модель: 7
FL-20
7
40

Номер детали на чертеже:

40

Oil suction transition pipe

Заводской номер: CDM860.06.04 Количество на модель: 1
CDM860.06.04
1
41

Номер детали на чертеже:

41

Oil suction hose

Заводской номер: ф51X4-L150 Количество на модель: 1
ф51X4-L150
1
42

Номер детали на чертеже:

42

Implement pump oil outlet hose

Заводской номер: 20411-36T/87341-20x2N16x650 Количество на модель: 1
20411-36T/87341-20x2N16x650
1
43

Номер детали на чертеже:

43

Oil return hose

Заводской номер: 20411-52Tx1W24x540 Количество на модель: 1
20411-52Tx1W24x540
1
44

Номер детали на чертеже:

44

Rear frame oil return transition connector

Заводской номер: LG855.07.11 Количество на модель: 1
LG855.07.11
1
45

Номер детали на чертеже:

45

Front frame oil inlet pipe

Заводской номер: LG860.07.07 Количество на модель: 2
LG860.07.07
2
47

Номер детали на чертеже:

47

Pipe from distribution valve to lift cylinder rear chamber I

Заводской номер: LG860.07.08 Количество на модель: 1
LG860.07.08
1
48

Номер детали на чертеже:

48

Combined flow hose

Заводской номер: 20411-36T/87341-16x2N16x420 Количество на модель: 1
20411-36T/87341-16x2N16x420
1
49

Номер детали на чертеже:

49

Pipe from distribution valve to lift cylinder Front chamber 1

Заводской номер: LG50EX.07.07 Количество на модель: 1
LG50EX.07.07
1
50

Номер детали на чертеже:

50

Press block

Заводской номер: LG860.07-001 Количество на модель: 1
LG860.07-001
1
52

Номер детали на чертеже:

52

Flange holder

Заводской номер: FL-24 Количество на модель: 1
FL-24
1
54

Номер детали на чертеже:

54

Pipe from distribution valve to lift cylinder rear chamber II

Заводской номер: LG860.07.09 Количество на модель: 1
LG860.07.09
1
55

Номер детали на чертеже:

55

Pipe from distribution valve to lift cylinder Front chamber II

Заводской номер: LG50EX.07.09 Количество на модель: 1
LG50EX.07.09
1
56

Номер детали на чертеже:

56

Lift cylinder front chamber pipe (left)

Заводской номер: LG860.07.12 Количество на модель: 1
LG860.07.12
1
57

Номер детали на чертеже:

57

Lift cylinder front chamber pipe (right)

Заводской номер: LG860.07.13 Количество на модель: 1
LG860.07.13
1
58

Номер детали на чертеже:

58

Pipe clamp

Заводской номер: LG855.07-003 Количество на модель: 1
LG855.07-003
1
61

Номер детали на чертеже:

61

Lift cylinder

Заводской номер: CDM860.07.02 Количество на модель: 2
CDM860.07.02
2
63

Номер детали на чертеже:

63

Pipe clamp

Заводской номер: LG50EX.07-005 Количество на модель: 4
LG50EX.07-005
4
64

Номер детали на чертеже:

64

Lift arm pipe fixed plate

Заводской номер: LG50EX.07.13 Количество на модель: 1
LG50EX.07.13
1
65

Номер детали на чертеже:

65

Lift arm pipe fixed plate

Заводской номер: LG50EX.07.14 Количество на модель: 1
LG50EX.07.14
1
67

Номер детали на чертеже:

67

Flange holder

Заводской номер: FL-16 Количество на модель: 1
FL-16
1
68

Номер детали на чертеже:

68

Distribution valve oil return pipe

Заводской номер: LG50EX.07.10 Количество на модель: 1
LG50EX.07.10
1
69

Номер детали на чертеже:

69

Hydraulic control distribution valve

Заводской номер: D32 Количество на модель: 1
D32
1
70

Номер детали на чертеже:

70

Pilot control system

Заводской номер: LG860.07.11 Количество на модель: 1
LG860.07.11
1
71

Номер детали на чертеже:

71

Distribution valve oil inlet hose

Заводской номер: 20411-36T/87391-24x2N16x800 Количество на модель: 1
20411-36T/87391-24x2N16x800
1
73

Номер детали на чертеже:

73

Hydraulic system oil return pipe

Заводской номер: LG860.07.05 Количество на модель: 1
LG860.07.05
1
74

Номер детали на чертеже:

74

Implement pump oil suction pipe

Заводской номер: CDM860.07.03 Количество на модель: 1
CDM860.07.03
1
75

Номер детали на чертеже:

75

Flange holder

Заводской номер: FL-32 Количество на модель: 2
FL-32
2
77

Номер детали на чертеже:

77

Purchased pipe clamp

Заводской номер: LG860.07-002 Количество на модель: 1
LG860.07-002
1
79

Номер детали на чертеже:

79

Lift cylinder locating device

Заводской номер: LG862.07.02 Количество на модель: 1
LG862.07.02
1
80

Номер детали на чертеже:

80

Automatic level device

Заводской номер: CDM856E.07I.07 Количество на модель: 1
CDM856E.07I.07
1
81

Номер детали на чертеже:

81

Lift cylinder carriage

Заводской номер: CDM856E.07I.03 Количество на модель: 2
CDM856E.07I.03
2
