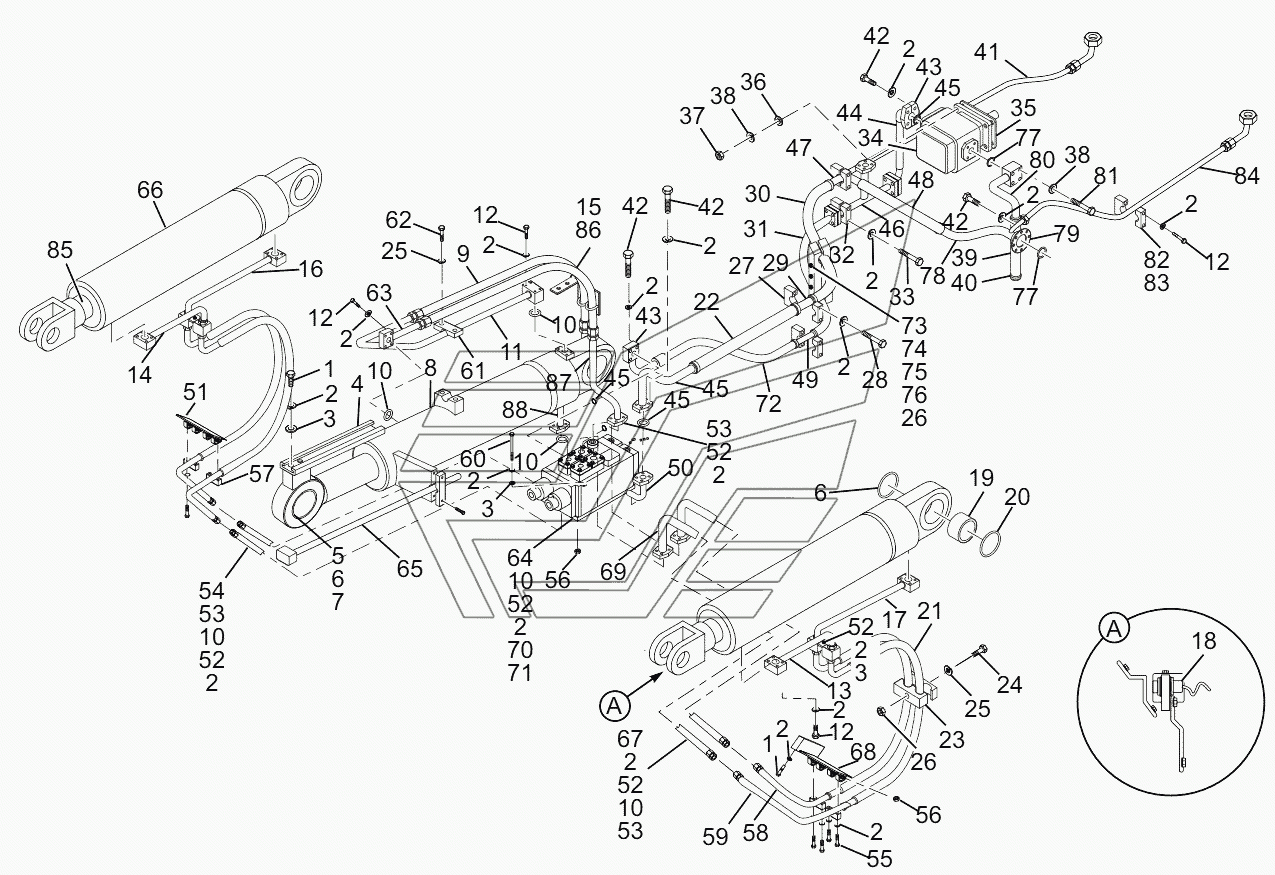

Implement hydraulic system CDM-856D. Каталог 2010г.

Steering Cylinder (Left : CDM855.06.13 / Right :CDM855.06.14) CDM-856D Hydraulic tank assembly (CDM856E.13II.09) CDM-856D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 6
GB/T5783-2000
6
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93-1987 Количество на модель: 97
GB/T93-1987
97
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 8
GB/T97.1-2002
8
4

Номер детали на чертеже:

4

Guard shield of tilt cylinder

Заводской номер: CDM856E.07I.09 Количество на модель: 1
CDM856E.07I.09
1
5

Номер детали на чертеже:

5

Seal seat connected to tilt cylinder

Заводской номер: LG853.07-005 Количество на модель: 2
LG853.07-005
2
6

Номер детали на чертеже:

6

O-ring

Заводской номер: GB/T3452.1 Количество на модель: 6
GB/T3452.1
6
8

Номер детали на чертеже:

8

Tilt cylinder

Заводской номер: CDM856E.07I.10 Количество на модель: 1
CDM856E.07I.10
1
9

Номер детали на чертеже:

9

Hose from distribution valve to tilt cylinder cylinder

Заводской номер: 20411-36T/20441-36Tx2N16x1050 Количество на модель: 2
20411-36T/20441-36Tx2N16x1050
2
11

Номер детали на чертеже:

11

Rear chamber pipe of tilt cylinder

Заводской номер: LG855.07.04 Количество на модель: 1
LG855.07.04
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 24
GB/T5782-2000
24
13

Номер детали на чертеже:

13

Front chamber pipe of lift cylinder

Заводской номер: LG855.07.05 Количество на модель: 1
LG855.07.05
1
14

Номер детали на чертеже:

14

Front chamber pipe of lift cylinder

Заводской номер: LG855.07.06 Количество на модель: 1
LG855.07.06
1
15

Номер детали на чертеже:

15

Pipe fixed

Заводской номер: CDM858.07I.01 Количество на модель: 2
CDM858.07I.01
2
16

Номер детали на чертеже:

16

Rear chamber pipe of lift cylinder

Заводской номер: LG855.07.07 Количество на модель: 1
LG855.07.07
1
17

Номер детали на чертеже:

17

Rear chamber pipe of lift cylinder

Заводской номер: LG855.07.08 Количество на модель: 1
LG855.07.08
1
18

Номер детали на чертеже:

18

Lift cylinder locating device

Заводской номер: CDM856E.07.01 Количество на модель: 1
CDM856E.07.01
1
19

Номер детали на чертеже:

19

Seal seat connected to lift cylinder

Заводской номер: LG853.07-006 Количество на модель: 2
LG853.07-006
2
21

Номер детали на чертеже:

21

Hose of lift cylinder

Заводской номер: 20411-36T/20481-36Tx2N16x1600 Количество на модель: 4
20411-36T/20481-36Tx2N16x1600
4
22

Номер детали на чертеже:

22

Distribution valve oil return hose

Заводской номер: 20411-52Tx2W24x640 Количество на модель: 1
20411-52Tx2W24x640
1
23

Номер детали на чертеже:

23

Pipe clamp

Заводской номер: LG853.07-003 Количество на модель: 4
LG853.07-003
4
26

Номер детали на чертеже:

26

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 10
GB/T6170-2000
10
27

Номер детали на чертеже:

27

Rear frame oil return transition connector press plate

Заводской номер: LG853.07-004 Количество на модель: 2
LG853.07-004
2
29

Номер детали на чертеже:

29

Oil return transition connector

Заводской номер: LG855.07.09 Количество на модель: 1
LG855.07.09
1
30

Номер детали на чертеже:

30

Articulated oil return hose

Заводской номер: 20411-52Tx2W24x1152 Количество на модель: 1
20411-52Tx2W24x1152
1
31

Номер детали на чертеже:

31

Articulated oil inlet hose

Заводской номер: 20412-42TGBx4SH20x1240 Количество на модель: 1
20412-42TGBx4SH20x1240
1
32

Номер детали на чертеже:

32

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 2
LG853.07-002
2
34

Номер детали на чертеже:

34

Implement pump

Заводской номер: P51A579BE0225-02 Количество на модель: 1
P51A579BE0225-02
1
35

Номер детали на чертеже:

35

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
37

Номер детали на чертеже:

37

Nut

Заводской номер: GB/T6170-0-2000 Количество на модель: 4
GB/T6170-0-2000
4
39

Номер детали на чертеже:

39

Oil suction hose

Заводской номер: Ф51x4-L520 Количество на модель: 1
Ф51x4-L520
1
40

Номер детали на чертеже:

40

Pipe clamp

Заводской номер: JB/T8870 Количество на модель: 2
JB/T8870
2
41

Номер детали на чертеже:

41

Cooler input oil hose

Заводской номер: 20411-36T/20491-36x1W16x2800 Количество на модель: 1
20411-36T/20491-36x1W16x2800
1
43

Номер детали на чертеже:

43

Flange holder

Заводской номер: FL-20 Количество на модель: 3
FL-20
3
44

Номер детали на чертеже:

44

Implement pump oil outlet hose

Заводской номер: 87341-20/87391-20x2N16x500/270gr Количество на модель: 1
87341-20/87391-20x2N16x500/270gr
1
46

Номер детали на чертеже:

46

Implement pump oil outlet pipe

Заводской номер: LG855.07.10 Количество на модель: 1
LG855.07.10
1
47

Номер детали на чертеже:

47

Oil return transition connector

Заводской номер: CDM856E.07I.01 Количество на модель: 1
CDM856E.07I.01
1
48

Номер детали на чертеже:

48

Oil return hose

Заводской номер: 20411-52Tx2W24x560 Количество на модель: 1
20411-52Tx2W24x560
1
49

Номер детали на чертеже:

49

Front frame oil inlet transition connector

Заводской номер: LG853.07.04 Количество на модель: 1
LG853.07.04
1
50

Номер детали на чертеже:

50

Distribution valve oil return pipe

Заводской номер: LG50C.07III.04 Количество на модель: 1
LG50C.07III.04
1
51

Номер детали на чертеже:

51

Lift arm pipe fixed plate

Заводской номер: LG50EX.07.13 Количество на модель: 1
LG50EX.07.13
1
53

Номер детали на чертеже:

53

Flange holder

Заводской номер: FL-16 Количество на модель: 6
FL-16
6
54

Номер детали на чертеже:

54

Hose from distribution valve to the right boom cylinder

Заводской номер: 20411-36T/87391-16x2N16x720 Количество на модель: 2
20411-36T/87391-16x2N16x720
2
57

Номер детали на чертеже:

57

Pipe clamp

Заводской номер: LG50EX.07-005 Количество на модель: 4
LG50EX.07-005
4
58

Номер детали на чертеже:

58

Hose from distribution valve to lift cylinder big chamber

Заводской номер: LG855.07.15 Количество на модель: 2
LG855.07.15
2
59

Номер детали на чертеже:

59

Hose from distribution valve to small cylinder big chamber

Заводской номер: LG855.07.14 Количество на модель: 2
LG855.07.14
2
61

Номер детали на чертеже:

61

Pipe clamp

Заводской номер: LG855.07-003 Количество на модель: 1
LG855.07-003
1
63

Номер детали на чертеже:

63

Front chamber pipe of tilt cylinder

Заводской номер: LG855.07.03 Количество на модель: 1
LG855.07.03
1
64

Номер детали на чертеже:

64

Flange

Заводской номер: LG50C.07III-001 Количество на модель: 2
LG50C.07III-001
2
65

Номер детали на чертеже:

65

Automatic level device

Заводской номер: CDM856E.07I.07 Количество на модель: 1
CDM856E.07I.07
1
66

Номер детали на чертеже:

66

Lift cylinder

Заводской номер: CDM855.07.02 Количество на модель: 2
CDM855.07.02
2
67

Номер детали на чертеже:

67

Hose from distribution valve to the left boom cylinder

Заводской номер: 20411-36Tx2N16x870 Количество на модель: 2
20411-36Tx2N16x870
2
68

Номер детали на чертеже:

68

Lift arm pipe fixed plate

Заводской номер: LG50EX.07.14 Количество на модель: 1
LG50EX.07.14
1
69

Номер детали на чертеже:

69

Ferrule fitting connection

Заводской номер: L1CFL9-36-16 Количество на модель: 2
L1CFL9-36-16
2
70

Номер детали на чертеже:

70

Hydraulic distribution valve

Заводской номер: KM300-2 Количество на модель: 1
KM300-2
1
71

Номер детали на чертеже:

71

Piolt control system

Заводской номер: LG50C.07III.11 Количество на модель: 1
LG50C.07III.11
1
72

Номер детали на чертеже:

72

Distribution valve inlet oil hose

Заводской номер: 20412-42TGB/87392-20x4SH20x900 Количество на модель: 1
20412-42TGB/87392-20x4SH20x900
1
75

Номер детали на чертеже:

75

Pipe clamp

Заводской номер: LG50EX.07-003 Количество на модель: 1
LG50EX.07-003
1
76

Номер детали на чертеже:

76

Pipe clamp

Заводской номер: LG50EX.07-004 Количество на модель: 2
LG50EX.07-004
2
78

Номер детали на чертеже:

78

Hydraulic system oil return pipe

Заводской номер: CDM856E.07I.02 Количество на модель: 1
CDM856E.07I.02
1
79

Номер детали на чертеже:

79

Plate

Заводской номер: LG853.07-001 Количество на модель: 1
LG853.07-001
1
80

Номер детали на чертеже:

80

Implement pump oil inlet pipe

Заводской номер: LG856.07I.04 Количество на модель: 1
LG856.07I.04
1
82

Номер детали на чертеже:

82

Rubber pipe clamp

Заводской номер: LG853.02.02-004 Количество на модель: 4
LG853.02.02-004
4
83

Номер детали на чертеже:

83

Self-made press plate

Заводской номер: LG853.02.02-005 Количество на модель: 4
LG853.02.02-005
4
84

Номер детали на чертеже:

84

Cooler output oil hose

Заводской номер: 20411-36T/20491-36Tx1W16x3300 Количество на модель: 1
20411-36T/20491-36Tx1W16x3300
1
85

Номер детали на чертеже:

85

Lift cylinder carriage

Заводской номер: CDM856E.07I.03 Количество на модель: 2
CDM856E.07I.03
2
