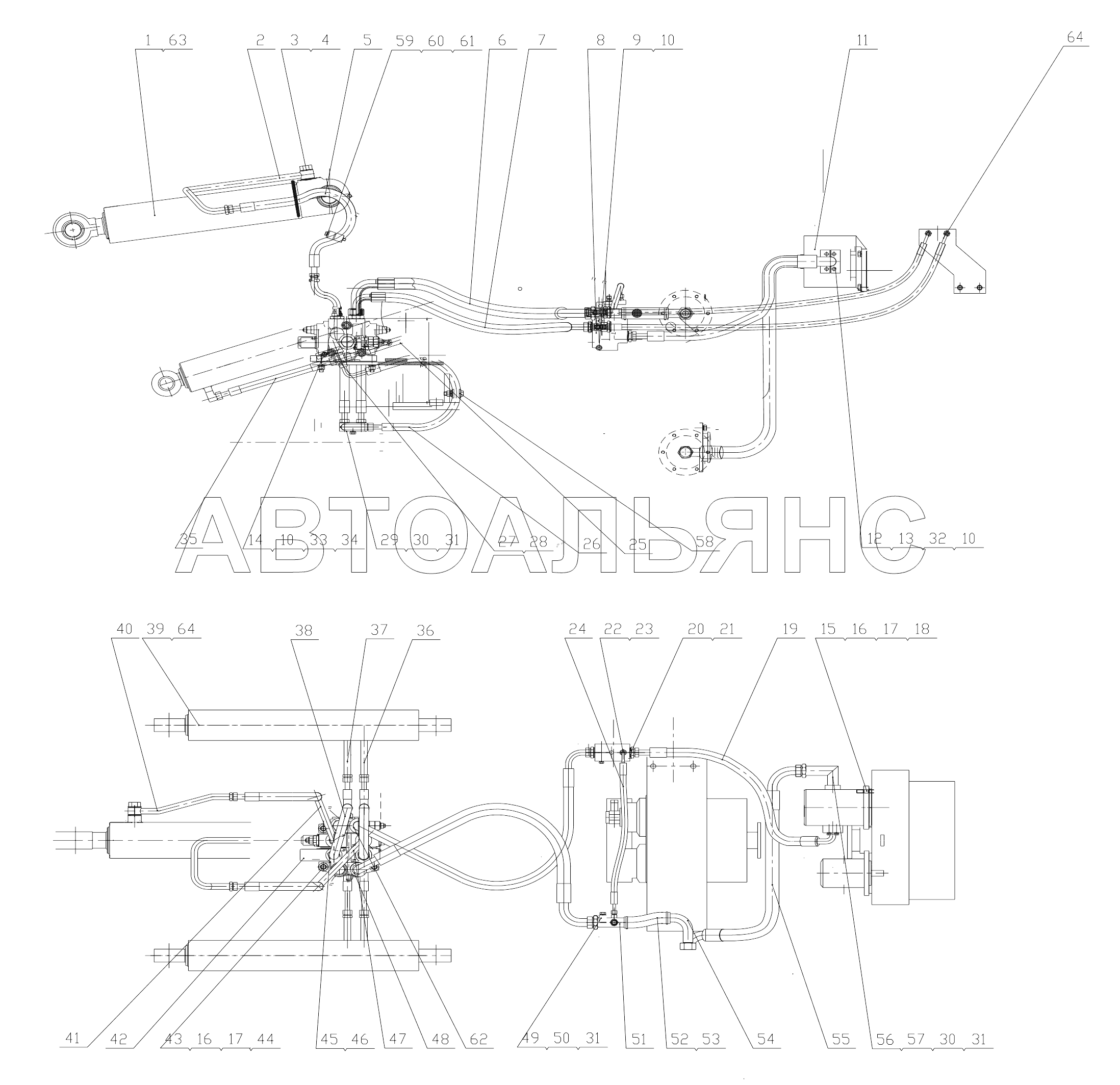

IMPLEMENT HYDRAULIC SYSTEM (CDM816D.07III) CDM-816-D. Каталог 2018г.

TOP ASSEMBLY CDM816D.00III CDM-816-D IMPLEMENT HYDRAULIC SYSTEM (CDM816D.07III) CDM-816-D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Turn fights oil cylinder

Заводской номер: LG818.07.01A Количество на модель: 1
LG818.07.01A
1
2

Номер детали на чертеже:

2

STEERING CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.03 Количество на модель:
LG816.07.03
3

Номер детали на чертеже:

3

Pipe connection link bolt

Заводской номер: JB/T999 Количество на модель: 2
JB/T999
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: JB/T966 Количество на модель: 4
JB/T966
4
5

Номер детали на чертеже:

5

Hose from steering gear to steering cylinder

Заводской номер: 20411-22GBx2W10x880 Количество на модель:
20411-22GBx2W10x880
6

Номер детали на чертеже:

6

Hose assembly

Заводской номер: 20491-36T/20491-36TH106x2N16x1000/270° Количество на модель: 1
20491-36T/20491-36TH106x2N16x1000/270°
1
7

Номер детали на чертеже:

7

Hose assembly

Заводской номер: 20491-27Tx2N12x1000/90° Количество на модель: 1
20491-27Tx2N12x1000/90°
1
8

Номер детали на чертеже:

8

PRIORITY VALVE

Заводской номер: LG816.07.17 Количество на модель: 1
LG816.07.17
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: GB/T93 Количество на модель: 12
GB/T93
12
11

Номер детали на чертеже:

11

IMPLEMENT PUMP

Заводской номер: LG816.07.18 Количество на модель: 1
LG816.07.18
1
12

Номер детали на чертеже:

12

Flange clamp

Заводской номер: FL-12 Количество на модель: 1
FL-12
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: AS568 Количество на модель: 1
AS568
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: GB/T97.1 Количество на модель: 6
GB/T97.1
6
18

Номер детали на чертеже:

18

STUD

Заводской номер: GB/T899 Количество на модель: 2
GB/T899
2
19

Номер детали на чертеже:

19

Hose assembly

Заводской номер: 20411-27T/87391-12x2N12x730 Количество на модель: 1
20411-27T/87391-12x2N12x730
1
20

Номер детали на чертеже:

20

Transit connector

Заводской номер: L1CL-27 Количество на модель: 2
L1CL-27
2
22

Номер детали на чертеже:

22

Dapter

Заводской номер: GB3733.2 Количество на модель: 1
GB3733.2
1
24

Номер детали на чертеже:

24

Hose assembly

Заводской номер: 20411-14/20491-14x1W05x600 Количество на модель: 1
20411-14/20491-14x1W05x600
1
25

Номер детали на чертеже:

25

Hose assembly

Заводской номер: 13/14-II-L270 Количество на модель: 2
13/14-II-L270
2
26

Номер детали на чертеже:

26

Hose assembly

Заводской номер: 20411-20GB/20491-20 GBx2W08x950+RS Количество на модель: 4
20411-20GB/20491-20 GBx2W08x950+RS
4
27

Номер детали на чертеже:

27

LEFT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.04 Количество на модель: 1
LG816.07.04
1
28

Номер детали на чертеже:

28

RIGHT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.05 Количество на модель: 1
LG816.07.05
1
29

Номер детали на чертеже:

29

PRESS PLATE

Заводской номер: LG816.07-003 Количество на модель: 2
LG816.07-003
2
34

Номер детали на чертеже:

34

Nut

Заводской номер: GB/T6170 Количество на модель: 6
GB/T6170
6
35

Номер детали на чертеже:

35

Hose assembly

Заводской номер: 20411-20GBx2W08x300 Количество на модель: 2
20411-20GBx2W08x300
2
36

Номер детали на чертеже:

36

Steel pipe assembly

Заводской номер: LG818D.07.02 Количество на модель: 1
LG818D.07.02
1
37

Номер детали на чертеже:

37

Steel pipe assembly

Заводской номер: LG818D.07.01 Количество на модель: 1
LG818D.07.01
1
38

Номер детали на чертеже:

38

Hose assembly

Заводской номер: 20411-22GBx2W10x850 Количество на модель: 2
20411-22GBx2W10x850
2
39

Номер детали на чертеже:

39

Distributing hose

Заводской номер: LG818.07.02A Количество на модель: 2
LG818.07.02A
2
40

Номер детали на чертеже:

40

STEERING CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.08 Количество на модель: 1
LG816.07.08
1
41

Номер детали на чертеже:

41

Tilt cylinder small chamber pipe

Заводской номер: LG818D.07.03 Количество на модель: 1
LG818D.07.03
1
42

Номер детали на чертеже:

42

IMPLEMENT VALVE

Заводской номер: LG816.07.19 Количество на модель: 1
LG816.07.19
1
45

Номер детали на чертеже:

45

Nut

Заводской номер: L1CH-22-30GB Количество на модель: 4
L1CH-22-30GB
4
46

Номер детали на чертеже:

46

O-ring

Заводской номер: GB/T3452.1 Количество на модель: 6
GB/T3452.1
6
47

Номер детали на чертеже:

47

O-ring

Заводской номер: LG818D.07.04 Количество на модель: 1
LG818D.07.04
1
48

Номер детали на чертеже:

48

ADAPTER

Заводской номер: LG816.07-005 Количество на модель: 1
LG816.07-005
1
49

Номер детали на чертеже:

49

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 1
LG853.07-002
1
51

Номер детали на чертеже:

51

OIL RETURN PIPE SEAT

Заводской номер: LG816.07.11 Количество на модель: 1
LG816.07.11
1
52

Номер детали на чертеже:

52

Pipe clamp

Заводской номер: JB/T8870 Количество на модель: 2
JB/T8870
2
53

Номер детали на чертеже:

53

P port connection of distribution valve

Заводской номер: %%c25X2-170mm Количество на модель: 1
%%c25X2-170mm
1
54

Номер детали на чертеже:

54

OIL RETURN PIPE

Заводской номер: LG816.07.13 Количество на модель: 1
LG816.07.13
1
55

Номер детали на чертеже:

55

Bolt

Заводской номер: 20491-36Tx2N16x950/270° Количество на модель: 1
20491-36Tx2N16x950/270°
1
56

Номер детали на чертеже:

56

OIL SUCTION PIPE

Заводской номер: LG816.07.12 Количество на модель: 1
LG816.07.12
1
58

Номер детали на чертеже:

58

Oil return tank hose

Заводской номер: LG825.07-003 Количество на модель: 2
LG825.07-003
2
59

Номер детали на чертеже:

59

Oil return pipe

Заводской номер: LG810.07-002 Количество на модель: 4
LG810.07-002
4
61

Номер детали на чертеже:

61

Oil suction pipe

Заводской номер: LG810.07-001 Количество на модель: 2
LG810.07-001
2
62

Номер детали на чертеже:

62

DISTRIBUTION VALVE PORT P CONNECTOR

Заводской номер: LG816.07-006 Количество на модель: 1
LG816.07-006
1
62

Номер детали на чертеже:

62

Dust cover of bucket cylinder

Заводской номер: CDM816.07-008 Количество на модель: 1
CDM816.07-008
1
63

Номер детали на чертеже:

63

Boom cylinder dust cover

Заводской номер: CDM816.07-009 Количество на модель: 2
CDM816.07-009
2
64

Номер детали на чертеже:

64

Pressure measurement system

Заводской номер: CDM816D.07VI.01 Количество на модель: 1
CDM816D.07VI.01
1
TOP ASSEMBLY CDM816D.00III CDM-816-D IMPLEMENT HYDRAULIC SYSTEM (CDM816D.07III) CDM-816-D
