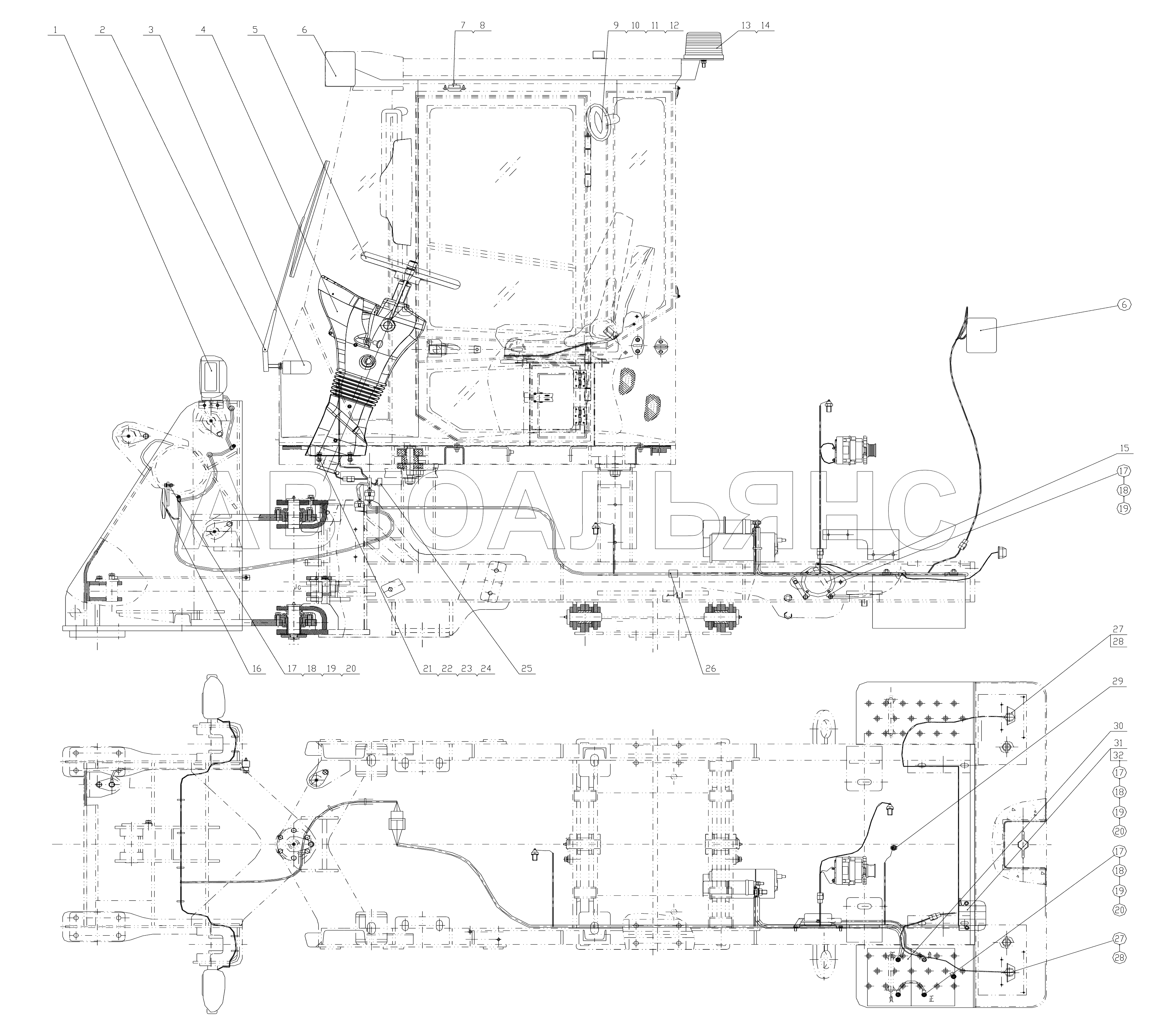

ELECTRICAL SYSTEM (CDM816D.15) CDM-816-D. Каталог 2018г.

DESIGNATION & SCUTCHEON SYSTEM (CDM816D.14) CDM-816-D ELECTRICAL DIAGRAM CDM-816-D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front combined lamp

Заводской номер: LG8016.15.10 Количество на модель: 2
LG8016.15.10
2
2

Номер детали на чертеже:

2

Swiper generator

Заводской номер: ZD2332A-65° Количество на модель: 1
ZD2332A-65°
1
3

Номер детали на чертеже:

3

Wiper

Заводской номер: LG520A.26.23 Количество на модель: 1
LG520A.26.23
1
4

Номер детали на чертеже:

4

Instrument panel assembly

Заводской номер: LG816B.15.15 Количество на модель: 1
LG816B.15.15
1
5

Номер детали на чертеже:

5

Steering wheel assembly

Заводской номер: LG853.06.02.01 Количество на модель: 1
LG853.06.02.01
1
6

Номер детали на чертеже:

6

REAR LIGHT

Заводской номер: LG816.15.12 Количество на модель: 4
LG816.15.12
4
7

Номер детали на чертеже:

7

Ceiling lamp

Заводской номер: LG520A6.26-001 Количество на модель: 1
LG520A6.26-001
1
8

Номер детали на чертеже:

8

Taper screw

Заводской номер: GB/T845 Количество на модель: 2
GB/T845
2
9

Номер детали на чертеже:

9

Electrical fan

Заводской номер: LG816.15.29 Количество на модель: 1
LG816.15.29
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: GB/T5783 Количество на модель: 3
GB/T5783
3
11

Номер детали на чертеже:

11

Washer

Заводской номер: GB/T93 Количество на модель: 3
GB/T93
3
12

Номер детали на чертеже:

12

Washer

Заводской номер: GB/T97.1 Количество на модель: 3
GB/T97.1
3
13

Номер детали на чертеже:

13

Warning lamp

Заводской номер: LG520A6.21.08 Количество на модель: 1
LG520A6.21.08
1
14

Номер детали на чертеже:

14

Warning lamp harness

Заводской номер: CDM816B.15-007 Количество на модель: 1
CDM816B.15-007
1
15

Номер детали на чертеже:

15

Main power switch

Заводской номер: LG853.15.28 Количество на модель: 1
LG853.15.28
1
16

Номер детали на чертеже:

16

ELECTRICAL HORN

Заводской номер: LG816.15.09 Количество на модель: 1
LG816.15.09
1
20

Номер детали на чертеже:

20

Nut

Заводской номер: GB/T6170 Количество на модель: 7
GB/T6170
7
25

Номер детали на чертеже:

25

Brake lamp switch

Заводской номер: LG853.15.30 Количество на модель: 1
LG853.15.30
1
26

Номер детали на чертеже:

26

Nylon strip

Заводской номер: LG853.15-001 Количество на модель: 20
LG853.15-001
20
27

Номер детали на чертеже:

27

Tri-color light

Заводской номер: LG30F.15.17 Количество на модель: 2
LG30F.15.17
2
28

Номер детали на чертеже:

28

Screw

Заводской номер: GB/T818 Количество на модель: 4
GB/T818
4
29

Номер детали на чертеже:

29

Low pressure warning switch

Заводской номер: LG853.15.27 Количество на модель: 1
LG853.15.27
1
30

Номер детали на чертеже:

30

BATTERY

Заводской номер: LG816.15.26 Количество на модель: 2
LG816.15.26
2
31

Номер детали на чертеже:

31

Buzzer

Заводской номер: CDM855E.15.20 Количество на модель: 1
CDM855E.15.20
1
32

Номер детали на чертеже:

32

Plate

Заводской номер: CDM816D.15-001 Количество на модель: 1
CDM816D.15-001
1
