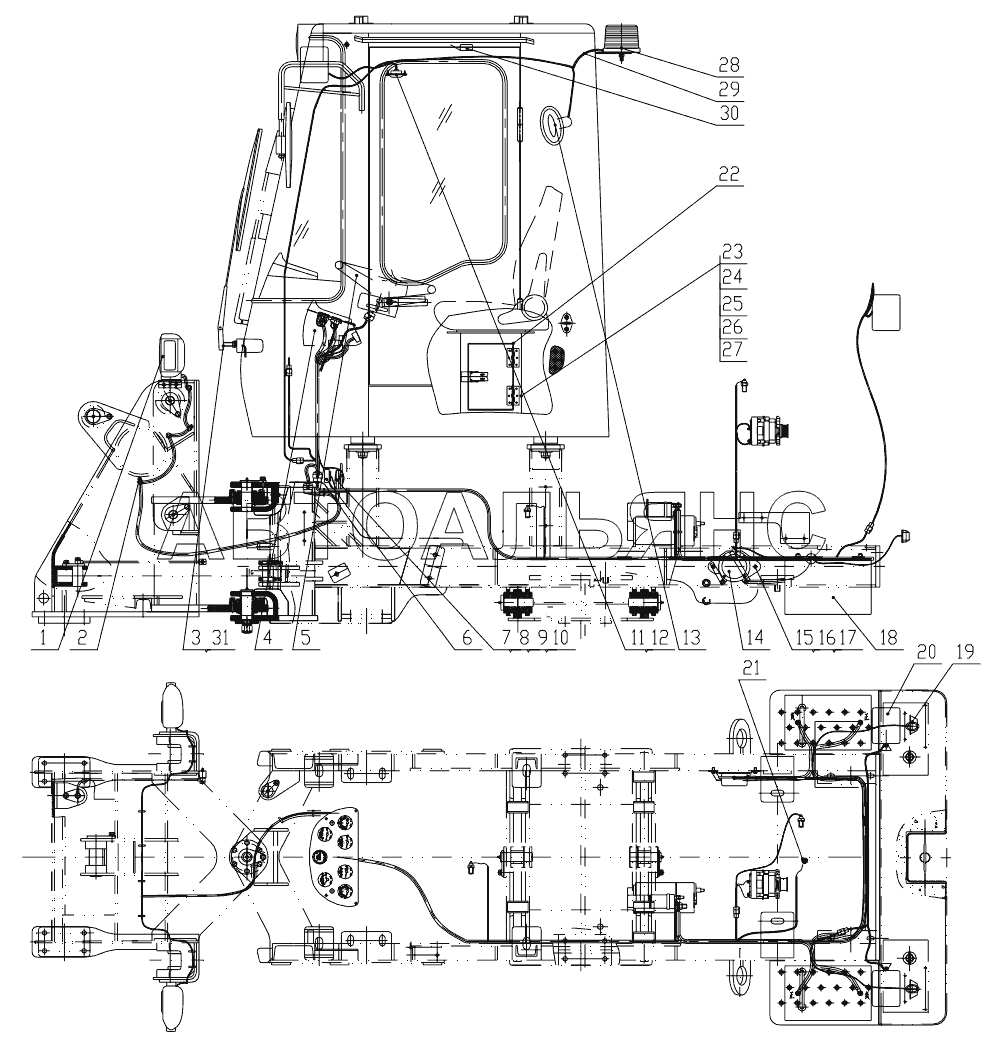

Electrical system (CDM816B.15) CDM-816. Каталог 2011г.

Designation and Scutcheon system (LG816B.14) CDM-816 Electrical diagram CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRONT COMBINED LAMP

Заводской номер: LG816.15.10 Количество на модель: 2
LG816.15.10
2
2

Номер детали на чертеже:

2

Nylon strip

Заводской номер: LG853.15-001 Количество на модель: 35
LG853.15-001
35
3

Номер детали на чертеже:

3

Wiper

Заводской номер: LG520A.26.23 Количество на модель: 1
LG520A.26.23
1
4

Номер детали на чертеже:

4

Instrument panel assembly

Заводской номер: LG816B.15.15 Количество на модель: 1
LG816B.15.15
1
5

Номер детали на чертеже:

5

Steering wheel assembly

Заводской номер: LG853.06.02.01 Количество на модель: 1
LG853.06.02.01
1
6

Номер детали на чертеже:

6

Brake lamp switch

Заводской номер: LG853.15.30 Количество на модель: 1
LG853.15.30
1
7

Номер детали на чертеже:

7

ELECTRICAL HORN

Заводской номер: LG816.15.09 Количество на модель: 1
LG816.15.09
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: BG/T 5783 Количество на модель: 1
BG/T 5783
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: BG/T97.1 Количество на модель: 1
BG/T97.1
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: BG/T93 Количество на модель: 1
BG/T93
1
11

Номер детали на чертеже:

11

Rectangle ceiling lamp

Заводской номер: LG30F.15.13 Количество на модель: 1
LG30F.15.13
1
12

Номер детали на чертеже:

12

Taper screw

Заводской номер: GB/T845 Количество на модель: 4
GB/T845
4
13

Номер детали на чертеже:

13

Fan

Заводской номер: LG855.15.45 Количество на модель: 1
LG855.15.45
1
14

Номер детали на чертеже:

14

Main power switch

Заводской номер: LG853.15.28 Количество на модель: 1
LG853.15.28
1
18

Номер детали на чертеже:

18

BATTERY

Заводской номер: LG816.15.26 Количество на модель: 2
LG816.15.26
2
19

Номер детали на чертеже:

19

TWO COLOUR COMBINED LAMP

Заводской номер: LG816.15.17 Количество на модель: 2
LG816.15.17
2
20

Номер детали на чертеже:

20

REAR LIGHT

Заводской номер: LG816.15.12 Количество на модель: 4
LG816.15.12
4
21

Номер детали на чертеже:

21

Low pressure warning switch

Заводской номер: LG853.15.27 Количество на модель: 1
LG853.15.27
1
22

Номер детали на чертеже:

22

AIR SYSTEM

Заводской номер: LG816B.15II.01 Количество на модель: 1
LG816B.15II.01
1
23

Номер детали на чертеже:

23

COLD START-UP HARNESS

Заводской номер: CDM816B.15-004 Количество на модель: 1
CDM816B.15-004
1
24

Номер детали на чертеже:

24

Pipe connection link bolt

Заводской номер: JB/T999 Количество на модель: 1
JB/T999
1
25

Номер детали на чертеже:

25

INDICATING LAMP SWITCH

Заводской номер: LAY50-22D-20PD/D C24V Количество на модель: 1
LAY50-22D-20PD/D C24V
1
26

Номер детали на чертеже:

26

COLD START-UP DEVICE

Заводской номер: LQP-000AZ Количество на модель: 1
LQP-000AZ
1
27

Номер детали на чертеже:

27

MAGNETIC OIL VALVE MOUNTING BOARD

Заводской номер: CDM816B.15-006 Количество на модель: 1
CDM816B.15-006
1
28

Номер детали на чертеже:

28

Warning lamp harness

Заводской номер: CDM816B.15-007 Количество на модель: 1
CDM816B.15-007
1
29

Номер детали на чертеже:

29

WARNING LAMP

Заводской номер: LG520A6.21.08SB4 000 Количество на модель: 1
LG520A6.21.08SB4 000
1
30

Номер детали на чертеже:

30

WANING CEILING LAMP SWITCH

Заводской номер: JK939-002/3.33 Количество на модель: 1
JK939-002/3.33
1
31

Номер детали на чертеже:

31

SWIPER GENERATOR

Заводской номер: ZD2332A-650 Количество на модель: 1
ZD2332A-650
1
