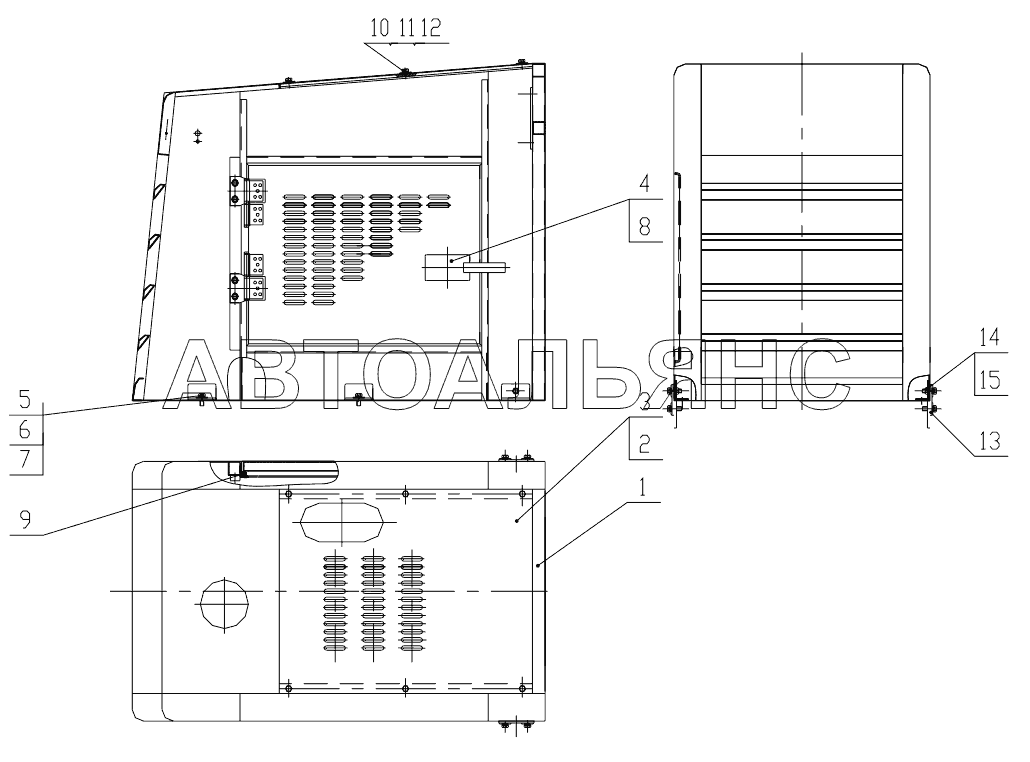

Hood assembly (LG816B.13.06III) CDM-816. Каталог 2011г.

Out panel system (LG816B.13) CDM-816 Fuel tank assembly (LG816B.13.08) CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

REAR ENGINE HOOD WELDMENT

Заводской номер: LG816B.13.06III.01 Количество на модель: 1
LG816B.13.06III.01
1
2

Номер детали на чертеже:

2

UPPER COVER BOARD

Заводской номер: LG816B.13.06III-012 Количество на модель: 1
LG816B.13.06III-012
1
3

Номер детали на чертеже:

3

UPPER COVER BOARD

Заводской номер: LG816B.13.06III-013 Количество на модель: 1
LG816B.13.06III-013
1
4

Номер детали на чертеже:

4

HOOD LOCK

Заводской номер: LG853.13.06.09 Количество на модель: 2
LG853.13.06.09
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: GB/T5783 Количество на модель: 8
GB/T5783
8
6

Номер детали на чертеже:

6

Washer

Заводской номер: GB/T97.1 Количество на модель: 10
GB/T97.1
10
7

Номер детали на чертеже:

7

Washer

Заводской номер: GB/T93 Количество на модель: 10
GB/T93
10
8

Номер детали на чертеже:

8

Seal mushroom head break mandrel blind rivet

Заводской номер: GB/T12615.1 Количество на модель: 8
GB/T12615.1
8
9

Номер детали на чертеже:

9

Glass frame rubber strip

Заводской номер: LG853.12.11 Количество на модель: 2
LG853.12.11
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 6
GB/T5783-2000
6
11

Номер детали на чертеже:

11

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 6
GB/T97.1-2002
6
12

Номер детали на чертеже:

12

Washer

Заводской номер: GB/T93-1987 Количество на модель: 6
GB/T93-1987
6
13

Номер детали на чертеже:

13

HOOD FIXING BOARD

Заводской номер: LG816B.13.06III-011 Количество на модель: 2
LG816B.13.06III-011
2
14

Номер детали на чертеже:

14

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 2
GB/T6170-2000
2
