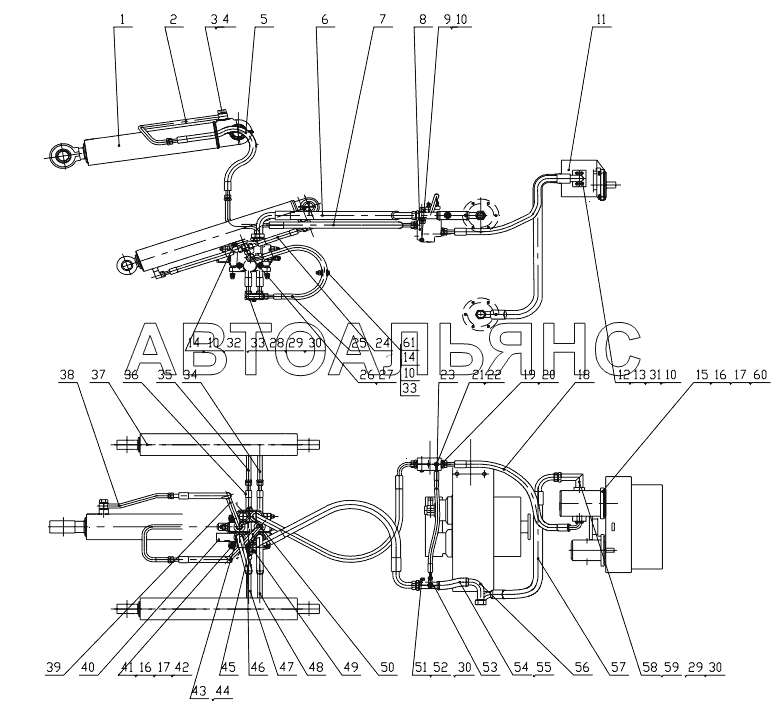

Implement hydraulic system (LG816B.07) CDM-816. Каталог 2011г.

Steering cylinder (LG816.06.03A) CDM-816 Turn fights oil cylinder (LG816B.07.01) CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STEERING CYLINDER

Заводской номер: LG816B.07.01 Количество на модель: 1
LG816B.07.01
1
2

Номер детали на чертеже:

2

STEERING CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.03 Количество на модель: 1
LG816.07.03
1
3

Номер детали на чертеже:

3

CONNECTOR BOLT

Заводской номер: JB999 Количество на модель: 2
JB999
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: JB/T966 Количество на модель: 4
JB/T966
4
5

Номер детали на чертеже:

5

HOSE ASSEMBLY

Заводской номер: 20411-22GBx2W10x 620 Количество на модель: 2
20411-22GBx2W10x 620
2
6

Номер детали на чертеже:

6

HOSE ASSEMBLY

Заводской номер: 20491-36T/20491-3 6TH106x2N16x1000/ 270° Количество на модель: 1
20491-36T/20491-3 6TH106x2N16x1000/ 270°
1
7

Номер детали на чертеже:

7

HOSE ASSEMBLY

Заводской номер: 20491-27Tx2N12x10 00/90° Количество на модель: 1
20491-27Tx2N12x10 00/90°
1
8

Номер детали на чертеже:

8

PRIORITY VALVE

Заводской номер: LG816.07.17 Количество на модель: 1
LG816.07.17
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: GB/T93 Количество на модель: 12
GB/T93
12
11

Номер детали на чертеже:

11

IMPLEMENT PUMP

Заводской номер: LG816.07.18 Количество на модель: 1
LG816.07.18
1
12

Номер детали на чертеже:

12

PRESS PLATE

Заводской номер: LG816.07-001 Количество на модель: 1
LG816.07-001
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: GB3452.1 Количество на модель: 1
GB3452.1
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель: 6
GB/T5783
6
17

Номер детали на чертеже:

17

Washer

Заводской номер: GB/T97.1 Количество на модель: 8
GB/T97.1
8
18

Номер детали на чертеже:

18

HOSE ASSEMBLY

Заводской номер: 20411-27Т/87391-12x2N12x730 Количество на модель: 1
20411-27Т/87391-12x2N12x730
1
19

Номер детали на чертеже:

19

Transit connector

Заводской номер: L1CL-27 Количество на модель: 2
L1CL-27
2
21

Номер детали на чертеже:

21

Dapter

Заводской номер: GB3733.2 Количество на модель: 1
GB3733.2
1
23

Номер детали на чертеже:

23

Hose assembly

Заводской номер: 20411-14/20491-14x1W05x600 Количество на модель: 1
20411-14/20491-14x1W05x600
1
24

Номер детали на чертеже:

24

Hose assembly

Заводской номер: 20411-20GBx2W08x300 Количество на модель: 4
20411-20GBx2W08x300
4
25

Номер детали на чертеже:

25

HOSE ASSEMBLY

Заводской номер: 20411-20GB/20491-20GBx2W08x820+R S Количество на модель: 4
20411-20GB/20491-20GBx2W08x820+R S
4
26

Номер детали на чертеже:

26

LEFT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.04 Количество на модель: 1
LG816.07.04
1
27

Номер детали на чертеже:

27

RIGHT LIFT CYLINDER FIXING PIPE SEAT

Заводской номер: LG816.07.05 Количество на модель: 1
LG816.07.05
1
28

Номер детали на чертеже:

28

PRESS PLATE

Заводской номер: LG816.07-003 Количество на модель: 2
LG816.07-003
2
33

Номер детали на чертеже:

33

Nut

Заводской номер: GB/T6170 Количество на модель: 6
GB/T6170
6
34

Номер детали на чертеже:

34

RIGHT CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.16 Количество на модель: 1
LG816.07.16
1
35

Номер детали на чертеже:

35

RIGHT CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.07 Количество на модель: 1
LG816.07.07
1
36

Номер детали на чертеже:

36

HOSE ASSEMBLY

Заводской номер: 20411-20GBx2W08x470 Количество на модель: 2
20411-20GBx2W08x470
2
37

Номер детали на чертеже:

37

ARM OIL CYLINDER

Заводской номер: LG816.07.02D Количество на модель: 2
LG816.07.02D
2
38

Номер детали на чертеже:

38

STEERING CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.08 Количество на модель: 1
LG816.07.08
1
39

Номер детали на чертеже:

39

PIPE FROM DISTRIBUTION VALVE TO STEERING CYLINDER SMALL CHAMBER

Заводской номер: LG816.07.14 Количество на модель: 1
LG816.07.14
1
40

Номер детали на чертеже:

40

IMPLEMENT VALVE

Заводской номер: LG816.07.19 Количество на модель: 1
LG816.07.19
1
43

Номер детали на чертеже:

43

Nut

Заводской номер: L1CH-22-30GB Количество на модель: 4
L1CH-22-30GB
4
45

Номер детали на чертеже:

45

PIPE FROM DISTRIBUTION VALVE TO STEERING BIG CHAMBER

Заводской номер: LG816.07.15 Количество на модель: 1
LG816.07.15
1
46

Номер детали на чертеже:

46

HOSE ASSEMBLY

Заводской номер: 20411-22GBx2W10x800 Количество на модель: 2
20411-22GBx2W10x800
2
47

Номер детали на чертеже:

47

LEFT CYLINDER BIG CHAMBER PIPE

Заводской номер: LG816.07.09 Количество на модель: 1
LG816.07.09
1
48

Номер детали на чертеже:

48

LEFT CYLINDER SMALL CHAMBER PIPE

Заводской номер: LG816.07.10 Количество на модель: 1
LG816.07.10
1
49

Номер детали на чертеже:

49

ADAPTER

Заводской номер: LG816.07-005 Количество на модель: 1
LG816.07-005
1
50

Номер детали на чертеже:

50

DISTRIBUTION VALVE PORT P CONNECTOR

Заводской номер: LG816.07-006 Количество на модель: 1
LG816.07-006
1
51

Номер детали на чертеже:

51

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 1
LG853.07-002
1
53

Номер детали на чертеже:

53

OIL RETURN PIPE SEAT

Заводской номер: LG816.07.11 Количество на модель: 1
LG816.07.11
1
54

Номер детали на чертеже:

54

Pipe clamp

Заводской номер: JB/T8870 Количество на модель: 2
JB/T8870
2
55

Номер детали на чертеже:

55

OIL RETURN TANK HOSE ASSEMBLY

Заводской номер: Ф25Х2-170тт Количество на модель: 1
Ф25Х2-170тт
1
56

Номер детали на чертеже:

56

OIL RETURN PIPE

Заводской номер: LG816.07.13 Количество на модель: 1
LG816.07.13
1
57

Номер детали на чертеже:

57

HOSE ASSEMBLY

Заводской номер: 20491-36Tx2N16x95 0/270° Количество на модель: 1
20491-36Tx2N16x95 0/270°
1
58

Номер детали на чертеже:

58

OIL SUCTION PIPE

Заводской номер: LG816.07.12 Количество на модель: 1
LG816.07.12
1
60

Номер детали на чертеже:

60

STUD

Заводской номер: GB/T898A Количество на модель: 2
GB/T898A
2
61

Номер детали на чертеже:

61

Oil return tank hose

Заводской номер: LG825.07-003 Количество на модель: 2
LG825.07-003
2
