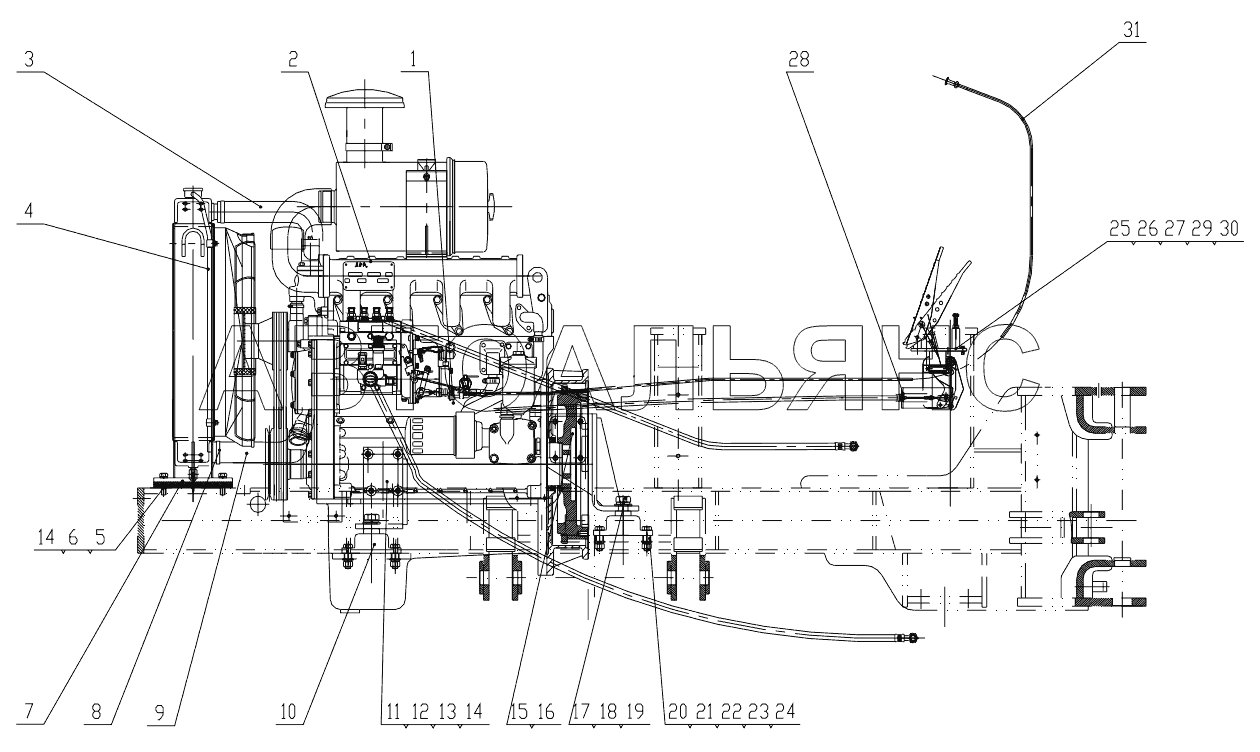

Diesel Engine System (CDM816B.01) CDM-816. Каталог 2011г.

Diesel Engine System (CDM816B.01) CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
21
25
28
29
31

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

THROTTLE FLEXIBLE SHAFT

Заводской номер: LG816B.01III.01 Количество на модель: 1
LG816B.01III.01
1
2

Номер детали на чертеже:

2

ENGINE

Заводской номер: LG816B.01III.03 Количество на модель: 1
LG816B.01III.03
1
3

Номер детали на чертеже:

3

RADIATOR WATER INLET PIPE

Заводской номер: LG818.01I-001 Количество на модель: 1
LG818.01I-001
1
4

Номер детали на чертеже:

4

RADIATOR

Заводской номер: LG818.01I.04 Количество на модель: 1
LG818.01I.04
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
7

Номер детали на чертеже:

7

RADIATOR RUBBER PAD

Заводской номер: LG816.01-002 Количество на модель: 2
LG816.01-002
2
8

Номер детали на чертеже:

8

Pipe clamp

Заводской номер: JB/T8870 Количество на модель: 4
JB/T8870
4
9

Номер детали на чертеже:

9

RADIATOR WATER OUTLET PIPE

Заводской номер: LG818.01I-003 Количество на модель: 1
LG818.01I-003
1
10

Номер детали на чертеже:

10

E-type absorber

Заводской номер: QX518.26.04 Количество на модель: 4
QX518.26.04
4
11

Номер детали на чертеже:

11

ENGINE RIGHT REAR BRACKET

Заводской номер: LG816B.01III.05 Количество на модель: 1
LG816B.01III.05
1
12

Номер детали на чертеже:

12

ENGINE LEFT REAR BRACKET

Заводской номер: LG816B.01III.06 Количество на модель: 1
LG816B.01III.06
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: GB/T93 Количество на модель: 20
GB/T93
20
15

Номер детали на чертеже:

15

ENGINE RIGHT FRONT BRACKET

Заводской номер: LG816B.01III.07 Количество на модель: 1
LG816B.01III.07
1
16

Номер детали на чертеже:

16

ENGINE LEFT FRONT BRACKET

Заводской номер: LG816B.01III.08 Количество на модель: 1
LG816B.01III.08
1
21

Номер детали на чертеже:

21

Nut

Заводской номер: GB/T6170 Количество на модель: 8
GB/T6170
8
25

Номер детали на чертеже:

25

Throttle pedal assembly

Заводской номер: LG853.01.06.02 Количество на модель: 1
LG853.01.06.02
1
28

Номер детали на чертеже:

28

FIXING BOARD

Заводской номер: LG810.01-008 Количество на модель: 1
LG810.01-008
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: GB/T96.1 Количество на модель: 2
GB/T96.1
2
31

Номер детали на чертеже:

31

SHUTOFF LINE

Заводской номер: LG816.01.02 Количество на модель: 1
LG816.01.02
1
Diesel Engine System (CDM816B.01) CDM-816
