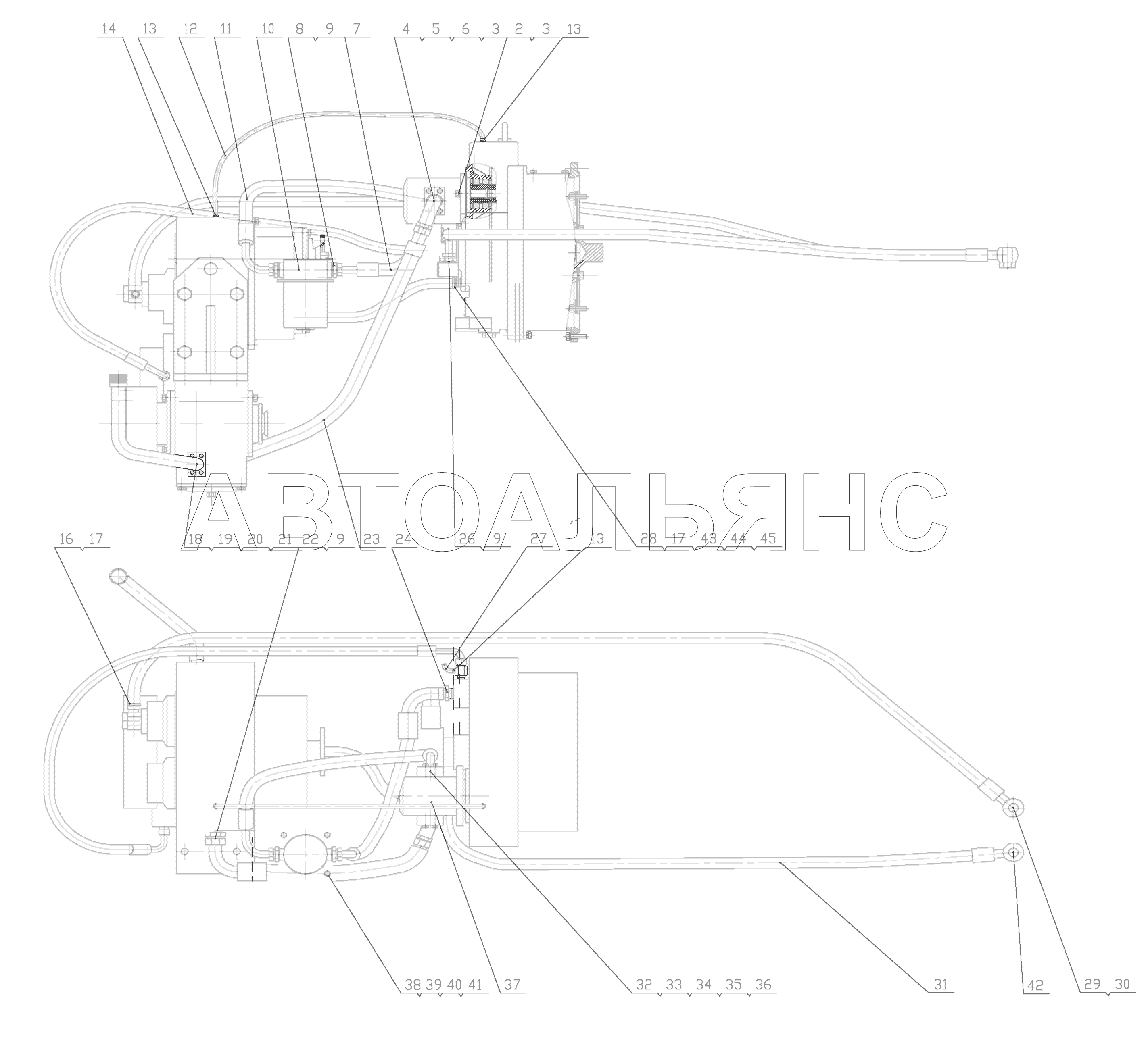

Transmission and torque converter hydraulic system CDM-816. Каталог 2010г.

Torque converter system CDM-816 Transmission system CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783 Количество на модель: 2
GB/T5783
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93 Количество на модель: 6
GB/T93
6
3

Номер детали на чертеже:

3

TRANSMISSION PUMP OIL SUCTION PIPE

Заводской номер: LG816.02.02.01 Количество на модель: 1
LG816.02.02.01
1
5

Номер детали на чертеже:

5

0-RING

Заводской номер: GB3452.1-92 Количество на модель: 1
GB3452.1-92
1
6

Номер детали на чертеже:

6

OIL FILTER OUTLET HOSE

Заводской номер: 90H-180-90H-19/18-II-540mm Количество на модель: 1
90H-180-90H-19/18-II-540mm
1
7

Номер детали на чертеже:

7

ADAPTER

Заводской номер: LG816.07-002 Количество на модель: 2
LG816.07-002
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: JB1002-77 Количество на модель: 4
JB1002-77
4
9

Номер детали на чертеже:

9

TRANSMISSION OIL FILTER

Заводской номер: LG816.02.02.05 Количество на модель: 1
LG816.02.02.05
1
10

Номер детали на чертеже:

10

TRANSMISSION PUMP OIL OUTLET HOSE

Заводской номер: 90F-90H/19/18-II-L650mm Количество на модель: 1
90F-90H/19/18-II-L650mm
1
11

Номер детали на чертеже:

11

TRANSMISSION OIL PRESSURE HOSE

Заводской номер: LG816.02.02.04 Количество на модель: 1
LG816.02.02.04
1
12

Номер детали на чертеже:

12

Pressure connector

Заводской номер: LG853.01-002 Количество на модель: 3
LG853.01-002
3
13

Номер детали на чертеже:

13

CONTROL VALVE OIL INLET HOSE

Заводской номер: 90H-90d-90H/13/14-II-L1560 Количество на модель: 1
90H-90d-90H/13/14-II-L1560
1
14

Номер детали на чертеже:

14

COOLER OIL RETURN HOSE

Заводской номер: c22X2-L2300 Количество на модель: 1
c22X2-L2300
1
15

Номер детали на чертеже:

15

Pipe clamp

Заводской номер: JB/ZQ3777-86 Количество на модель: 4
JB/ZQ3777-86
4
16

Номер детали на чертеже:

16

TRANSMISSION OIL FILLING PIPE

Заводской номер: LG816.02.02.02 Количество на модель: 1
LG816.02.02.02
1
19

Номер детали на чертеже:

19

O-RING

Заводской номер: GB3452.1-92 Количество на модель: 1
GB3452.1-92
1
20

Номер детали на чертеже:

20

TRANSMISSION OIL OUTLET CONNECTOR

Заводской номер: LG816.02.02-001 Количество на модель: 1
LG816.02.02-001
1
21

Номер детали на чертеже:

21

TRANSMISSION OIL SUCTION PIPE

Заводской номер: 90H-H/25/28-II-L950 Количество на модель: 1
90H-H/25/28-II-L950
1
22

Номер детали на чертеже:

22

ADAPTER

Заводской номер: LG816.02.02-003 Количество на модель: 1
LG816.02.02-003
1
23

Номер детали на чертеже:

23

ADAPTER

Заводской номер: LG816.02.02-006 Количество на модель: 1
LG816.02.02-006
1
24

Номер детали на чертеже:

24

TRANSMISSION OIL PRESSURE HOSE

Заводской номер: LG816.02.02.06 Количество на модель: 1
LG816.02.02.06
1
25

Номер детали на чертеже:

25

TRANSMISSION OIL RETURN HOSE

Заводской номер: c19x2-L220 Количество на модель: 2
c19x2-L220
2
26

Номер детали на чертеже:

26

ADAPTER

Заводской номер: LG816.02.02-002 Количество на модель: 1
LG816.02.02-002
1
28

Номер детали на чертеже:

28

HOSE FROM TORQUE CONVERTER TO COOLER

Заводской номер: H-90H-16/16-II-L1350 Количество на модель: 1
H-90H-16/16-II-L1350
1
29

Номер детали на чертеже:

29

PRESS PLATE

Заводской номер: LG816.07-001 Количество на модель: 1
LG816.07-001
1
32

Номер детали на чертеже:

32

Washer

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
33

Номер детали на чертеже:

33

O-RING

Заводской номер: GB3452.1-92 Количество на модель: 1
GB3452.1-92
1
34

Номер детали на чертеже:

34

TRANSMISSION PUMP

Заводской номер: LG816.02.02.07 Количество на модель: 1
LG816.02.02.07
1
38

Номер детали на чертеже:

38

NUT

Заводской номер: GB/T 6170 Количество на модель: 4
GB/T 6170
4
39

Номер детали на чертеже:

39

ADAPTER

Заводской номер: 306014D Количество на модель: 1
306014D
1
40

Номер детали на чертеже:

40

TRANSIT CONNECTOR

Заводской номер: LG816.02.02-007 Количество на модель: 1
LG816.02.02-007
1
41

Номер детали на чертеже:

41

T-CONNECTOR WELDMENT

Заводской номер: LG816.02.02.08 Количество на модель: 1
LG816.02.02.08
1
42

Номер детали на чертеже:

42

TRANSMISSION OIL RETURN HOSE

Заводской номер: c19x2-L400 Количество на модель: 1
c19x2-L400
1
