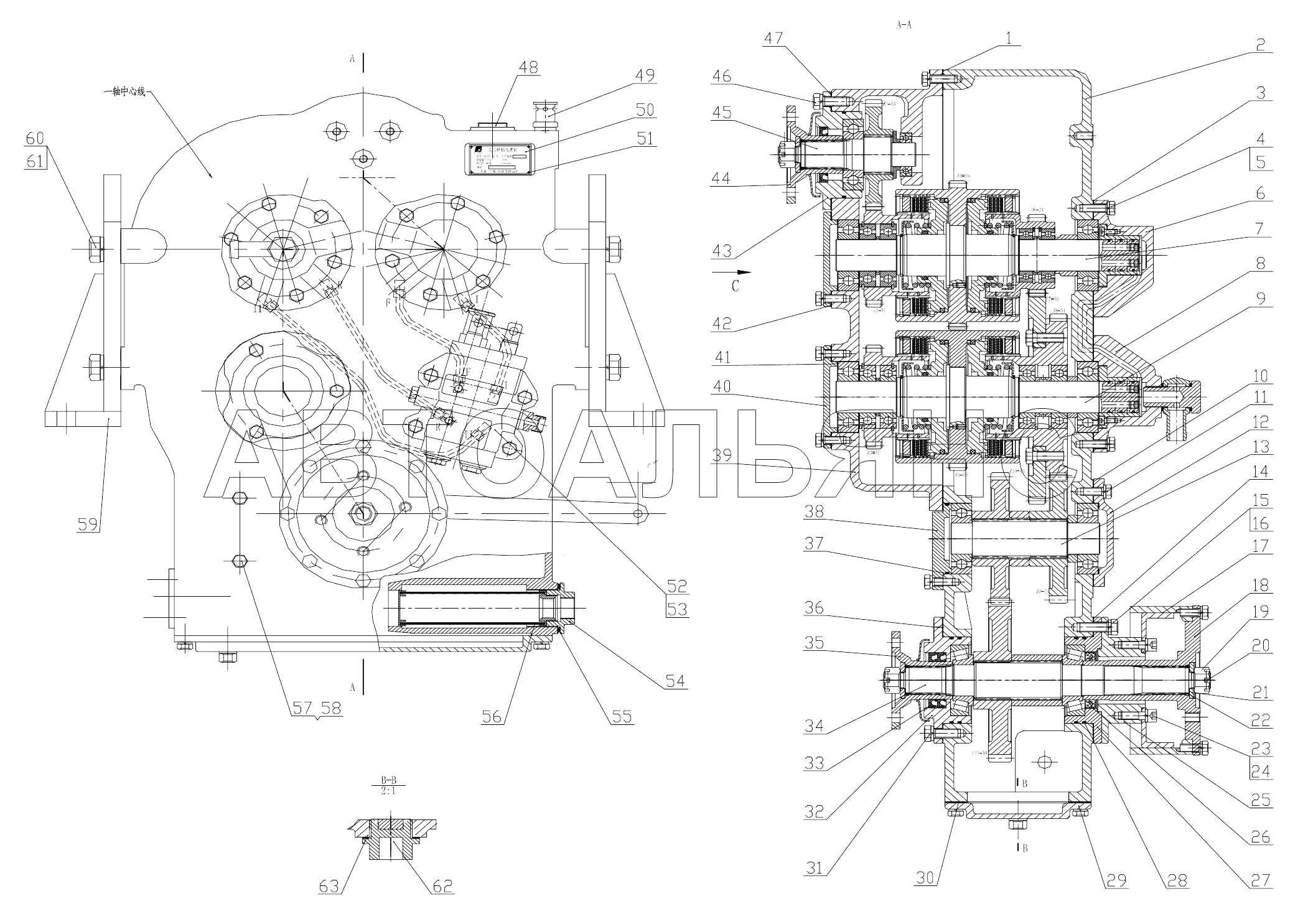

Transmission assembly CDM-816. Каталог 2010г.

Transmission system CDM-816 Shaft I assembly CDM-816

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GASKET

Заводской номер: LG816.03.01-001 Количество на модель: 1
LG816.03.01-001
1
2

Номер детали на чертеже:

2

TRANSMISSION ASSEMBLY

Заводской номер: LG816.03.01.01 Количество на модель: 1
LG816.03.01.01
1
3

Номер детали на чертеже:

3

GASKET

Заводской номер: LG816.03.01-002 Количество на модель: 2
LG816.03.01-002
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 31
GB/T5783-2000
31
5

Номер детали на чертеже:

5

Washer

Заводской номер: GB/T93-1987 Количество на модель: 61
GB/T93-1987
61
6

Номер детали на чертеже:

6

SHAFT II FRONT END COVER ASSEMBLY

Заводской номер: LG816.03.01.02 Количество на модель: 1
LG816.03.01.02
1
7

Номер детали на чертеже:

7

SHAFT II ASSEMBLY

Заводской номер: LG816.03.01.03 Количество на модель: 1
LG816.03.01.03
1
8

Номер детали на чертеже:

8

SHAFT III FRONT END COVER ASSEMBLY

Заводской номер: LG816.03.01.04 Количество на модель: 1
LG816.03.01.04
1
9

Номер детали на чертеже:

9

SHAFT III ASSEMBLY

Заводской номер: LG816.03.01.05 Количество на модель: 1
LG816.03.01.05
1
10

Номер детали на чертеже:

10

GASKET

Заводской номер: LG816.03.01-003 Количество на модель: 1
LG816.03.01-003
1
12

Номер детали на чертеже:

12

SHAFT IV FRONT END COVER

Заводской номер: LG816.03.01-004 Количество на модель: 1
LG816.03.01-004
1
13

Номер детали на чертеже:

13

SHAFT IV ASSEMBLY

Заводской номер: LG816.03.01.06 Количество на модель: 1
LG816.03.01.06
1
14

Номер детали на чертеже:

14

GASKET

Заводской номер: LG816.03.01-005 Количество на модель: 1
LG816.03.01-005
1
17

Номер детали на чертеже:

17

BRAKE

Заводской номер: LG816.03.01.07 Количество на модель: 1
LG816.03.01.07
1
18

Номер детали на чертеже:

18

FRONT OUTLET FLANGE

Заводской номер: LG816.03.01-006 Количество на модель: 1
LG816.03.01-006
1
19

Номер детали на чертеже:

19

HEXAGON SLOTTED NUT

Заводской номер: LG816.03.01-007 Количество на модель: 3
LG816.03.01-007
3
20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: GB/T91-2000 Количество на модель: 3
GB/T91-2000
3
21

Номер детали на чертеже:

21

WASHER

Заводской номер: LG816.03.01-008 Количество на модель: 3
LG816.03.01-008
3
22

Номер детали на чертеже:

22

O-RING

Заводской номер: GB/T3452.1-92 Количество на модель: 3
GB/T3452.1-92
3
23

Номер детали на чертеже:

23

HEXAGON SOCKET HEAD CAP SCREW

Заводской номер: GB/T70.1-2000 Количество на модель: 4
GB/T70.1-2000
4
24

Номер детали на чертеже:

24

WASHER

Заводской номер: GB/T95-1985 Количество на модель: 4
GB/T95-1985
4
25

Номер детали на чертеже:

25

BRAKE BRACKET

Заводской номер: LG816.03.01-009 Количество на модель: 1
LG816.03.01-009
1
26

Номер детали на чертеже:

26

SEAL RING

Заводской номер: GB/T13871-1992 Количество на модель: 1
GB/T13871-1992
1
27

Номер детали на чертеже:

27

SHAFT V FRONT BEARING SEAT

Заводской номер: LG816.03.01-010 Количество на модель: 1
LG816.03.01-010
1
28

Номер детали на чертеже:

28

O-RING

Заводской номер: GB/T3452.1-92 Количество на модель: 5
GB/T3452.1-92
5
29

Номер детали на чертеже:

29

OIL PAN

Заводской номер: LG816.03.01-011 Количество на модель: 1
LG816.03.01-011
1
30

Номер детали на чертеже:

30

GASKET

Заводской номер: LG816.03.01-012 Количество на модель: 1
LG816.03.01-012
1
32

Номер детали на чертеже:

32

SHAFT V REAR BEARING SEAT

Заводской номер: LG816.03.01-013 Количество на модель: 1
LG816.03.01-013
1
33

Номер детали на чертеже:

33

SEAL RING

Заводской номер: GB/T13871-1992 Количество на модель: 3
GB/T13871-1992
3
34

Номер детали на чертеже:

34

SHAFT V ASSEMBLY

Заводской номер: LG816.03.01.08 Количество на модель: 1
LG816.03.01.08
1
35

Номер детали на чертеже:

35

REAR OUTPUT FLANGE

Заводской номер: LG816.03.01.09 Количество на модель: 1
LG816.03.01.09
1
36

Номер детали на чертеже:

36

ADJUSTING WASHER

Заводской номер: LG816.03.01-014 Количество на модель: 1
LG816.03.01-014
1
37

Номер детали на чертеже:

37

O-RING

Заводской номер: GB/T3452.1-90 Количество на модель: 1
GB/T3452.1-90
1
38

Номер детали на чертеже:

38

SHAFT IV REAR END COVER

Заводской номер: LG816.03.01-015 Количество на модель: 1
LG816.03.01-015
1
39

Номер детали на чертеже:

39

END COVER

Заводской номер: LG816.03.01-016 Количество на модель: 1
LG816.03.01-016
1
40

Номер детали на чертеже:

40

SHAFT III REAR END COVER

Заводской номер: LG816.03.01-017 Количество на модель: 1
LG816.03.01-017
1
41

Номер детали на чертеже:

41

ADJUSTING WASHER

Заводской номер: LG816.03.01-018 Количество на модель: 3
LG816.03.01-018
3
42

Номер детали на чертеже:

42

GASKET

Заводской номер: LG816.03.01-019 Количество на модель: 1
LG816.03.01-019
1
43

Номер детали на чертеже:

43

SHAFT I BEARING SEAT

Заводской номер: LG816.03.01-020 Количество на модель: 1
LG816.03.01-020
1
44

Номер детали на чертеже:

44

INLET FLANGE

Заводской номер: LG816.03.01.10 Количество на модель: 1
LG816.03.01.10
1
45

Номер детали на чертеже:

45

SHAFT I ASSEMBLY

Заводской номер: LG816.03.01.11 Количество на модель: 1
LG816.03.01.11
1
47

Номер детали на чертеже:

47

GASKET

Заводской номер: LG816.03.01-021 Количество на модель: 1
LG816.03.01-021
1
48

Номер детали на чертеже:

48

PLUG SCREW

Заводской номер: LG816.03.01-022 Количество на модель: 1
LG816.03.01-022
1
49

Номер детали на чертеже:

49

VENT VALVE

Заводской номер: LG816.03.01.12 Количество на модель: 1
LG816.03.01.12
1
50

Номер детали на чертеже:

50

NAMEPLATE

Заводской номер: LG816.03.01-023 Количество на модель: 1
LG816.03.01-023
1
51

Номер детали на чертеже:

51

RIVET

Заводской номер: GB/T867-1986 Количество на модель: 4
GB/T867-1986
4
52

Номер детали на чертеже:

52

CONTROL VALVE

Заводской номер: LG816.03.01.13 Количество на модель: 1
LG816.03.01.13
1
53

Номер детали на чертеже:

53

GASKET

Заводской номер: LG816.03.01-024 Количество на модель: 1
LG816.03.01-024
1
54

Номер детали на чертеже:

54

PIPE CONNECTOR

Заводской номер: LG816.03.01-025 Количество на модель: 1
LG816.03.01-025
1
55

Номер детали на чертеже:

55

COMBINATION SEAL WASHER

Заводской номер: JB892-77 Количество на модель: 1
JB892-77
1
56

Номер детали на чертеже:

56

OIL FILTER

Заводской номер: LG816.03.01.14 Количество на модель: 1
LG816.03.01.14
1
57

Номер детали на чертеже:

57

BOLT

Заводской номер: LG816.03.01-026 Количество на модель: 2
LG816.03.01-026
2
58

Номер детали на чертеже:

58

COMBINATION SEAL WASHER

Заводской номер: JB892-77 Количество на модель: 2
JB892-77
2
59

Номер детали на чертеже:

59

BRACKET

Заводской номер: LG816.03.01.15 Количество на модель: 2
LG816.03.01.15
2
60

Номер детали на чертеже:

60

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 8
GB/T5782-2000
8
61

Номер детали на чертеже:

61

Washer

Заводской номер: GB/T93-87 Количество на модель: 8
GB/T93-87
8
62

Номер детали на чертеже:

62

DRAIN PLUG

Заводской номер: LG816.03.01.16 Количество на модель: 1
LG816.03.01.16
1
63

Номер детали на чертеже:

63

COMBINATION SEAL WASHER

Заводской номер: JB892-77 Количество на модель: 1
JB892-77
1
