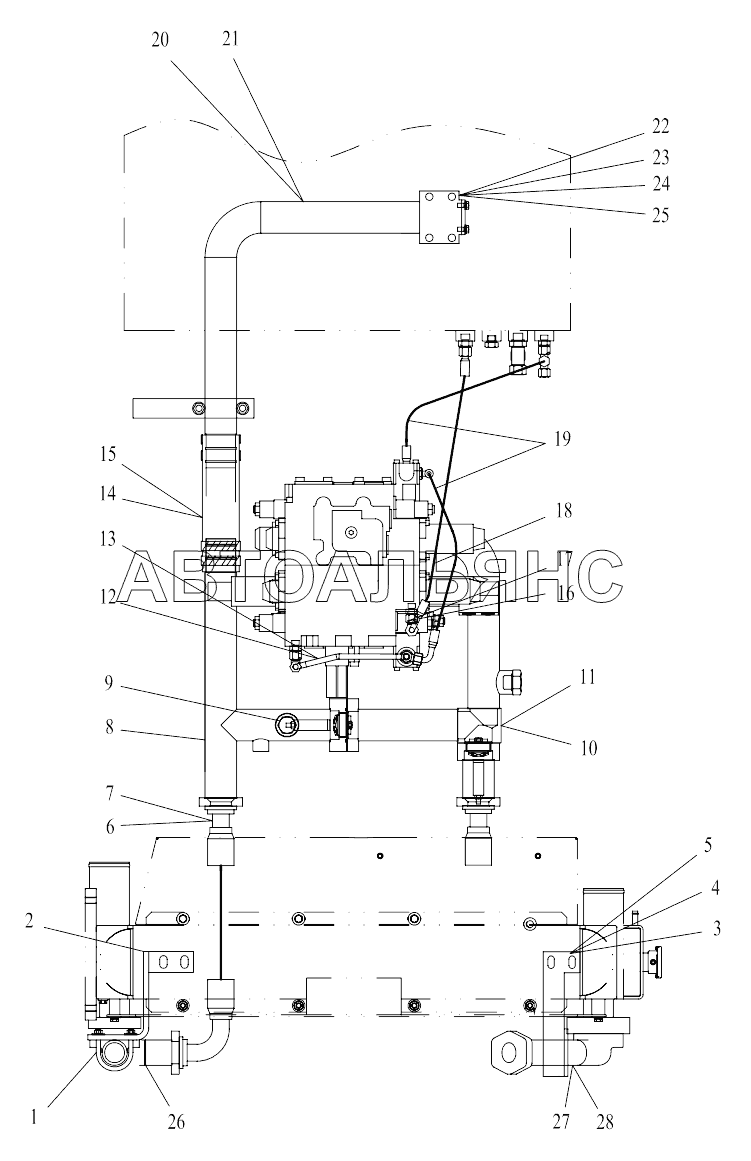

OIL RETURN LINES CDM-6240. Каталог 2015г.

OIL RETURN LINES CDM-6240 WORK EQUIPMENT LINES CDM-6240

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

U-BOLT 48

Заводской номер: 51256000904 Количество на модель: 2
51256000904
2
2

Номер детали на чертеже:

2

SUPPORT BOARD 5

Заводской номер: 30605000162 Количество на модель: 1
30605000162
1
3

Номер детали на чертеже:

3

SUPPORT BOARD 6

Заводской номер: 30605000163 Количество на модель: 1
30605000163
1
4

Номер детали на чертеже:

4

BOLT M10x25

Заводской номер: 51204101122 Количество на модель: 4
51204101122
4
5

Номер детали на чертеже:

5

WASHER 10

Заводской номер: 51421100121 Количество на модель: 4
51421100121
4
6

Номер детали на чертеже:

6

HOSE ASS'Y

Заводской номер: 17272008973 Количество на модель: 2
17272008973
2
7

Номер детали на чертеже:

7

FLANGE COMPONENT

Заводской номер: 60911010317 Количество на модель: 4
60911010317
4
8

Номер детали на чертеже:

8

OIL RETURN PIPE 2

Заводской номер: 30605000158 Количество на модель: 1
30605000158
1
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 60911011025 Количество на модель: 1
60911011025
1
10

Номер детали на чертеже:

10

OIL RETURN PIPE 1

Заводской номер: 30605000157 Количество на модель: 1
30605000157
1
11

Номер детали на чертеже:

11

CHECK VALVE

Заводской номер: 60304000031 Количество на модель: 1
60304000031
1
12

Номер детали на чертеже:

12

PIPE Dr1-Dr3

Заводской номер: 30605000974 Количество на модель: 1
30605000974
1
13

Номер детали на чертеже:

13

END RIGHT-ANGLE ADJUSTABLE CONNECTOR

Заводской номер: 60911010089 Количество на модель: 2
60911010089
2
14

Номер детали на чертеже:

14

OIL RETURN HOSE

Заводской номер: 30605100204 Количество на модель: 1
30605100204
1
15

Номер детали на чертеже:

15

CLAMP SLTB-67~75/19

Заводской номер: 56931003601 Количество на модель: 4
56931003601
4
16

Номер детали на чертеже:

16

END RIGHT-ANGLE ADJUSTABLE CONNECTOR

Заводской номер: 60911010023 Количество на модель: 1
60911010023
1
17

Номер детали на чертеже:

17

END STRAIGHT CONNECTOR

Заводской номер: 60911010034 Количество на модель: 1
60911010034
1
18

Номер детали на чертеже:

18

HOSE ASS'Y

Заводской номер: 17272004969 Количество на модель: 1
17272004969
1
19

Номер детали на чертеже:

19

HOSE ASS'Y

Заводской номер: 17272003191 Количество на модель: 2
17272003191
2
20

Номер детали на чертеже:

20

OIL RETURN PIPE 3

Заводской номер: 30605000159 Количество на модель: 1
30605000159
1
21

Номер детали на чертеже:

21

BOLT M12x95

Заводской номер: 51203113421 Количество на модель: 4
51203113421
4
22

Номер детали на чертеже:

22

COVER BOARD

Заводской номер: 30605100066 Количество на модель: 1
30605100066
1
23

Номер детали на чертеже:

23

O-RING 24.99x3.53

Заводской номер: 56900000204 Количество на модель: 1
56900000204
1
24

Номер детали на чертеже:

24

BOLT M8x25

Заводской номер: 51204091122 Количество на модель: 4
51204091122
4
25

Номер детали на чертеже:

25

WASHER 8

Заводской номер: 51421090121 Количество на модель: 4
51421090121
4
26

Номер детали на чертеже:

26

OIL COOLING LOWER PIPE

Заводской номер: 30605000161 Количество на модель: 1
30605000161
1
27

Номер детали на чертеже:

27

O-RING 47.22x3.53

Заводской номер: 56900001104 Количество на модель: 2
56900001104
2
28

Номер детали на чертеже:

28

OIL COOLING UPPER PIPE

Заводской номер: 30605000160 Количество на модель: 1
30605000160
1
