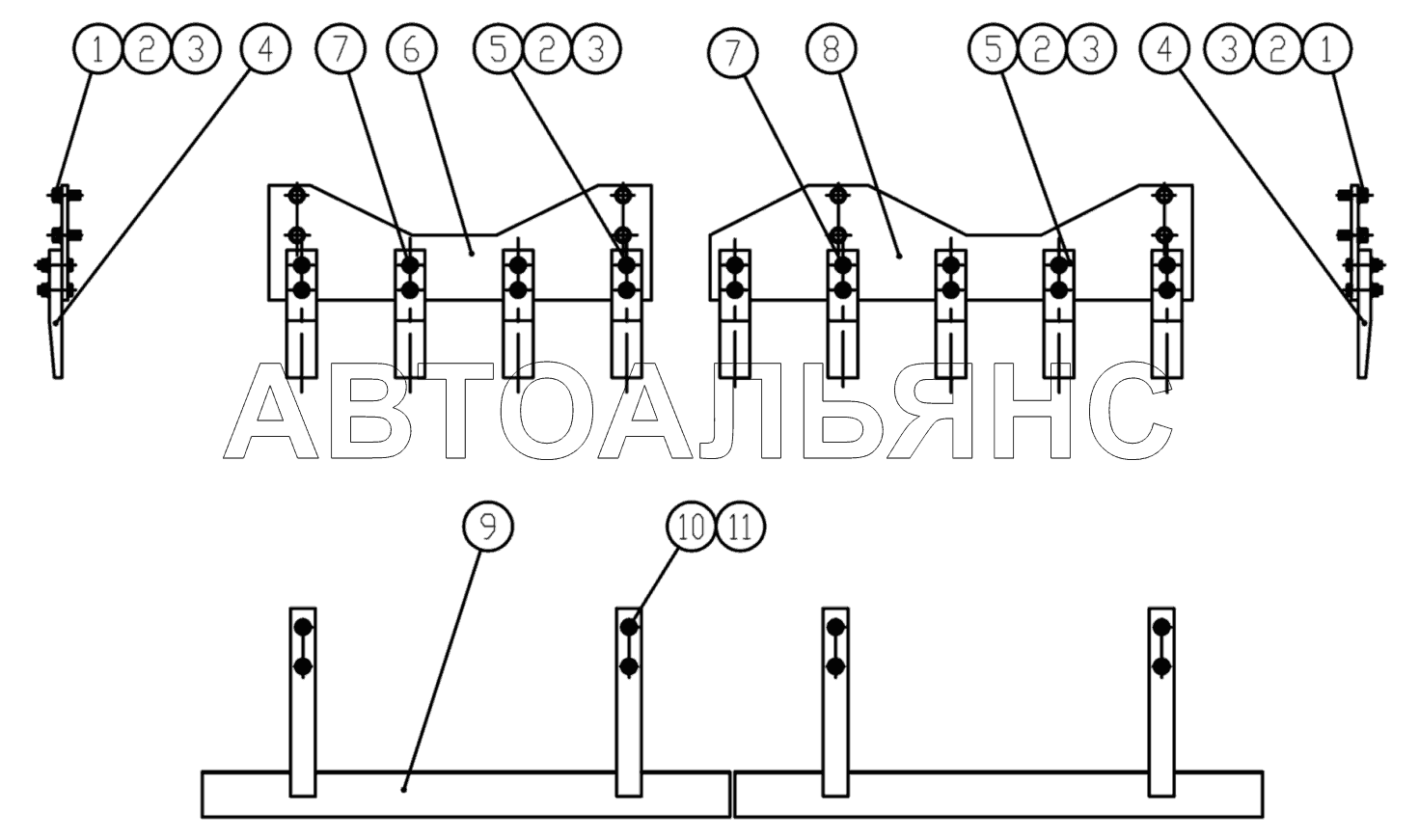

Scraper system CDM-512D. Каталог 2014г.

Hood assembly CDM-512D Electric system CDM-512D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783 Количество на модель: 16
GB/T5783
16
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93 Количество на модель: 52
GB/T93
52
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1 Количество на модель: 52
GB/T97.1
52
4

Номер детали на чертеже:

4

Rear scraper tooth

Заводской номер: LG520A.91.04-001 Количество на модель: 18
LG520A.91.04-001
18
6

Номер детали на чертеже:

6

Support plate

Заводской номер: LG520D.31.02-001 Количество на модель: 2
LG520D.31.02-001
2
7

Номер детали на чертеже:

7

Nut

Заводской номер: GB/T6170 Количество на модель: 36
GB/T6170
36
8

Номер детали на чертеже:

8

Support plate

Заводской номер: LG520D.31.01-001 Количество на модель: 2
LG520D.31.01-001
2
9

Номер детали на чертеже:

9

Scraper plate weldment

Заводской номер: LG520D.09.01 Количество на модель: 4
LG520D.09.01
4
10

Номер детали на чертеже:

10

Washer 12

Заводской номер: DIN6796 Количество на модель: 16
DIN6796
16
