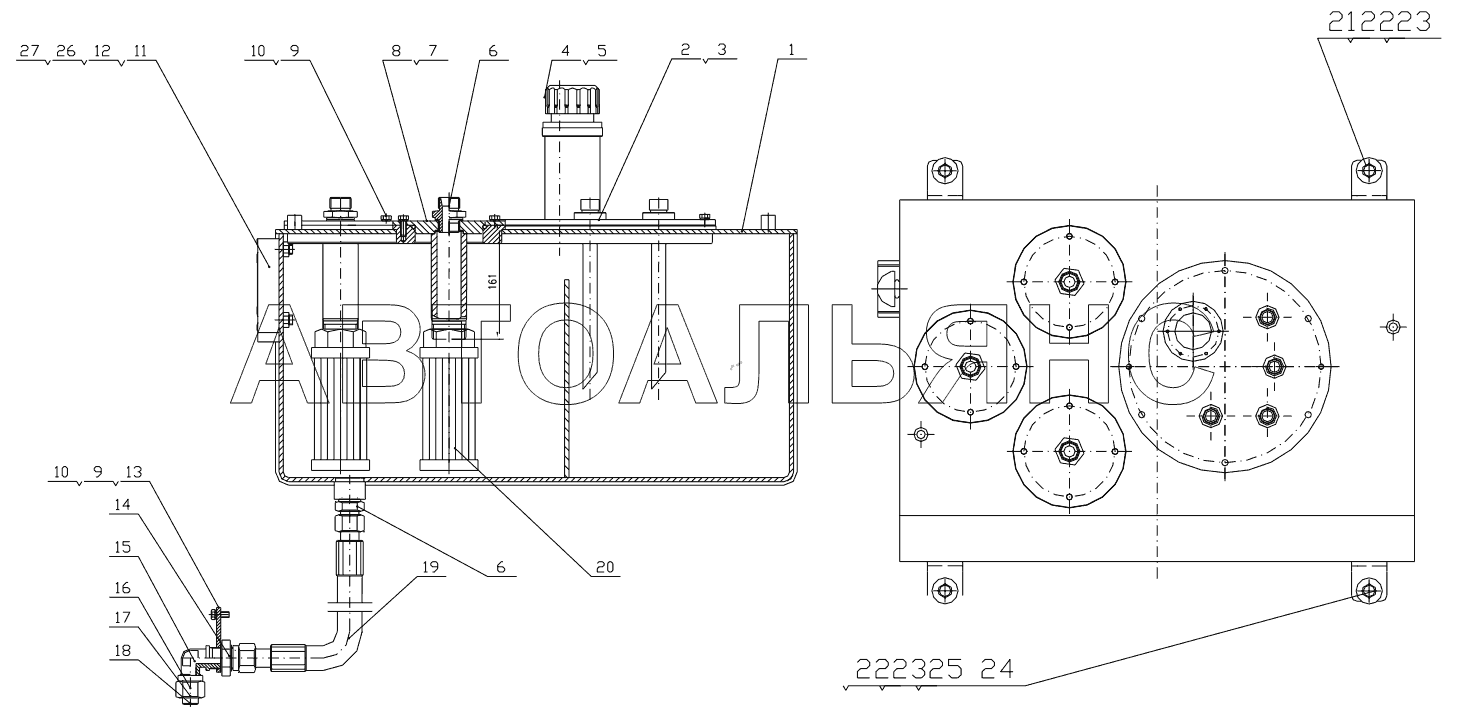

Hydraulic oil tank assembly CDM-512D. Каталог 2014г.

Control system CDM-512D Articulated bracket assembly CDM-512D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic oil tank weldment

Заводской номер: LG520D.13.01 Количество на модель: 1
LG520D.13.01
1
2

Номер детали на чертеже:

2

Cover board weldment

Заводской номер: LG512D.13.01 Количество на модель: 1
LG512D.13.01
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: GB/T3452.1 Количество на модель: 1
GB/T3452.1
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: GB/T818 Количество на модель: 4
GB/T818
4
5

Номер детали на чертеже:

5

Precompression air filter

Заводской номер: PAFZ-0.02-0.55-20.F Количество на модель: 1
PAFZ-0.02-0.55-20.F
1
6

Номер детали на чертеже:

6

Connector

Заводской номер: 1CH30 Количество на модель: 4
1CH30
4
8

Номер детали на чертеже:

8

Oil suction cover weldment

Заводской номер: LG520D.13.03 Количество на модель: 3
LG520D.13.03
3
9

Номер детали на чертеже:

9

Bolt

Заводской номер: GB/T5783 Количество на модель: 20
GB/T5783
20
10

Номер детали на чертеже:

10

Washer

Заводской номер: GB/T93 Количество на модель: 20
GB/T93
20
11

Номер детали на чертеже:

11

Liquid level gauge

Заводской номер: YWZ-100T Количество на модель: 1
YWZ-100T
1
12

Номер детали на чертеже:

12

Liquid level valve

Заводской номер: YD Количество на модель: 2
YD
2
13

Номер детали на чертеже:

13

Fixing board

Заводской номер: LG520D.13-002 Количество на модель: 1
LG520D.13-002
1
14

Номер детали на чертеже:

14

Nut M30x2

Заводской номер: GB/T3763 Количество на модель: 1
GB/T3763
1
15

Номер детали на чертеже:

15

Connector

Заводской номер: GB/T3749.2 Количество на модель: 1
GB/T3749.2
1
16

Номер детали на чертеже:

16

Sleeve 22

Заводской номер: GB/T3764 Количество на модель: 1
GB/T3764
1
17

Номер детали на чертеже:

17

Nut

Заводской номер: GB/T3759 Количество на модель: 1
GB/T3759
1
18

Номер детали на чертеже:

18

Plug

Заводской номер: LG520D.13-001 Количество на модель: 1
LG520D.13-001
1
19

Номер детали на чертеже:

19

Hose assembly

Заводской номер: 20411-30x1W2x500 Количество на модель: 1
20411-30x1W2x500
1
20

Номер детали на чертеже:

20

Oil suction filter

Заводской номер: WU-160x80-JXU-160x80-J Количество на модель: 3
WU-160x80-JXU-160x80-J
3
23

Номер детали на чертеже:

23

Washer

Заводской номер: GB/T96.1 Количество на модель: 4
GB/T96.1
4
25

Номер детали на чертеже:

25

Nut

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
26

Номер детали на чертеже:

26

Combined washer

Заводской номер: JB/T982 Количество на модель: 2
JB/T982
2
27

Номер детали на чертеже:

27

Metric lock nut

Заводской номер: L8C-22 Количество на модель: 2
L8C-22
2
