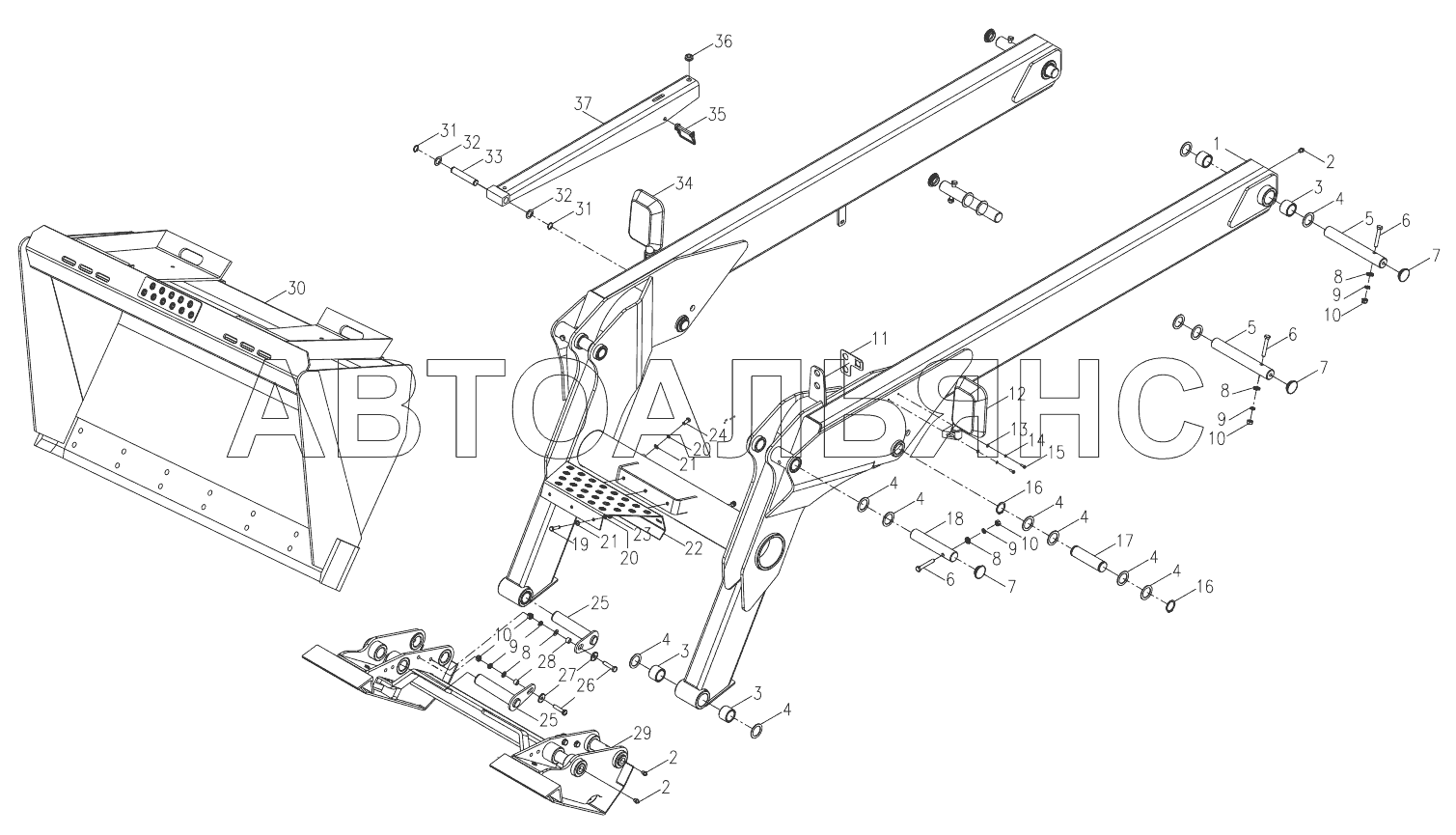

Implement Assembly CDM-307. Каталог 2013г.

Frame System (LG308/LG312) CDM-307 Bucket seat assembly CDM-307

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lift arm weldment

Заводской номер: LG307.11.03 Количество на модель:
LG307.11.03
1

Номер детали на чертеже:

1

Lift arm weldment

Заводской номер: LG308.11.03 Количество на модель:
LG308.11.03
2

Номер детали на чертеже:

2

Straight pressure oil cup

Заводской номер: JB/T7940.1 Количество на модель:
JB/T7940.1
3

Номер детали на чертеже:

3

Shaft bush

Заводской номер: LG308.11-001 Количество на модель:
LG308.11-001
4

Номер детали на чертеже:

4

Washer

Заводской номер: LG308.11-009 Количество на модель:
LG308.11-009
5

Номер детали на чертеже:

5

Articulated pin shaft of lift frame

Заводской номер: LG308.11-002 Количество на модель:
LG308.11-002
6

Номер детали на чертеже:

6

Bolt

Заводской номер: GB/T5782 Количество на модель:
GB/T5782
7

Номер детали на чертеже:

7

Rubber cover

Заводской номер: LG308.11-013 Количество на модель:
LG308.11-013
8

Номер детали на чертеже:

8

Washer

Заводской номер: GB/T97.1 Количество на модель:
GB/T97.1
9

Номер детали на чертеже:

9

Washer

Заводской номер: GB/T93 Количество на модель:
GB/T93
10

Номер детали на чертеже:

10

Nut

Заводской номер: GB/T6170 Количество на модель:
GB/T6170
11

Номер детали на чертеже:

11

Attachment harness connector fixing plate

Заводской номер: LG308.11-014 Количество на модель:
LG308.11-014
12

Номер детали на чертеже:

12

Left rear mirror

Заводской номер: LG308.11-011 Количество на модель:
LG308.11-011
15

Номер детали на чертеже:

15

Screw

Заводской номер: GB/T70 Количество на модель:
GB/T70
16

Номер детали на чертеже:

16

Sprag

Заводской номер: GB/T894.1 Количество на модель:
GB/T894.1
17

Номер детали на чертеже:

17

Articulated pin shaft of lift cylinder

Заводской номер: LG308.11-003 Количество на модель:
LG308.11-003
18

Номер детали на чертеже:

18

Articulated pin shaft of bucket cylinder

Заводской номер: LG308.11-004 Количество на модель:
LG308.11-004
19

Номер детали на чертеже:

19

Bolt

Заводской номер: GB/T5783 Количество на модель:
GB/T5783
22

Номер детали на чертеже:

22

Pedal

Заводской номер: LG308.11-007 Количество на модель:
LG308.11-007
25

Номер детали на чертеже:

25

Pin shaft of lift bucket adapter

Заводской номер: LG308.11.04 Количество на модель:
LG308.11.04
27

Номер детали на чертеже:

27

Washer

Заводской номер: GB/T96.1 Количество на модель:
GB/T96.1
28

Номер детали на чертеже:

28

Sheath

Заводской номер: LG308.11-005 Количество на модель:
LG308.11-005
29

Номер детали на чертеже:

29

Bucket adapter assembly

Заводской номер: LG308.11.02 Количество на модель:
LG308.11.02
30

Номер детали на чертеже:

30

Bucket

Заводской номер: LG312.11.01 Количество на модель:
LG312.11.01
30

Номер детали на чертеже:

30

Bucket

Заводской номер: LG308.11.01 Количество на модель:
LG308.11.01
30

Номер детали на чертеже:

30

Bucket

Заводской номер: LG307.11.01 Количество на модель:
LG307.11.01
32

Номер детали на чертеже:

32

Washer

Заводской номер: LG308.11-010 Количество на модель:
LG308.11-010
33

Номер детали на чертеже:

33

Lift safe rod connecting pin shaft

Заводской номер: LG308.11-006 Количество на модель:
LG308.11-006
34

Номер детали на чертеже:

34

Right rear mirror

Заводской номер: LG308.11-012 Количество на модель:
LG308.11-012
35

Номер детали на чертеже:

35

Safe pin

Заводской номер: LG308.11.06 Количество на модель:
LG308.11.06
36

Номер детали на чертеже:

36

Rubber pad

Заводской номер: LG308.11-008 Количество на модель:
LG308.11-008
37

Номер детали на чертеже:

37

Safe rod

Заводской номер: LG308.11.05 Количество на модель:
LG308.11.05
