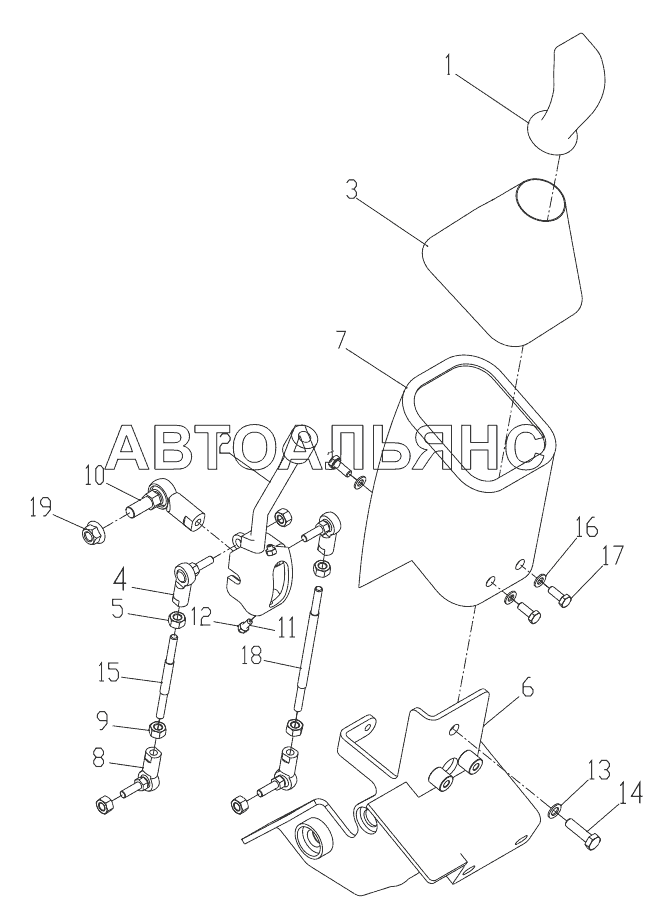

Right Operation Assembly CDM-307. Каталог 2013г.

Left Operation Assembly CDM-307 Foot Operation Assembly CDM-307

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
12
13
14
15
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Handle assembly

Заводской номер: LG308.05.01.03 Количество на модель:
LG308.05.01.03
2

Номер детали на чертеже:

2

Right operation staff

Заводской номер: LG308.05.04.01 Количество на модель:
LG308.05.04.01
3

Номер детали на чертеже:

3

Left bellow sheath

Заводской номер: LG308.05.01-003 Количество на модель:
LG308.05.01-003
4

Номер детали на чертеже:

4

End joint bearing

Заводской номер: LG308.05.06 Количество на модель:
LG308.05.06
5

Номер детали на чертеже:

5

Nut

Заводской номер: GB/T6170 Количество на модель:
GB/T6170
6

Номер детали на чертеже:

6

Right operation bracket

Заводской номер: LG308.05.04.02 Количество на модель:
LG308.05.04.02
7

Номер детали на чертеже:

7

Left operation hood

Заводской номер: LG308.05.01.05 Количество на модель:
LG308.05.01.05
8

Номер детали на чертеже:

8

Joint bearing levorotation

Заводской номер: LG308.05.07 Количество на модель:
LG308.05.07
10

Номер детали на чертеже:

10

Joint bearing

Заводской номер: LG308.05.01.04 Количество на модель:
LG308.05.01.04
12

Номер детали на чертеже:

12

Screw

Заводской номер: GB/T80-85 Количество на модель:
GB/T80-85
13

Номер детали на чертеже:

13

Washer

Заводской номер: GB/T97.1 Количество на модель:
GB/T97.1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5783 Количество на модель:
GB/T5783
15

Номер детали на чертеже:

15

pull rod

Заводской номер: LG308.05.01-001 Количество на модель:
LG308.05.01-001
18

Номер детали на чертеже:

18

pull rod

Заводской номер: LG308.05.01-002 Количество на модель:
LG308.05.01-002
19

Номер детали на чертеже:

19

Nut

Заводской номер: GB/T6177.1 Количество на модель:
GB/T6177.1
20

Номер детали на чертеже:

20

Nut

Заводской номер: GB/T889.1 Количество на модель:
GB/T889.1
