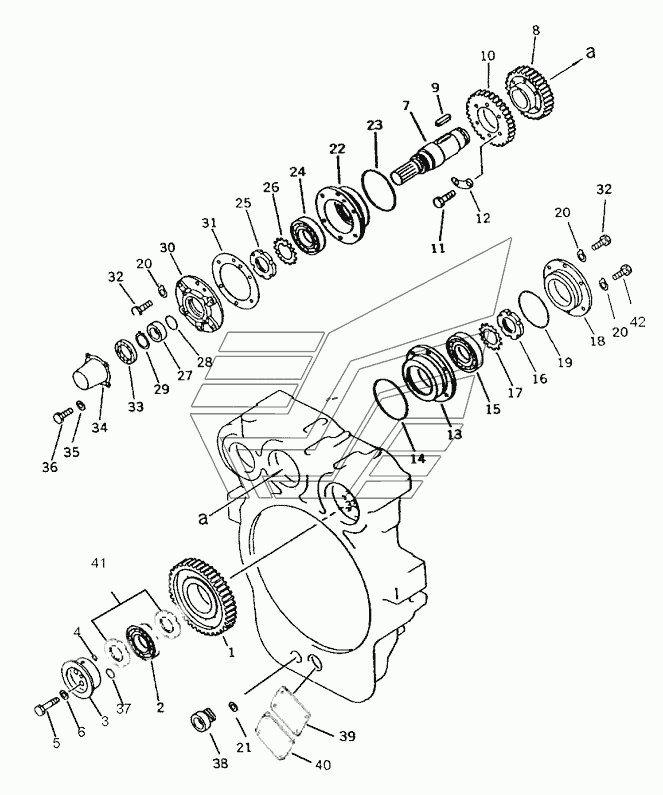

04E0105 TRANSFER CASE (SPECIAL FOR SHANG CHAI) CLG-B160. Каталог 2010г.

04E0105 TRANSFER CASE (SPECIAL FOR SHANG CHAI) CLG-B160 04E0105 TRANSFER CASE (SPECIAL FOR SHANG CHAI) CLG-B160

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Gear

Заводской номер: 41A0269 Количество на модель: 1

41A0269

1

2

Номер детали на чертеже:

2

Needle bearing

Заводской номер: 20B0239 Количество на модель: 1

20B0239

1

3

Номер детали на чертеже:

3

Shaft

Заводской номер: 60A2078 Количество на модель: 1

60A2078

1

4

Номер детали на чертеже:

4

O-ring

Заводской номер: 12B1466 Количество на модель: 1

12B1466

1

5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01B0796 Количество на модель: 3

01B0796

3

6

Номер детали на чертеже:

6

Washer

Заводской номер: 10A4507 Количество на модель: 3

10A4507

3

7

Номер детали на чертеже:

7

Shaft

Заводской номер: 62A0289 Количество на модель: 1

62A0289

1

8

Номер детали на чертеже:

8

Gear

Заводской номер: 41A0271 Количество на модель: 1

41A0271

1

9

Номер детали на чертеже:

9

Key

Заводской номер: 09B0093 Количество на модель: 1

09B0093

1

10

Номер детали на чертеже:

10

Gear

Заводской номер: 41A0270 Количество на модель: 1

41A0270

1

11

Номер детали на чертеже:

11

Bolt

Заводской номер: 01B0790 Количество на модель: 6

01B0790

6

12

Номер детали на чертеже:

12

Washer

Заводской номер: 10A4513 Количество на модель: 3

10A4513

3

13

Номер детали на чертеже:

13

Case

Заводской номер: 72A1208 Количество на модель: 1

72A1208

1

14

Номер детали на чертеже:

14

O-ring

Заводской номер: 84A1273 Количество на модель: 1

84A1273

1

15

Номер детали на чертеже:

15

Bearing

Заводской номер: 22B0084 Количество на модель: 1

22B0084

1

16

Номер детали на чертеже:

16

Nut

Заводской номер: 03B1225 Количество на модель: 1

03B1225

1

17

Номер детали на чертеже:

17

Washer

Заводской номер: 06V0251 Количество на модель: 1

06V0251

1

18

Номер детали на чертеже:

18

Cover

Заводской номер: 72A1209 Количество на модель: 1

72A1209

1

19

Номер детали на чертеже:

19

O-ring

Заводской номер: 12B1372 Количество на модель: 2

12B1372

2

20

Номер детали на чертеже:

20

Washer

Заводской номер: 06B0397 Количество на модель: 12

06B0397

12

21

Номер детали на чертеже:

21

O-ring

Заводской номер: 12B1200 Количество на модель: 1

12B1200

1

22

Номер детали на чертеже:

22

Case

Заводской номер: 70A0451 Количество на модель: 1

70A0451

1

23

Номер детали на чертеже:

23

O-ring

Заводской номер: 83A1011 Количество на модель: 2

83A1011

2

24

Номер детали на чертеже:

24

Bearing

Заводской номер: 21B0160 Количество на модель: 1

21B0160

1

27

Номер детали на чертеже:

27

Collar

Заводской номер: 56A1281 Количество на модель: 1

56A1281

1

28

Номер детали на чертеже:

28

O-ring

Заводской номер: 12B1464 Количество на модель: 1

12B1464

1

29

Номер детали на чертеже:

29

Кольцо упорное

Заводской номер: 07B0049 Количество на модель: 1

07B0049

1

30

Номер детали на чертеже:

30

Cover

Заводской номер: 70A0447 Количество на модель: 1

70A0447

1

31

Номер детали на чертеже:

31

Gasket

Заводской номер: 82A0847 Количество на модель: 1

82A0847

1

32

Номер детали на чертеже:

32

Болт

Заводской номер: 00B0239 Количество на модель: 10

00B0239

10

33

Номер детали на чертеже:

33

Oil seal

Заводской номер: 16B0065 Количество на модель: 1

16B0065

1

34

Номер детали на чертеже:

34

Cap

Заводской номер: 12A2814 Количество на модель: 1

12A2814

1

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 06B0003 Количество на модель: 4

06B0003

4

36

Номер детали на чертеже:

36

Болт

Заводской номер: 05B0052 Количество на модель: 4

05B0052

4

37

Номер детали на чертеже:

37

O-ring

Заводской номер: 12B1468 Количество на модель: 1

12B1468

1

38

Номер детали на чертеже:

38

Plug

Заводской номер: 03B1121 Количество на модель: 1

03B1121

1

39

Номер детали на чертеже:

39

Gasket

Заводской номер: 82A0848 Количество на модель: 1

82A0848

1

40

Номер детали на чертеже:

40

Cover

Заводской номер: 12A2815 Количество на модель: 1

12A2815

1

41

Номер детали на чертеже:

41

Race

Заводской номер: 52A0834 Количество на модель: 2

52A0834

2

42

Номер детали на чертеже:

42

BOLT

Заводской номер: 00B0386 Количество на модель: 2

00B0386

2
