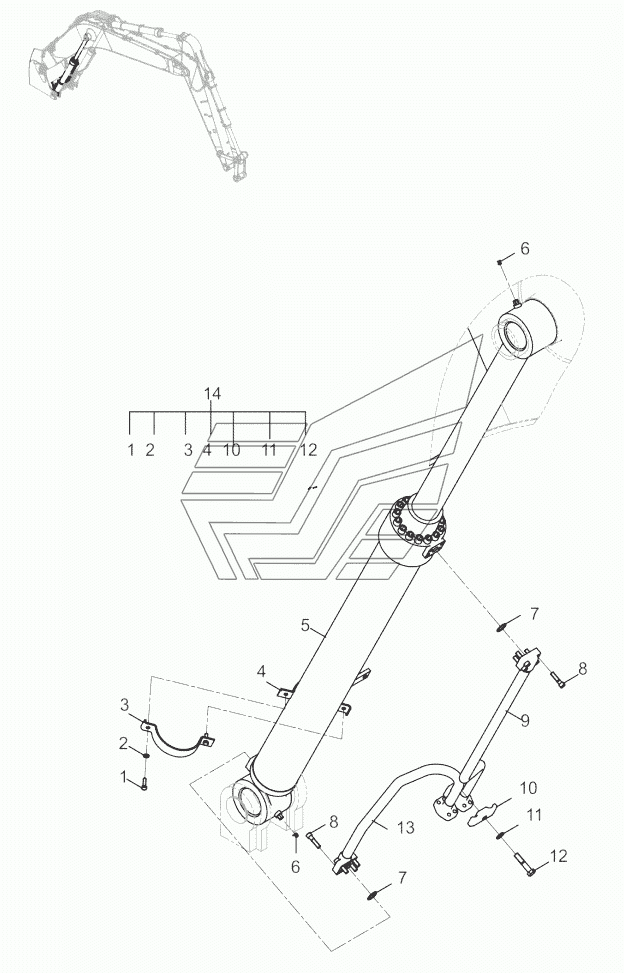

11Y0043-003-02 WORK IMPLEMENT LINES AS CLG-933E. Каталог 2010г.

11Y0043-003-01 WORK IMPLEMENT LINES AS CLG-933E 11Y0043-003-03 WORK IMPLEMENT LINES AS CLG-933E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOOM CYLINDER AS-RH

Заводской номер: 10C1920 Количество на модель: 1
10C1920
1
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 00B0458 Количество на модель: 4
00B0458
4
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 06B0472 Количество на модель: 4
06B0472
4
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 21A3398 Количество на модель: 2
21A3398
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 17D0634 Количество на модель: 1
17D0634
1
5

Номер детали на чертеже:

5

BOOM CYLINDER

Заводской номер: 10C1672 Количество на модель: 1
10C1672
1
6

Номер детали на чертеже:

6

Защита

Заводской номер: 86A0258 Количество на модель: 5
86A0258
5
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 8
12B0445
8
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 04B0671 Количество на модель: 12
04B0671
12
9

Номер детали на чертеже:

9

TUBE AS

Заводской номер: 10D8034 Количество на модель: 1
10D8034
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 72A0619 Количество на модель: 2
72A0619
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 06B0798 Количество на модель: 1
06B0798
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01B0491 Количество на модель: 1
01B0491
1
13

Номер детали на чертеже:

13

TUBE AS

Заводской номер: 10D8606 Количество на модель: 1
10D8606
1
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 09C1125 Количество на модель: 1
09C1125
1
11Y0043-003-01 WORK IMPLEMENT LINES AS CLG-933E 11Y0043-003-03 WORK IMPLEMENT LINES AS CLG-933E
