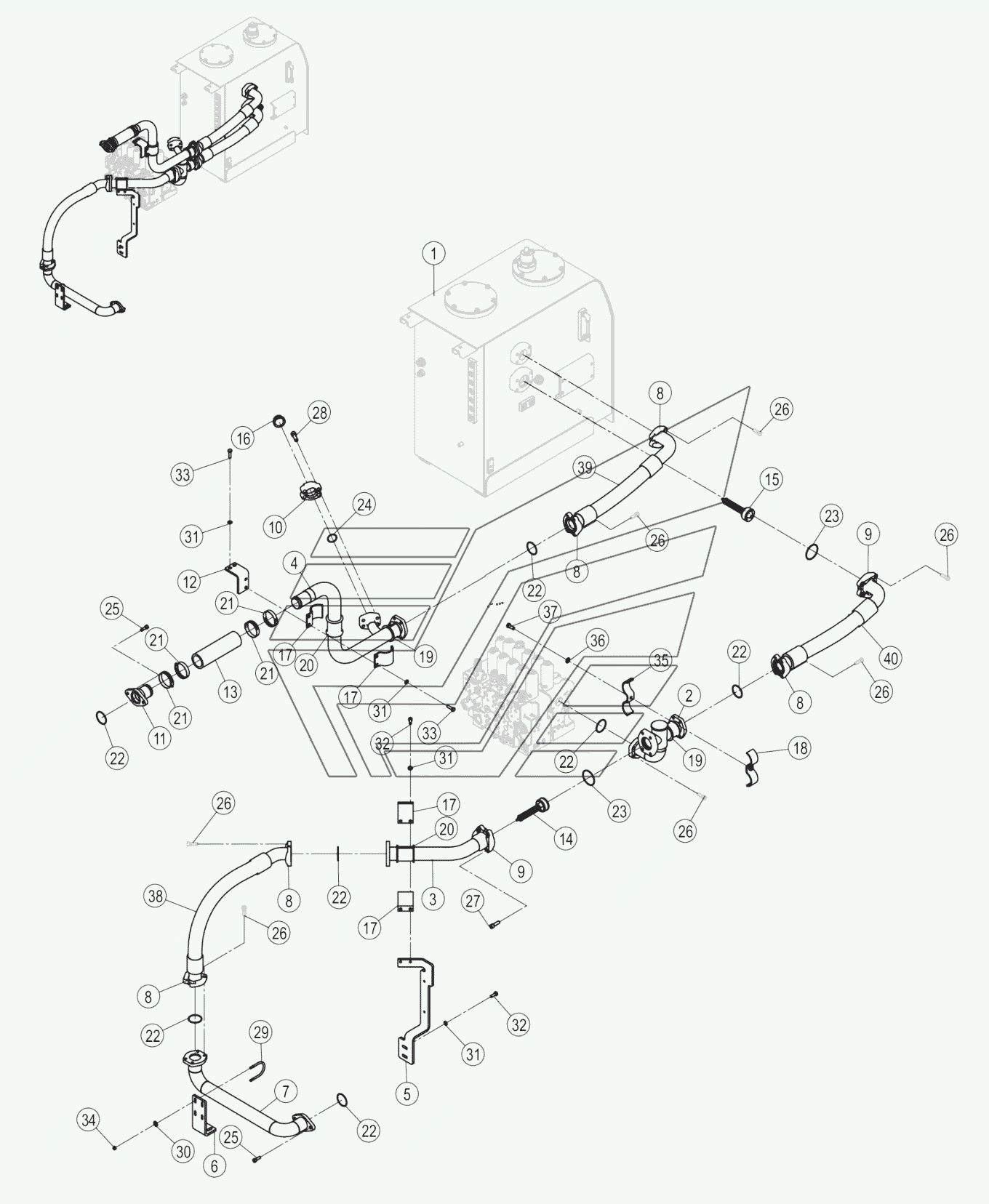

15Y0690-000-05 MAIN HYDRAULIC SYSTEM CLG-933E. Каталог 2010г.

15Y0690-000-04 MAIN HYDRAULIC SYSTEM CLG-933E 15Y0690-000-06 MAIN HYDRAULIC SYSTEM CLG-933E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HYDRAULIC OIL TANK

Заводской номер: 21C0908 Количество на модель: 1
21C0908
1
2

Номер детали на чертеже:

2

TUBE AS

Заводской номер: 10D8462 Количество на модель: 1
10D8462
1
3

Номер детали на чертеже:

3

TUBE AS

Заводской номер: 10D8177 Количество на модель: 1
10D8177
1
4

Номер детали на чертеже:

4

TUBE AS

Заводской номер: 09D8350 Количество на модель: 1
09D8350
1
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 29A7391 Количество на модель: 1
29A7391
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 29A2167 Количество на модель: 1
29A2167
1
7

Номер детали на чертеже:

7

TUBE AS

Заводской номер: 10D8135 Количество на модель: 1
10D8135
1
8

Номер детали на чертеже:

8

SPLIT FLANGE

Заводской номер: 04A0189 Количество на модель: 5
04A0189
5
9

Номер детали на чертеже:

9

SPLIT FLANGE

Заводской номер: 04A0392 Количество на модель: 2
04A0392
2
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 72A0465 Количество на модель: 2
72A0465
2
11

Номер детали на чертеже:

11

TUBE AS

Заводской номер: 10D8542 Количество на модель: 1
10D8542
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 00D8872 Количество на модель: 1
00D8872
1
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 30A1248 Количество на модель: 1
30A1248
1
14

Номер детали на чертеже:

14

CHECK VALVE

Заводской номер: 12C2385 Количество на модель: 1
12C2385
1
15

Номер детали на чертеже:

15

CHECK VALVE

Заводской номер: 12C2387 Количество на модель: 1
12C2387
1
16

Номер детали на чертеже:

16

PLUG

Заводской номер: 05A0687 Количество на модель: 1
05A0687
1
17

Номер детали на чертеже:

17

CLAMP

Заводской номер: 22A5812 Количество на модель: 4
22A5812
4
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 17D0898 Количество на модель: 1
17D0898
1
19

Номер детали на чертеже:

19

JACKET

Заводской номер: 83A1249 Количество на модель: 2
83A1249
2
20

Номер детали на чертеже:

20

JACKET

Заводской номер: 83A1462 Количество на модель: 2
83A1462
2
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 09C1833 Количество на модель: 4
09C1833
4
22

Номер детали на чертеже:

22

Кольцо круглого сечения

Заводской номер: 12B0447 Количество на модель: 8
12B0447
8
23

Номер детали на чертеже:

23

Кольцо круглого сечения

Заводской номер: 12B0448 Количество на модель: 3
12B0448
3
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 12B0821 Количество на модель: 2
12B0821
2
25

Номер детали на чертеже:

25

SCREW

Заводской номер: 04B0413 Количество на модель: 84
04B0413
84
26

Номер детали на чертеже:

26

SCREW

Заводской номер: SCREW Количество на модель: 32
SCREW
32
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 04B0703 Количество на модель: 4
04B0703
4
28

Номер детали на чертеже:

28

SCREW

Заводской номер: 04B0757 Количество на модель: 8
04B0757
8
29

Номер детали на чертеже:

29

U-BOLT

Заводской номер: 63A0300 Количество на модель: 2
63A0300
2
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 06B0671 Количество на модель: 4
06B0671
4
31

Номер детали на чертеже:

31

WASHER

Заводской номер: 06B0472 Количество на модель: 31
06B0472
31
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 00B0520 Количество на модель: 13
00B0520
13
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 00B0458 Количество на модель: 4
00B0458
4
34

Номер детали на чертеже:

34

NUT

Заводской номер: 03B2115 Количество на модель: 4
03B2115
4
35

Номер детали на чертеже:

35

CLAMP

Заводской номер: 22A4150 Количество на модель: 1
22A4150
1
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 06B0668 Количество на модель: 18
06B0668
18
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 00B0427 Количество на модель: 1
00B0427
1
38

Номер детали на чертеже:

38

HOSE AS

Заводской номер: 07C3534 Количество на модель: 1
07C3534
1
39

Номер детали на чертеже:

39

HOSE AS

Заводской номер: 07C4266 Количество на модель: 1
07C4266
1
40

Номер детали на чертеже:

40

HOSE AS

Заводской номер: 07C4267 Количество на модель: 1
07C4267
1
