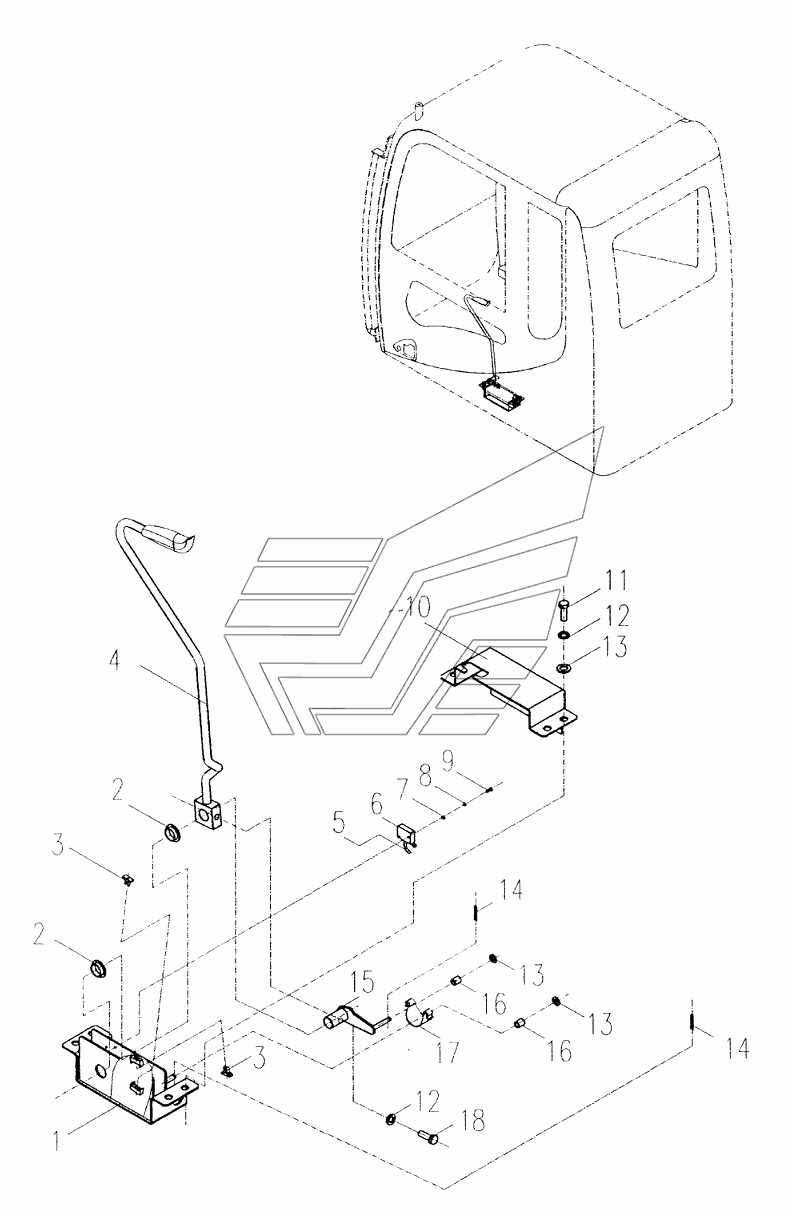

Электронная система CLG-925. Каталог 2015г.

Электронная система CLG-925 Электронная система CLG-925

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Панель монтажная нижняя

Заводской номер: 35D0106 Количество на модель:
35D0106
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 89A0053 Количество на модель: 2
89A0053
2
3

Номер детали на чертеже:

3

Блок ограничительный

Заводской номер: 89A0052 Количество на модель: 2
89A0052
2
4

Номер детали на чертеже:

4

Рычаг управления отсечным клапаном

Заводской номер: 24C0138 Количество на модель: 1
24C0138
1
5

Номер детали на чертеже:

5

Выключатель

Заводской номер: 34B0119 Количество на модель: 1
34B0119
1
6

Номер детали на чертеже:

6

Жгут проводов выключателя

Заводской номер: 08C0907 Количество на модель: 1
08C0907
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0101 Количество на модель: 2
06B0101
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 06B0133 Количество на модель: 2
06B0133
2
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 04B0031 Количество на модель: 2
04B0031
2
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 20A2809 Количество на модель: 1
20A2809
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: 04B0186 Количество на модель: 4
04B0186
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 06B0001 Количество на модель: 2
06B0001
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: 08B0007 Количество на модель: 2
08B0007
2
15

Номер детали на чертеже:

15

Вал

Заводской номер: 12D0076 Количество на модель: 1
12D0076
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 33A0241 Количество на модель: 2
33A0241
2
17

Номер детали на чертеже:

17

Пружина пластинчатая

Заводской номер: 75А0168 Количество на модель: 1
75А0168
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 00B0005 Количество на модель: 1
00B0005
1
