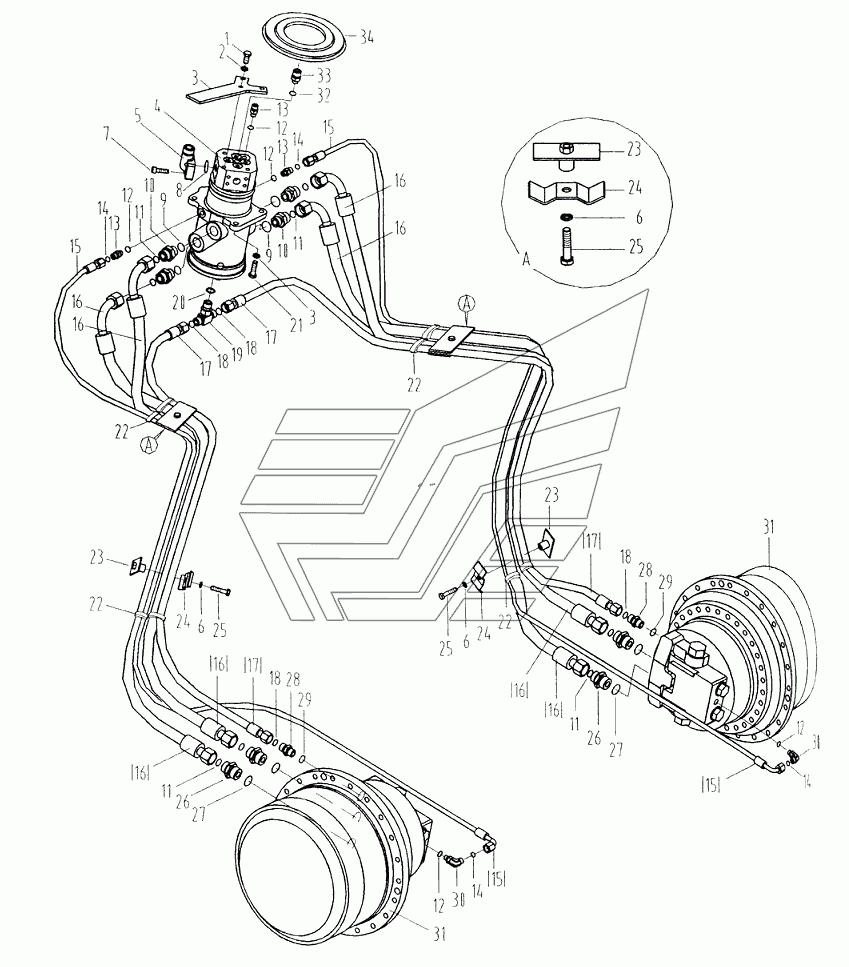

Гидравлический трубопровод ходовой части CLG-925. Каталог 2015г.

Гидроцилиндр ковша CLG-925 Центральное соединение CLG-925

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 00B0011 Количество на модель: 3
00B0011
3
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0008 Количество на модель: 7
06B0008
7
3

Номер детали на чертеже:

3

Пластина фиксирующая

Заводской номер: 13A0670 Количество на модель: 1
13A0670
1
4

Номер детали на чертеже:

4

Центральное соединение

Заводской номер: 12C0152 Количество на модель: 1
12C0152
1
5

Номер детали на чертеже:

5

Соединение фланцевое

Заводской номер: 03А0143 Количество на модель: 4
03А0143
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0002 Количество на модель: 4
06B0002
4
7

Номер детали на чертеже:

7

Винт

Заводской номер: 00B0084 Количество на модель: 16
00B0084
16
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0444 Количество на модель: 4
12B0444
4
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 12B0431 Количество на модель: 4
12B0431
4
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 00A0726 Количество на модель: 4
00A0726
4
11

Номер детали на чертеже:

11

Кольцо круглого сечения

Заводской номер: 12B0438 Количество на модель: 8
12B0438
8
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0428 Количество на модель: 5
12B0428
5
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: 00A0727 Количество на модель: 3
00A0727
3
14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 12B0434 Количество на модель: 4
12B0434
4
15

Номер детали на чертеже:

15

Рукав

Заводской номер: 06C0003 Количество на модель: 2
06C0003
2
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 07C0002 Количество на модель: 4
07C0002
4
17

Номер детали на чертеже:

17

Рукав

Заводской номер: 06C0004 Количество на модель: 2
06C0004
2
18

Номер детали на чертеже:

18

Кольцо круглого сечения

Заводской номер: 12B0436 Количество на модель: 4
12B0436
4
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: 32C0062 Количество на модель: 1
32C0062
1
20

Номер детали на чертеже:

20

Кольцо круглого сечения

Заводской номер: 12B0430 Количество на модель: 1
12B0430
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 00B0013 Количество на модель: 4
00B0013
4
22

Номер детали на чертеже:

22

Хомут

Заводской номер: 37B0004 Количество на модель: 8
37B0004
8
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 00D0019 Количество на модель: 4
00D0019
4
24

Номер детали на чертеже:

24

Пластина нажимная

Заводской номер: 20A0085 Количество на модель: 4
20A0085
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 00B0048 Количество на модель: 4
00B0048
4
26

Номер детали на чертеже:

26

Штуцер

Заводской номер: 00A0730 Количество на модель: 4
00A0730
4
27

Номер детали на чертеже:

27

Кольцо круглого сечения

Заводской номер: 12B0432 Количество на модель: 4
12B0432
4
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: 00A0731 Количество на модель: 2
00A0731
2
30

Номер детали на чертеже:

30

Штуцер

Заводской номер: 31C0071 Количество на модель: 2
31C0071
2
31

Номер детали на чертеже:

31

Мотор и редуктор хода

Заводской номер: 11C0025 Количество на модель: 2
11C0025
2
32

Номер детали на чертеже:

32

Кольцо круглого сечения

Заводской номер: 12B0429 Количество на модель: 1
12B0429
1
33

Номер детали на чертеже:

33

Штуцер

Заводской номер: 00A0728 Количество на модель: 1
00A0728
1
34

Номер детали на чертеже:

34

Крышка

Заводской номер: 82A0017 Количество на модель: 1
82A0017
1
