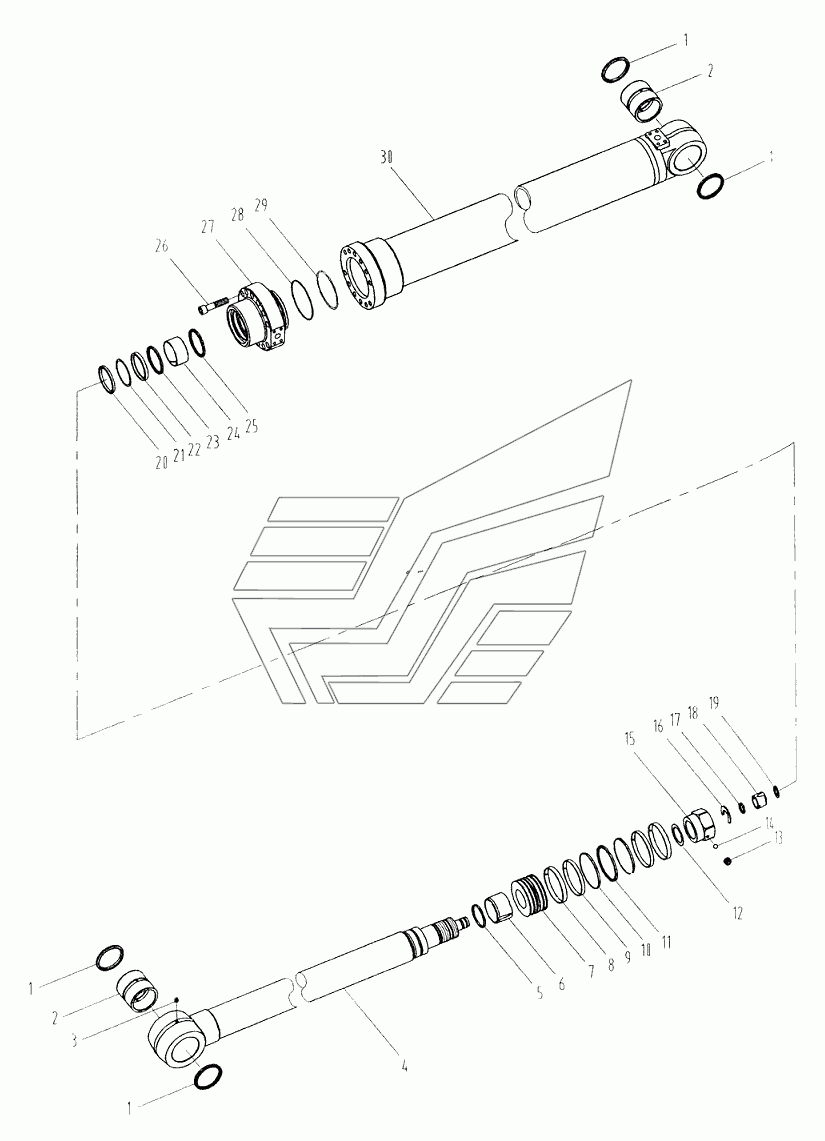

Гидроцилиндр рукояти ковша CLG-925. Каталог 2015г.

Гидроцилиндр стрелы CLG-925 Гидроцилиндр ковша CLG-925

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо уплотнительное

Заводской номер: 13B0241 Количество на модель: 4

13B0241

4

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 55A0733 Количество на модель: 2

55A0733

2

3

Номер детали на чертеже:

3

Ниппель

Заводской номер: 10B0014 Количество на модель: 1

10B0014

1

4

Номер детали на чертеже:

4

Шток поршня

Заводской номер: 61A0300 Количество на модель: 1

61A0300

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 80A0175 Количество на модель: 1

80A0175

1

6

Номер детали на чертеже:

6

Кольцо демпферное

Заводской номер: 55A0734 Количество на модель: 1

55A0734

1

7

Номер детали на чертеже:

7

Поршень

Заводской номер: 50A0085 Количество на модель: 1

50A0085

1

8

Номер детали на чертеже:

8

Кольцо уплотнительное

Заводской номер: 85A0242 Количество на модель: 2

85A0242

2

9

Номер детали на чертеже:

9

Кольцо уплотнительное

Заводской номер: 85A0243 Количество на модель: 2

85A0243

2

10

Номер детали на чертеже:

10

Кольцо упорное

Заводской номер: 07B0092 Количество на модель: 2

07B0092

2

11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: 34C0229 Количество на модель: 1

34C0229

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 57A0242 Количество на модель: 1

57A0242

1

13

Номер детали на чертеже:

13

Винт

Заводской номер: 04B0286 Количество на модель: 1

04B0286

1

14

Номер детали на чертеже:

14

Шарик

Заводской номер: 20B0047 Количество на модель: 1

20B0047

1

15

Номер детали на чертеже:

15

Гайка

Заводской номер: 03B0467 Количество на модель: 1

03B0467

1

16

Номер детали на чертеже:

16

Кольцо упорное

Заводской номер: 76A0110 Количество на модель: 1

76A0110

1

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 80A0176 Количество на модель: 1

80A0176

1

18

Номер детали на чертеже:

18

Кольцо демпферное

Заводской номер: 55A0735 Количество на модель: 1

55A0735

1

19

Номер детали на чертеже:

19

Кольцо стопорное

Заводской номер: 76A0111 Количество на модель: 2

76A0111

2

20

Номер детали на чертеже:

20

Кольцо пылезащитное

Заводской номер: 13B0244 Количество на модель: 1

13B0244

1

21

Номер детали на чертеже:

21

Кольцо упорное

Заводской номер: 07B0093 Количество на модель: 1

07B0093

1

22

Номер детали на чертеже:

22

Кольцо U-образного сечения

Заводской номер: 13B0245 Количество на модель: 1

13B0245

1

23

Номер детали на чертеже:

23

Кольцо уплотнительное

Заводской номер: 80A0077 Количество на модель: 1

80A0077

1

24

Номер детали на чертеже:

24

Кольцо уплотнительное

Заводской номер: 85A0244 Количество на модель: 1

85A0244

1

25

Номер детали на чертеже:

25

Кольцо уплотнительное

Заводской номер: 80A0178 Количество на модель: 1

80A0178

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: 04B0287 Количество на модель: 12

04B0287

12

27

Номер детали на чертеже:

27

Крышка гидроцилиндра

Заводской номер: 53A0286 Количество на модель: 1

53A0286

1

28

Номер детали на чертеже:

28

Кольцо упорное

Заводской номер: 07B0094 Количество на модель: 1

07B0094

1

29

Номер детали на чертеже:

29

Кольцо круглого сечения

Заводской номер: 12B0508 Количество на модель: 1

12B0508

1

30

Номер детали на чертеже:

30

Корпус гидроцилиндра

Заводской номер: 13D0158 Количество на модель: 1

13D0158

1
