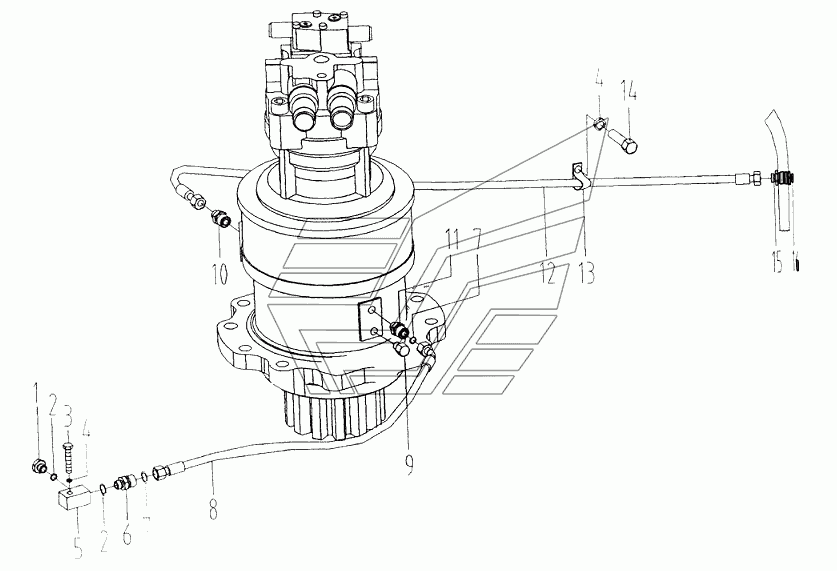

Смазочный трубопровод поворотной платформы CLG-925. Каталог 2015г.

Гидравлический бак CLG-925 Трубопровод блока гидрораспределителей CLG-925

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 05A0075 Количество на модель: 1
05A0075
1
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0428 Количество на модель: 2
12B0428
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 00B0002 Количество на модель: 1
00B0002
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0002 Количество на модель: 2
06B0002
2
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 03A0196 Количество на модель: 1
03A0196
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: 00A0727 Количество на модель: 1
00A0727
1
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0434 Количество на модель: 2
12B0434
2
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 05C0453 Количество на модель: 1
05C0453
1
9

Номер детали на чертеже:

9

Клапан воздушный

Заводской номер: 12C0277 Количество на модель: 1
12C0277
1
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 00A0882 Количество на модель: 1
00A0882
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 00A1014 Количество на модель: 1
00A1014
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 05C0360 Количество на модель: 1
05C0360
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 20A0138 Количество на модель: 2
20A0138
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 00B0005 Количество на модель: 2
00B0005
2
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: 00A0204 Количество на модель: 1
00A0204
1
16

Номер детали на чертеже:

16

Ниппель

Заводской номер: 10B0014 Количество на модель: 1
10B0014
1
