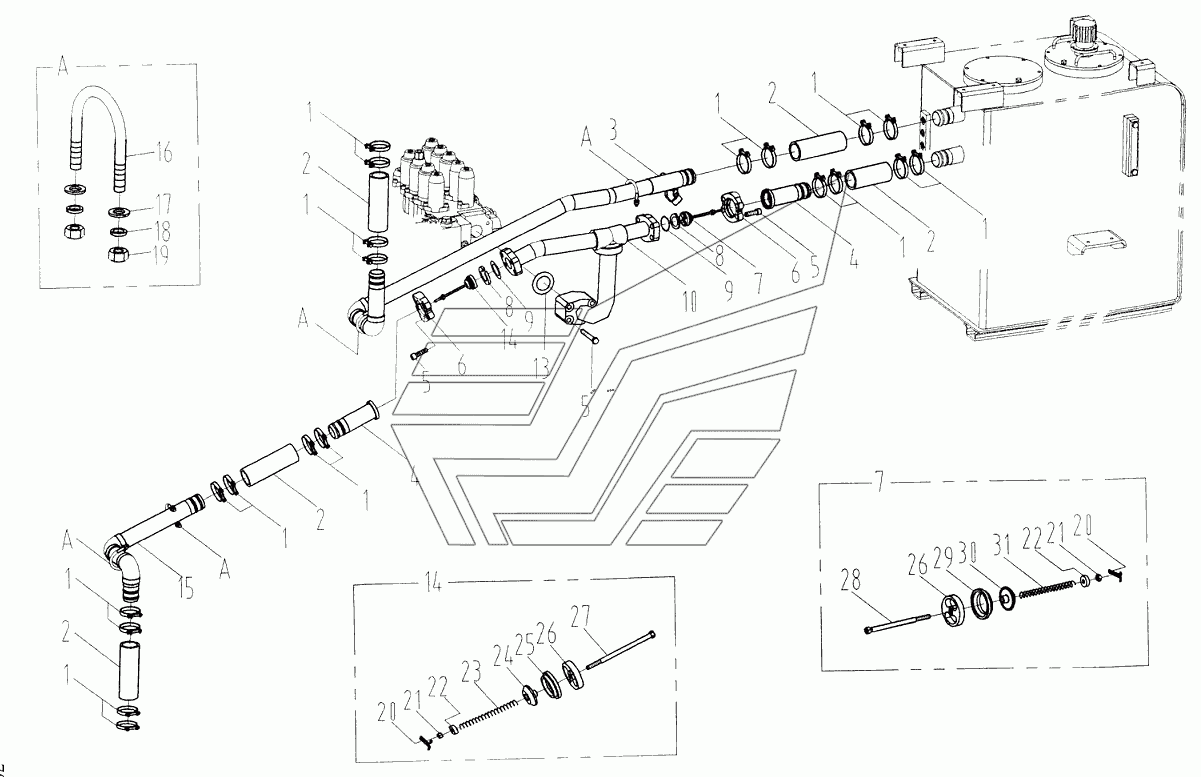

Главный обратный трубопровод CLG-925. Каталог 2015г.

Трубопровод к гидроцилиндрам рукояти ковша и ковша CLG-925 Обратный трубопровод CLG-925

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут

Заводской номер: 09C0029 Количество на модель: 20
09C0029
20
2

Номер детали на чертеже:

2

Рукав низкого давления

Заводской номер: 30A0185 Количество на модель: 5
30A0185
5
3

Номер детали на чертеже:

3

Трубка

Заводской номер: 10D0798 Количество на модель: 1
10D0798
1
4

Номер детали на чертеже:

4

Трубка фланцевая

Заводской номер: 37А0142 Количество на модель: 2
37А0142
2
5

Номер детали на чертеже:

5

Винт

Заводской номер: 04B0251 Количество на модель: 12
04B0251
12
6

Номер детали на чертеже:

6

Хомут

Заводской номер: 04A0251 Количество на модель: 2
04A0251
2
7

Номер детали на чертеже:

7

Клапан

Заводской номер: 12C0154 Количество на модель: 1
12C0154
1
8

Номер детали на чертеже:

8

Кольцо защитное

Заводской номер: 07B0005 Количество на модель: 2
07B0005
2
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 12B0446 Количество на модель: 2
12B0446
2
10

Номер детали на чертеже:

10

Трубка

Заводской номер: 10D0810 Количество на модель: 1
10D0810
1
13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 12B0447 Количество на модель: 1
12B0447
1
14

Номер детали на чертеже:

14

Клапан

Заводской номер: 12C0155 Количество на модель: 1
12C0155
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 10D0800 Количество на модель: 1
10D0800
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 02B0084 Количество на модель: 4
02B0084
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 06B0005 Количество на модель: 8
06B0005
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 06B0006 Количество на модель: 8
06B0006
8
19

Номер детали на чертеже:

19

NUT

Заводской номер: 03B0021 Количество на модель: 8
03B0021
8
20

Номер детали на чертеже:

20

Палец

Заводской номер: 08B0010 Количество на модель: 2
08B0010
2
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 03B0032 Количество на модель: 2
03B0032
2
22

Номер детали на чертеже:

22

Кольцо защитное

Заводской номер: 76A0008 Количество на модель: 2
76A0008
2
23

Номер детали на чертеже:

23

Пружина

Заводской номер: 75A0006 Количество на модель: 1
75A0006
1
24

Номер детали на чертеже:

24

Золотник

Заводской номер: 65A0008 Количество на модель: 1
65A0008
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 55A0056 Количество на модель: 1
55A0056
1
26

Номер детали на чертеже:

26

Основание

Заводской номер: 78A0002 Количество на модель: 2
78A0002
2
27

Номер детали на чертеже:

27

Стержень

Заводской номер: 65A0054 Количество на модель: 1
65A0054
1
28

Номер детали на чертеже:

28

Стержень

Заводской номер: 65A0053 Количество на модель: 1
65A0053
1
29

Номер детали на чертеже:

29

Втулка

Заводской номер: 55A0055 Количество на модель: 1
55A0055
1
30

Номер детали на чертеже:

30

Золотник

Заводской номер: 65A0005 Количество на модель: 1
65A0005
1
31

Номер детали на чертеже:

31

Пружина

Заводской номер: 75A0004 Количество на модель: 1
75A0004
1
