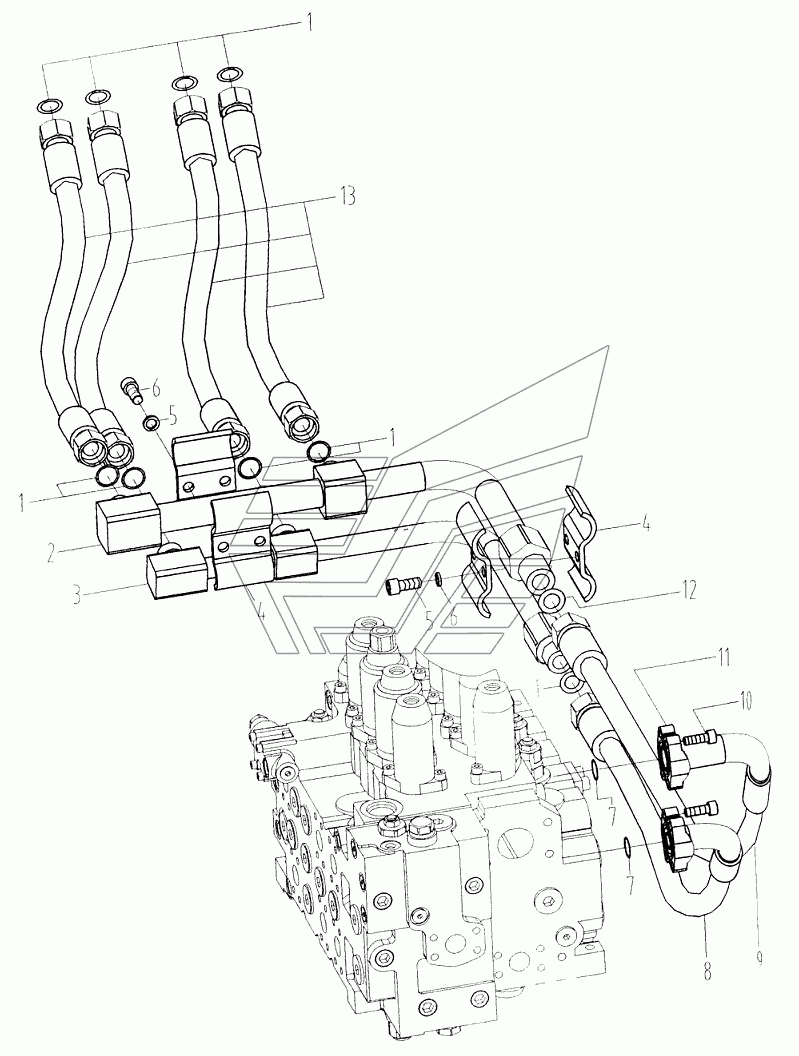

Трубопровод к гидроцилиндру стрелы CLG-925. Каталог 2015г.

Трубопровод к ходовой части и поворотной платформе CLG-925 Трубопровод к гидроцилиндрам рукояти ковша и ковша CLG-925

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0438 Количество на модель: 9
12B0438
9
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 10D0807 Количество на модель: 1
10D0807
1
3

Номер детали на чертеже:

3

Трубка

Заводской номер: 10D0806 Количество на модель: 1
10D0806
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 22A0495 Количество на модель: 4
22A0495
4
5

Номер детали на чертеже:

5

Болт

Заводской номер: 00B0238 Количество на модель: 4
00B0238
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0008 Количество на модель: 4
06B0008
4
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 2
12B0445
2
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 06C0624 Количество на модель: 1
06C0624
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 07C0328 Количество на модель: 1
07C0328
1
10

Номер детали на чертеже:

10

Винт

Заводской номер: 04B0186 Количество на модель: 8
04B0186
8
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 04A0250 Количество на модель: 2
04A0250
2
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0440 Количество на модель: 1
12B0440
1
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 06C0647 Количество на модель: 4
06C0647
4
