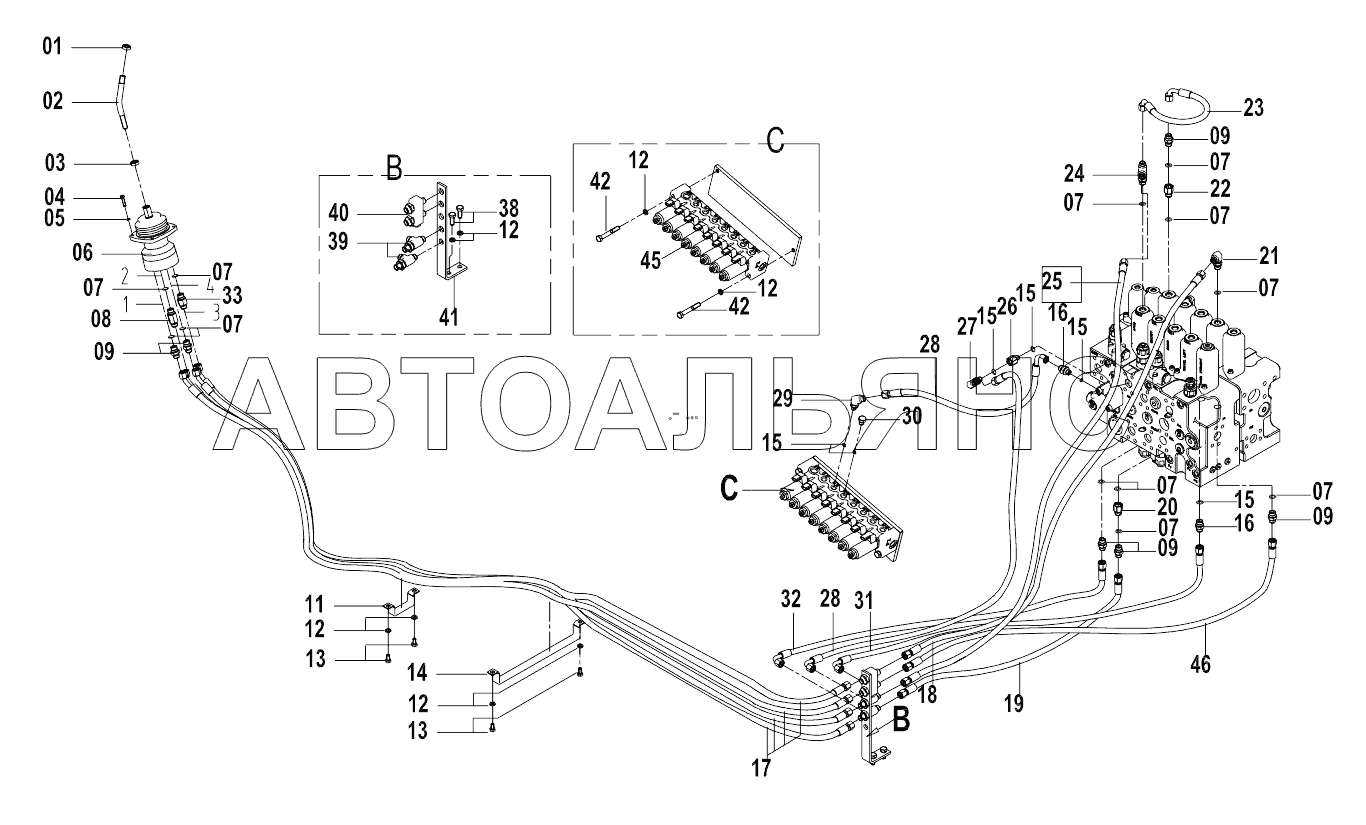

12Y0020 (A) UPPER STRUCTURE PILOT CIRCUIT (LH) CLG-920E. Каталог 2015г.

12Y0020 004 PILOT HYDRAULIC SYSTEM CLG-920E 12Y0020 (B) UPPER STRUCTURE PILOT CIRCUIT (RH) CLG-920E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

NUT

Заводской номер: 03B0346 Количество на модель: 1
03B0346
1
2

Номер детали на чертеже:

2

CONTROL LEVER

Заводской номер: 63A0258 Количество на модель: 1
63A0258
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 03B0059 Количество на модель: 1
03B0059
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 00B0023 Количество на модель: 4
00B0023
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 06B0003 Количество на модель: 4
06B0003
4
6

Номер детали на чертеже:

6

Hand pilot valve

Заводской номер: 12C3519 Количество на модель: 1
12C3519
1
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0429 Количество на модель: 12
12B0429
12
8

Номер детали на чертеже:

8

Connector

Заводской номер: 00A3506 Количество на модель: 1
00A3506
1
9

Номер детали на чертеже:

9

Connector

Заводской номер: 00A3498 Количество на модель: 6
00A3498
6
10

Номер детали на чертеже:

10

Hose as

Заводской номер: 05C5732 Количество на модель: 4
05C5732
4
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 09C0851 Количество на модель: 1
09C0851
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 06B0002 Количество на модель: 8
06B0002
8
13

Номер детали на чертеже:

13

Болт

Заводской номер: 00B0056 Количество на модель: 4
00B0056
4
14

Номер детали на чертеже:

14

Clamp

Заводской номер: 09C0876 Количество на модель: 1
09C0876
1
15

Номер детали на чертеже:

15

Кольцо круглого сечения

Заводской номер: 12B0428 Количество на модель: 6
12B0428
6
16

Номер детали на чертеже:

16

Connector

Заводской номер: 00A3491 Количество на модель: 2
00A3491
2
17

Номер детали на чертеже:

17

Hose as

Заводской номер: 05C3273 Количество на модель: 4
05C3273
4
17

Номер детали на чертеже:

17

Hose as

Заводской номер: 05C3116 Количество на модель: 4
05C3116
4
18

Номер детали на чертеже:

18

Hose as

Заводской номер: 05C3184 Количество на модель: 1
05C3184
1
18

Номер детали на чертеже:

18

Hose as

Заводской номер: 05C3222 Количество на модель: 1
05C3222
1
19

Номер детали на чертеже:

19

Hose as

Заводской номер: 05C3335 Количество на модель: 1
05C3335
1
19

Номер детали на чертеже:

19

Hose as

Заводской номер: 05C3344 Количество на модель: 1
05C3344
1
20

Номер детали на чертеже:

20

Throttle valve

Заводской номер: 12C1900 Количество на модель: 1
12C1900
1
21

Номер детали на чертеже:

21

Connector

Заводской номер: 31C0559 Количество на модель: 1
31C0559
1
22

Номер детали на чертеже:

22

Connector

Заводской номер: 00A4219 Количество на модель: 1
00A4219
1
23

Номер детали на чертеже:

23

Hose as

Заводской номер: 05C3124 Количество на модель: 1
05C3124
1
24

Номер детали на чертеже:

24

Tee

Заводской номер: 32C0414 Количество на модель: 1
32C0414
1
26

Номер детали на чертеже:

26

CONNECTOR

Заводской номер: 00A0761 Количество на модель: 1
00A0761
1
27

Номер детали на чертеже:

27

Connector

Заводской номер: 31C0558 Количество на модель: 1
31C0558
1
28

Номер детали на чертеже:

28

Hose as

Заводской номер: 05C3342 Количество на модель: 2
05C3342
2
29

Номер детали на чертеже:

29

Elbow

Заводской номер: 31C0560 Количество на модель: 3
31C0560
3
30

Номер детали на чертеже:

30

Пробка

Заводской номер: 05A0075 Количество на модель: 2
05A0075
2
31

Номер детали на чертеже:

31

Hose as

Заводской номер: 05C3143 Количество на модель: 1
05C3143
1
32

Номер детали на чертеже:

32

Hose as

Заводской номер: 05C3337 Количество на модель: 1
05C3337
1
33

Номер детали на чертеже:

33

Connector

Заводской номер: 00A3507 Количество на модель: 1
00A3507
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 00B0075 Количество на модель: 2
00B0075
2
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 06B0006 Количество на модель: 2
06B0006
2
36

Номер детали на чертеже:

36

Bracket

Заводской номер: 02D7748 Количество на модель: 1
02D7748
1
37

Номер детали на чертеже:

37

Connector

Заводской номер: 30C0607 Количество на модель: 4
30C0607
4
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 00B0012 Количество на модель: 2
00B0012
2
39

Номер детали на чертеже:

39

Spacer connector

Заводской номер: 32C0468 Количество на модель: 2
32C0468
2
40

Номер детали на чертеже:

40

Shuttle valve

Заводской номер: 12C1999 Количество на модель: 1
12C1999
1
41

Номер детали на чертеже:

41

Plate

Заводской номер: 22A3554 Количество на модель: 1
22A3554
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01B0028 Количество на модель: 2
01B0028
2
45

Номер детали на чертеже:

45

Solenoid valve as

Заводской номер: 12C3032 Количество на модель: 1
12C3032
1
46

Номер детали на чертеже:

46

Hose as

Заводской номер: 05C3203 Количество на модель: 1
05C3203
1
46

Номер детали на чертеже:

46

Hose as

Заводской номер: 05C3114 Количество на модель: 1
05C3114
1
