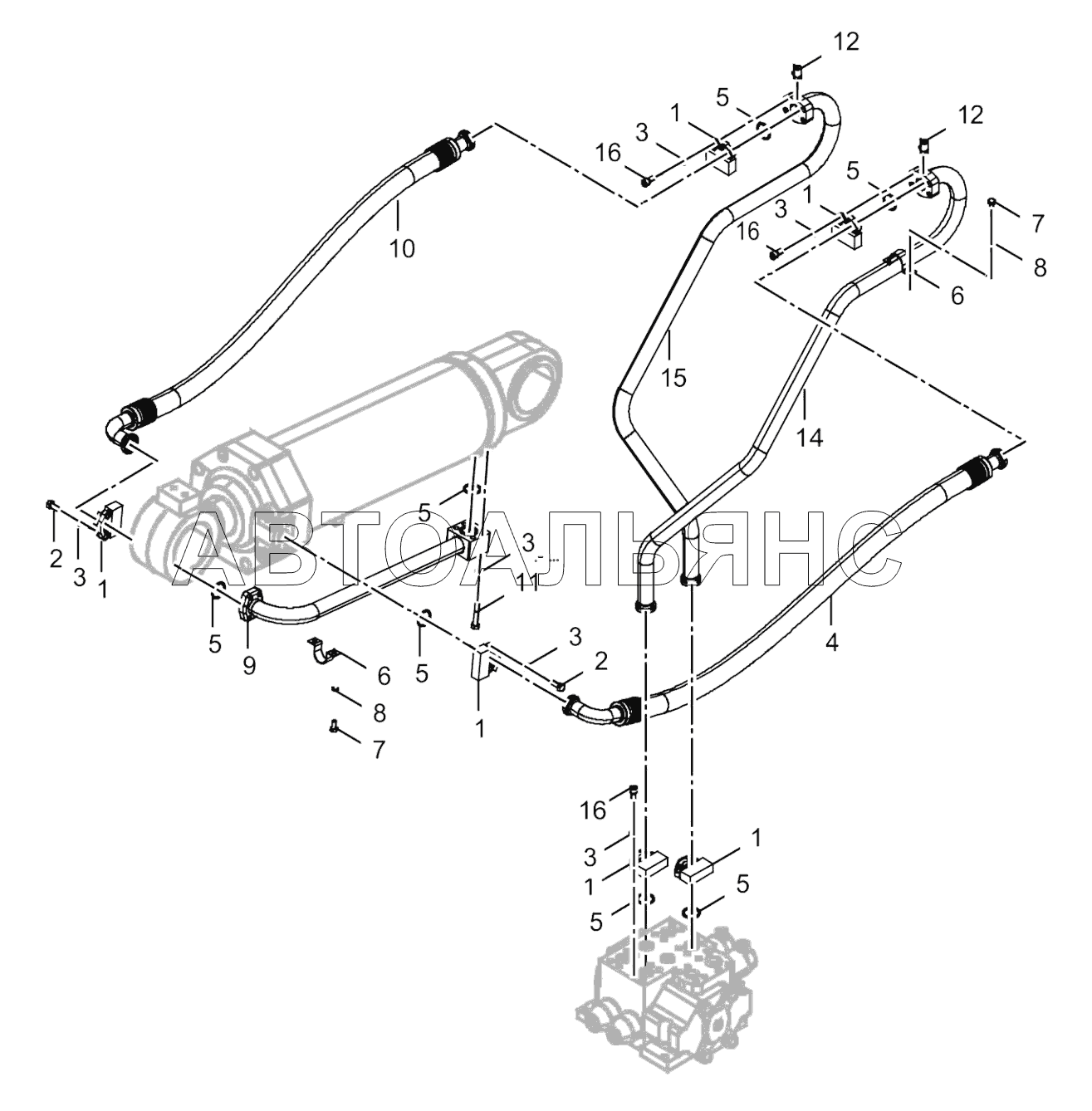

00C1179_003_00 TILTING CYLINDER LINES CLG-877. Каталог 2015г.

15Y0403_000_00 HYDRAULIC SYSTEM CLG-877 00C1439_001_00 PILOT CONTROL LINES CLG-877

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец

Заводской номер: 72A0010 Количество на модель: 6
72A0010
6
2

Номер детали на чертеже:

2

Болт

Заводской номер: 00B0035 Количество на модель: 16
00B0035
16
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 06B0008 Количество на модель: 28
06B0008
28
4

Номер детали на чертеже:

4

Hose as

Заводской номер: 07C0517 Количество на модель: 1
07C0517
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 12B0565 Количество на модель: 7
12B0565
7
5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 12B0287 Количество на модель: 7
12B0287
7
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 27A0297 Количество на модель: 3
27A0297
3
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 00B0005 Количество на модель: 6
00B0005
6
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 06B0002 Количество на модель: 6
06B0002
6
9

Номер детали на чертеже:

9

Pipe as

Заводской номер: 10D1344 Количество на модель: 1
10D1344
1
10

Номер детали на чертеже:

10

Hose as

Заводской номер: 07C0518 Количество на модель: 1
07C0518
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 00B0033 Количество на модель: 4
00B0033
4
12

Номер детали на чертеже:

12

PLUG

Заводской номер: 05A0022 Количество на модель: 2
05A0022
2
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 44C0022 Количество на модель: 2
44C0022
2
13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 12B0351 Количество на модель: 2
12B0351
2
14

Номер детали на чертеже:

14

Tube as

Заводской номер: 10D4168 Количество на модель: 1
10D4168
1
15

Номер детали на чертеже:

15

Tube as

Заводской номер: 10D4169 Количество на модель: 1
10D4169
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 04B0220 Количество на модель: 8
04B0220
8
