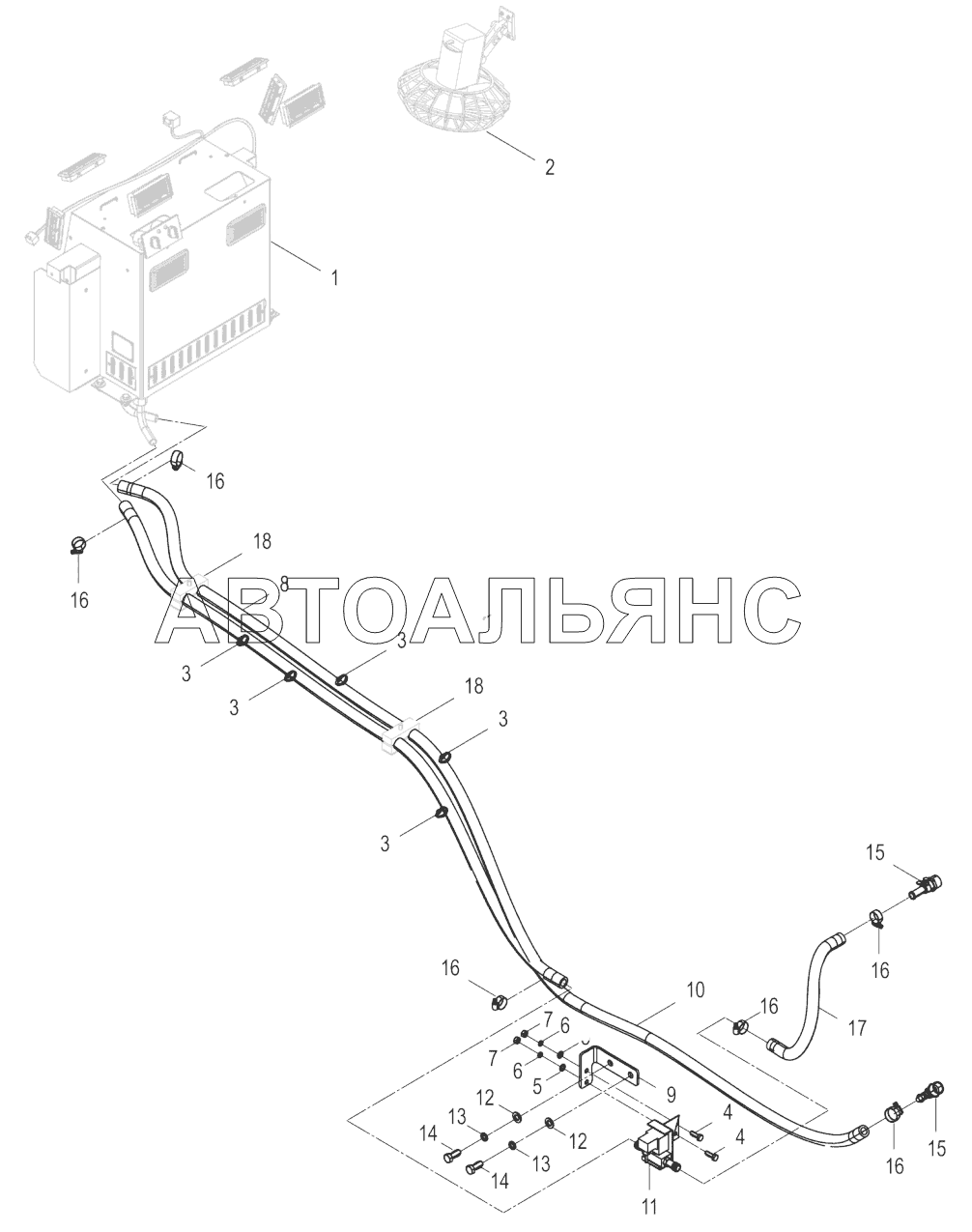

23Y0046_003_01 HEATING SYSTEM CLG-855N. Каталог 2015г.

49C2714_000_00 HEATER CLG-855N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Heater mounting

Заводской номер: 49C2683 Количество на модель: 1
49C2683
1
1

Номер детали на чертеже:

1

Heater

Заводской номер: 46C5587 Количество на модель: 1
46C5587
1
2

Номер детали на чертеже:

2

Fan as

Заводской номер: 46C1787 Количество на модель: 1
46C1787
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 37B0004 Количество на модель: 5
37B0004
5
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 06B0005 Количество на модель: 2
06B0005
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 00B0085 Количество на модель: 2
00B0085
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0006 Количество на модель: 2
06B0006
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: 03B0021 Количество на модель: 2
03B0021
2
8

Номер детали на чертеже:

8

Hose

Заводской номер: 30A0153 Количество на модель: 1
30A0153
1
9

Номер детали на чертеже:

9

Mounting plate

Заводской номер: 21A5302 Количество на модель: 1
21A5302
1
10

Номер детали на чертеже:

10

WATER HOSE

Заводской номер: WATERHOSE Количество на модель: 1
WATERHOSE
1
11

Номер детали на чертеже:

11

Клапан в сборе

Заводской номер: 46C0646 Количество на модель: 1
46C0646
1
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 06B0007 Количество на модель: 2
06B0007
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 06B0008 Количество на модель: 2
06B0008
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 06B0038 Количество на модель: 2
06B0038
2
15

Номер детали на чертеже:

15

Water inlet valve

Заводской номер: 46C8131 Количество на модель: 2
46C8131
2
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 15B0080 Количество на модель: 6
15B0080
6
17

Номер детали на чертеже:

17

Hose

Заводской номер: 84A0245 Количество на модель: 1
84A0245
1
18

Номер детали на чертеже:

18

Clamp

Заводской номер: 34C3254 Количество на модель: 2
34C3254
2
49C2714_000_00 HEATER CLG-855N
