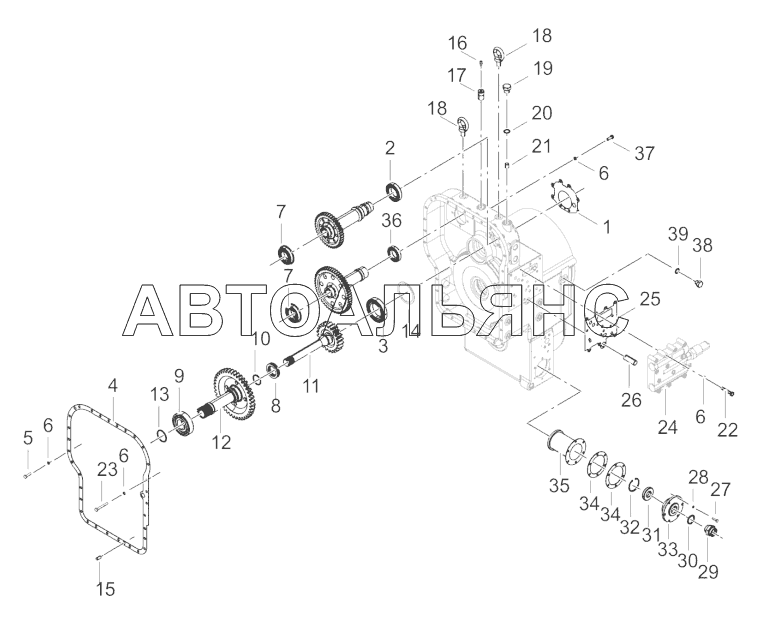

42C0781_001_00 GEARBOX CLG-855N. Каталог 2015г.

45C0001_000_00 ADJUSTING ROD AS CLG-855N 42C0781_001_01 GEARBOX CLG-855N

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Сальник

Заводской номер: 80A0013 Количество на модель: 1

80A0013

1

2

Номер детали на чертеже:

2

Шарикоподшипник

Заводской номер: 21B0005 Количество на модель: 1

21B0005

1

3

Номер детали на чертеже:

3

Шарикоподшипник

Заводской номер: 21B0006 Количество на модель: 1

21B0006

1

4

Номер детали на чертеже:

4

Сальник

Заводской номер: 80A0014 Количество на модель: 1

80A0014

1

5

Номер детали на чертеже:

5

Болт

Заводской номер: 00B0002 Количество на модель: 26

00B0002

26

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0002 Количество на модель: 56

06B0002

56

7

Номер детали на чертеже:

7

Шарикоподшипник

Заводской номер: 21B0023 Количество на модель: 2

21B0023

2

8

Номер детали на чертеже:

8

Шарикоподшипник

Заводской номер: 26B0002 Количество на модель: 1

26B0002

1

9

Номер детали на чертеже:

9

Шарикоподшипник

Заводской номер: 21B0007 Количество на модель: 1

21B0007

1

10

Номер детали на чертеже:

10

Seal ring

Заводской номер: 13B0922 Количество на модель: 1

13B0922

1

11

Номер детали на чертеже:

11

Input gear

Заводской номер: 40A0182 Количество на модель: 1

40A0182

1

12

Номер детали на чертеже:

12

Input gear

Заводской номер: 40A0183 Количество на модель: 1

40A0183

1

13

Номер детали на чертеже:

13

Уплотнение кольцевое

Заводской номер: 80A0016 Количество на модель: 1

80A0016

1

14

Номер детали на чертеже:

14

Shim gp

Заводской номер: 28C0089 Количество на модель: 2

28C0089

2

15

Номер детали на чертеже:

15

Палец

Заводской номер: 60A0037 Количество на модель: 2

60A0037

2

16

Номер детали на чертеже:

16

Respirator

Заводской номер: 38C0293 Количество на модель: 1

38C0293

1

17

Номер детали на чертеже:

17

Breather pipe

Заводской номер: 10D5494 Количество на модель: 1

10D5494

1

18

Номер детали на чертеже:

18

SCREW

Заводской номер: 04B0087 Количество на модель: 2

04B0087

2

19

Номер детали на чертеже:

19

Резьбовая пробка

Заводской номер: 05A0008 Количество на модель: 2

05A0008

2

20

Номер детали на чертеже:

20

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 2

12B0379

2

21

Номер детали на чертеже:

21

Пробка цилиндрическая

Заводской номер: 60A0038 Количество на модель: 1

60A0038

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: 00B0018 Количество на модель: 15

00B0018

15

23

Номер детали на чертеже:

23

Болт

Заводской номер: 01B0028 Количество на модель: 3

01B0028

3

24

Номер детали на чертеже:

24

Shift control valve

Заводской номер: 12C2407 Количество на модель: 1

12C2407

1

25

Номер детали на чертеже:

25

Сальник

Заводской номер: 82A0025 Количество на модель: 1

82A0025

1

26

Номер детали на чертеже:

26

Палец

Заводской номер: 60A0040 Количество на модель: 1

60A0040

1

27

Номер детали на чертеже:

27

BOLT

Заводской номер: 00B0020 Количество на модель: 6

00B0020

6

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 06B0006 Количество на модель: 6

06B0006

6

29

Номер детали на чертеже:

29

Connector

Заводской номер: 00A3383 Количество на модель: 1

00A3383

1

30

Номер детали на чертеже:

30

WASHER

Заводской номер: 06B0293 Количество на модель: 1

06B0293

1

31

Номер детали на чертеже:

31

Электромагнит

Заводской номер: 43B0003 Количество на модель: 1

43B0003

1

32

Номер детали на чертеже:

32

Кольцо упорное

Заводской номер: 07B0012 Количество на модель: 1

07B0012

1

33

Номер детали на чертеже:

33

Cap

Заводской номер: 53A0930 Количество на модель: 1

53A0930

1

34

Номер детали на чертеже:

34

Сальник

Заводской номер: 56A0032 Количество на модель: 2

56A0032

2

35

Номер детали на чертеже:

35

Фильтр

Заводской номер: 53C0027 Количество на модель: 1

53C0027

1

36

Номер детали на чертеже:

36

Шарикоподшипник

Заводской номер: 21B0013 Количество на модель: 1

21B0013

1

37

Номер детали на чертеже:

37

Винт

Заводской номер: 04B0022 Количество на модель: 4

04B0022

4

38

Номер детали на чертеже:

38

Plug

Заводской номер: 05A0802 Количество на модель: 1

05A0802

1

39

Номер детали на чертеже:

39

WASHER

Заводской номер: 06B0119 Количество на модель: 1

06B0119

1
