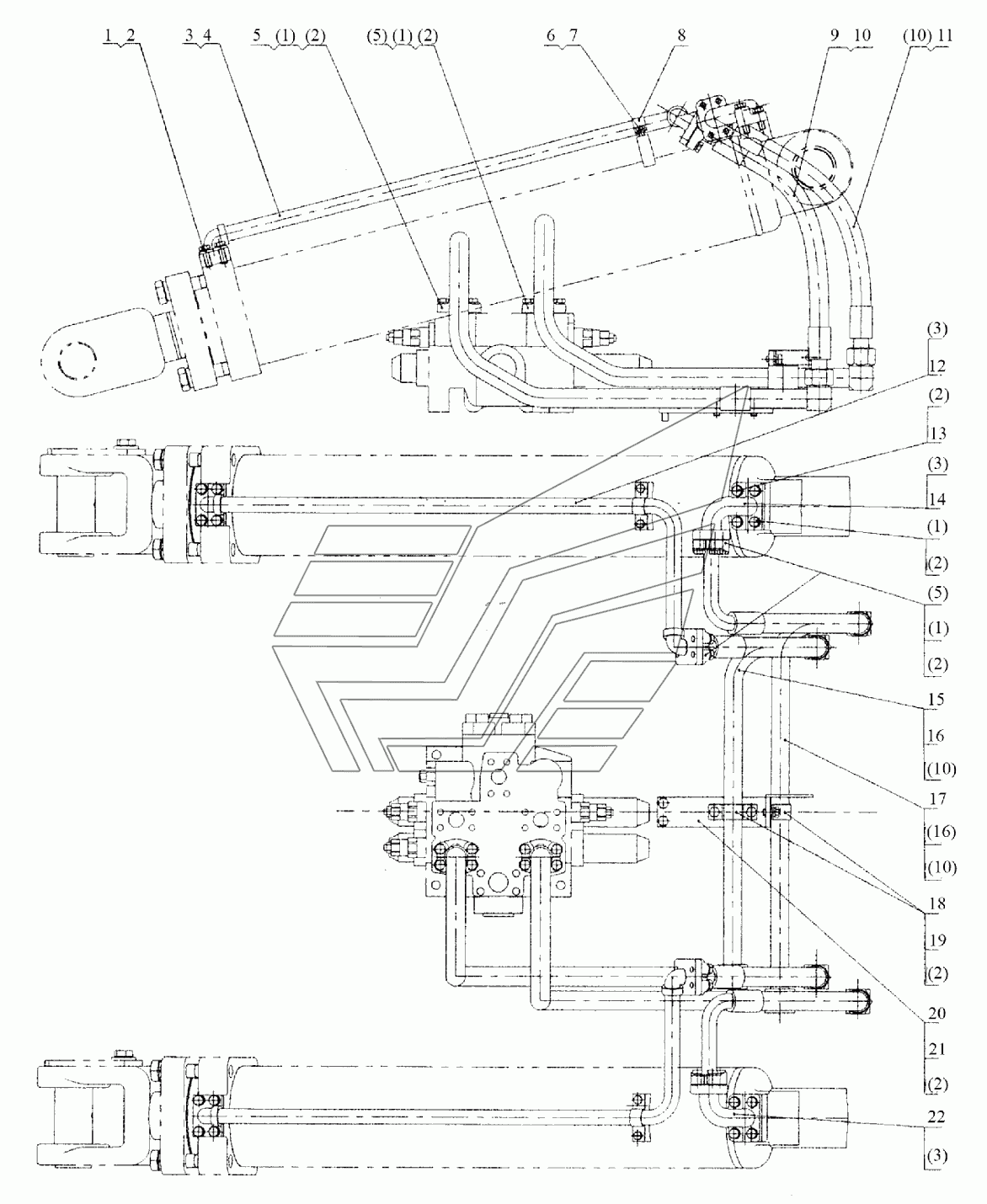

11E0039 Трубопровод гидроцилиндра подъёма CLG-842. Каталог 2015г.

11E0038 Трубопровод распределителя CLG-842 11E0040 Трубопровод гидроцилиндра опрокидывания CLG-842

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 00В0019 Количество на модель: 36
00В0019
36
2

Номер детали на чертеже:

2

Шайба стопорная

Заводской номер: 06В0002 Количество на модель: 46
06В0002
46
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12В0113 Количество на модель: 4
12В0113
4
4

Номер детали на чертеже:

4

Трубка

Заводской номер: 10D0304 Количество на модель: 1
10D0304
1
5

Номер детали на чертеже:

5

Фланец

Заводской номер: 72А0027 Количество на модель: б
72А0027
б
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01В0015 Количество на модель: 4
01В0015
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06В0006 Количество на модель: 4
06В0006
4
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 20А0631 Количество на модель: 2
20А0631
2
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 06С0149 Количество на модель: 2
06С0149
2
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12В0015 Количество на модель: 6
12В0015
6
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 06С0150 Количество на модель: 2
06С0150
2
12

Номер детали на чертеже:

12

Трубка

Заводской номер: 10D0305 Количество на модель: 1
10D0305
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01В0017 Количество на модель: 4
01В0017
4
14

Номер детали на чертеже:

14

Колено

Заводской номер: 3А0058 Количество на модель: 1
3А0058
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 10D0316 Количество на модель: 1
10D0316
1
16

Номер детали на чертеже:

16

Кольцо круглого сечения

Заводской номер: 12В0111 Количество на модель: 4
12В0111
4
17

Номер детали на чертеже:

17

Трубка

Заводской номер: 10D0317 Количество на модель: 1
10D0317
1
18

Номер детали на чертеже:

18

Хомут

Заводской номер: 20А0632 Количество на модель: 2
20А0632
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 00В0005 Количество на модель: 4
00В0005
4
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 00D0258 Количество на модель: 1
00D0258
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 00В0015 Количество на модель: 2
00В0015
2
22

Номер детали на чертеже:

22

Колено

Заводской номер: 03А0059 Количество на модель: 1
03А0059
1
