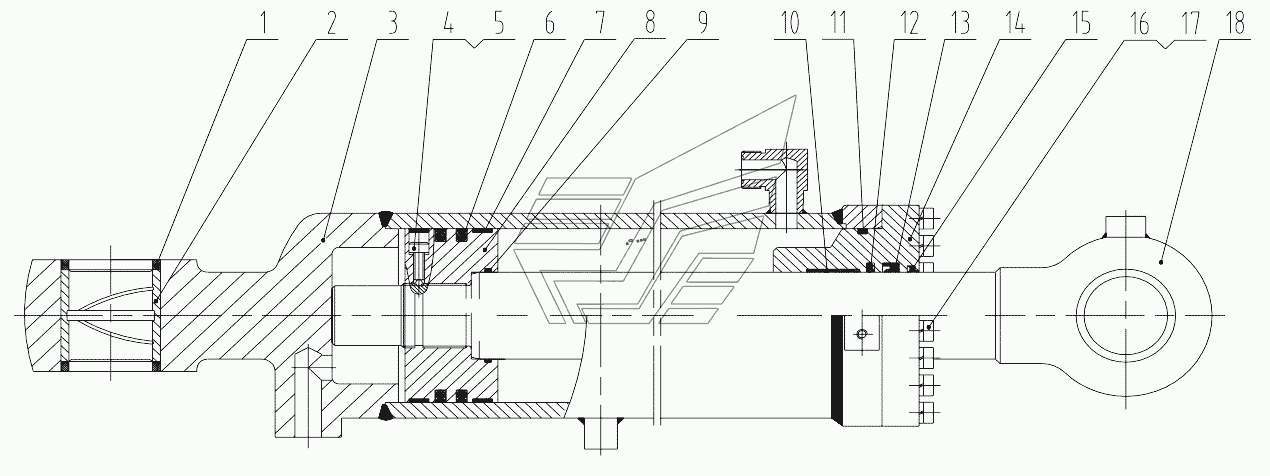

10K0002 001 TILTING CYLINDER CLG-836. Каталог 2015г.

11E0226 007 FORK HYDRAULIC SYSTEM CLG-836 10K0001 003 BOOM CYLINDER CLG-836

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tool kit

Заводской номер: SP104035 Количество на модель: 1
SP104035
1
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 35C0013 Количество на модель: 4
35C0013
4
2

Номер детали на чертеже:

2

Bushing

Заводской номер: 55H0018 Количество на модель: 1
55H0018
1
3

Номер детали на чертеже:

3

Cylinder body

Заводской номер: 13L0001 Количество на модель: 1
13L0001
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 04B0078 Количество на модель: 1
04B0078
1
5

Номер детали на чертеже:

5

Steel ball

Заводской номер: 20B0035 Количество на модель: 1
20B0035
1
6

Номер детали на чертеже:

6

Seal ring

Заводской номер: 34C0033 Количество на модель: 2
34C0033
2
7

Номер детали на чертеже:

7

Support ring

Заводской номер: 13J0007 Количество на модель: 2
13J0007
2
8

Номер детали на чертеже:

8

Piston

Заводской номер: 50H0003 Количество на модель: 1
50H0003
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 12B0032 Количество на модель: 1
12B0032
1
10

Номер детали на чертеже:

10

Support ring

Заводской номер: 13J0008 Количество на модель: 1
13J0008
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 12B0156 Количество на модель: 1
12B0156
1
12

Номер детали на чертеже:

12

Seal

Заводской номер: 34C0030 Количество на модель: 1
34C0030
1
13

Номер детали на чертеже:

13

Y-RING

Заводской номер: 13B0124 Количество на модель: 1
13B0124
1
14

Номер детали на чертеже:

14

Cylinder head

Заводской номер: 54H0001 Количество на модель: 1
54H0001
1
15

Номер детали на чертеже:

15

Dust ring

Заводской номер: 13J0009 Количество на модель: 1
13J0009
1
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 04B0266 Количество на модель: 14
04B0266
14
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 06B0008 Количество на модель: 14
06B0008
14
18

Номер детали на чертеже:

18

Piston rod

Заводской номер: 14L0001 Количество на модель: 1
14L0001
1
