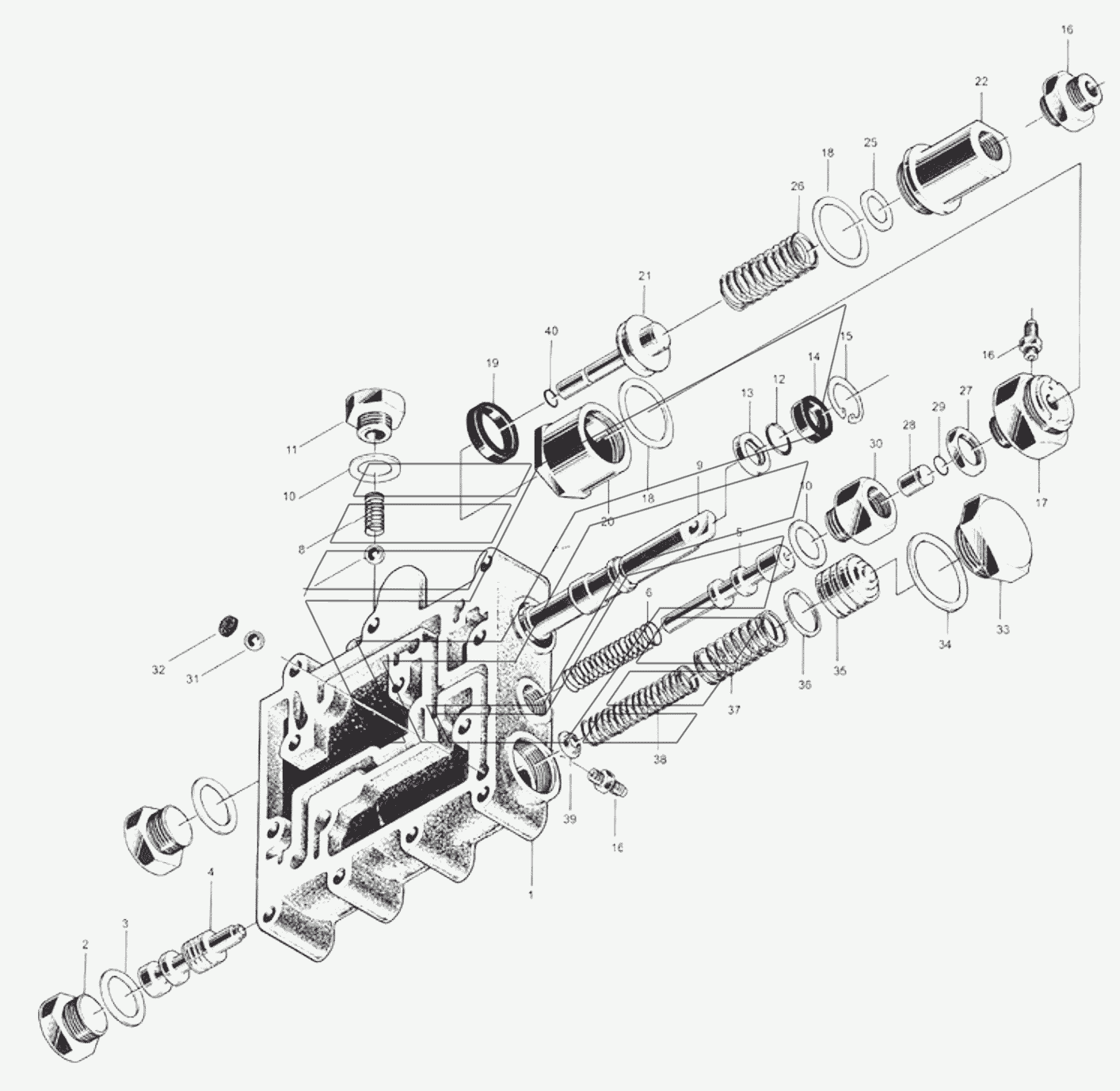

12C0001 000 SHIFT CONTROL VALVE CLG-836. Каталог 2015г.

11C0718 002 GEAR SHIFT PUMP CLG-836 05E0168 003 GEARBOX & TORQUE CONVERTER AS CLG-836

Вид отображения:

Детали справа

По ширине экрана

SP103804

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

25

26

27

28

29

30

31

32

33

35

36

37

38

39

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Tool kit

Заводской номер: SP103804 Количество на модель: 1

SP103804

1

1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 70A0005 Количество на модель: 1

70A0005

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 02B0001 Количество на модель: 2

02B0001

2

3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 2

12B0379

2

4

Номер детали на чертеже:

4

Стержень клапана регулятора

Заводской номер: 65A0003 Количество на модель: 1

65A0003

1

5

Номер детали на чертеже:

5

Клапан отключения сцепления

Заводской номер: 65A0011 Количество на модель: 1

65A0011

1

6

Номер детали на чертеже:

6

Пружина

Заводской номер: 75A0016 Количество на модель: 1

75A0016

1

7

Номер детали на чертеже:

7

Шарик

Заводской номер: 20B0012 Количество на модель: 2

20B0012

2

8

Номер детали на чертеже:

8

Пружина

Заводской номер: 75A0015 Количество на модель: 2

75A0015

2

9

Номер детали на чертеже:

9

Шток золотника

Заводской номер: 65A0012 Количество на модель: 1

65A0012

1

10

Номер детали на чертеже:

10

O-RING

Заводской номер: 12B0353 Количество на модель: 2

12B0353

2

11

Номер детали на чертеже:

11

Болт

Заводской номер: 00B0053 Количество на модель: 1

00B0053

1

12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0040 Количество на модель: 1

12B0040

1

13

Номер детали на чертеже:

13

Манжета

Заводской номер: 55A0075 Количество на модель: 1

55A0075

1

14

Номер детали на чертеже:

14

SEAL

Заводской номер: 13B0130 Количество на модель: 1

13B0130

1

15

Номер детали на чертеже:

15

Кольцо упорное

Заводской номер: 07B0016 Количество на модель: 1

07B0016

1

16

Номер детали на чертеже:

16

Соединитель

Заводской номер: 00A0034 Количество на модель: 3

00A0034

3

17

Номер детали на чертеже:

17

Седло левого клапана

Заводской номер: 15C0002 Количество на модель: 1

15C0002

1

18

Номер детали на чертеже:

18

O-RING

Заводской номер: 12B0406 Количество на модель: 2

12B0406

2

19

Номер детали на чертеже:

19

Кольцо круглого сечения

Заводской номер: 12B0381 Количество на модель: 2

12B0381

2

20

Номер детали на чертеже:

20

Корпус воздушного клапана

Заводской номер: 78A0005 Количество на модель: 1

78A0005

1

21

Номер детали на чертеже:

21

Стержень воздушного клапана

Заводской номер: 65A0013 Количество на модель: 1

65A0013

1

22

Номер детали на чертеже:

22

Valve seat

Заводской номер: 78A0041 Количество на модель: 1

78A0041

1

23

Номер детали на чертеже:

23

Connector

Заводской номер: 00A0619 Количество на модель: 1

00A0619

1

25

Номер детали на чертеже:

25

Сальник

Заводской номер: 56A0039 Количество на модель: 1

56A0039

1

26

Номер детали на чертеже:

26

Пружина

Заводской номер: 75A0017 Количество на модель: 1

75A0017

1

27

Номер детали на чертеже:

27

Гайка

Заводской номер: 03B0061 Количество на модель: 1

03B0061

1

28

Номер детали на чертеже:

28

Пробка цилиндрическая

Заводской номер: 61A0042 Количество на модель: 1

61A0042

1

29

Номер детали на чертеже:

29

O-RING

Заводской номер: 12B0095 Количество на модель: 1

12B0095

1

30

Номер детали на чертеже:

30

Соединитель

Заводской номер: 00A0037 Количество на модель: 1

00A0037

1

31

Номер детали на чертеже:

31

Шарик

Заводской номер: 20B0006 Количество на модель: 1

20B0006

1

32

Номер детали на чертеже:

32

Пластина

Заводской номер: 56A0040 Количество на модель: 1

56A0040

1

33

Номер детали на чертеже:

33

Втулка

Заводской номер: 03B0024 Количество на модель: 1

03B0024

1

35

Номер детали на чертеже:

35

Ползун

Заводской номер: 61A0043 Количество на модель: 1

61A0043

1

36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 56A0041 Количество на модель: 1

56A0041

1

37

Номер детали на чертеже:

37

Пружина

Заводской номер: 75A0018 Количество на модель: 1

75A0018

1

38

Номер детали на чертеже:

38

Пружина

Заводской номер: 75A0019 Количество на модель: 1

75A0019

1

39

Номер детали на чертеже:

39

Держатель пружины

Заводской номер: 53A0038 Количество на модель: 1

53A0038

1

40

Номер детали на чертеже:

40

Кольцо круглого сечения

Заводской номер: 12B0036 Количество на модель: 1

12B0036

1
