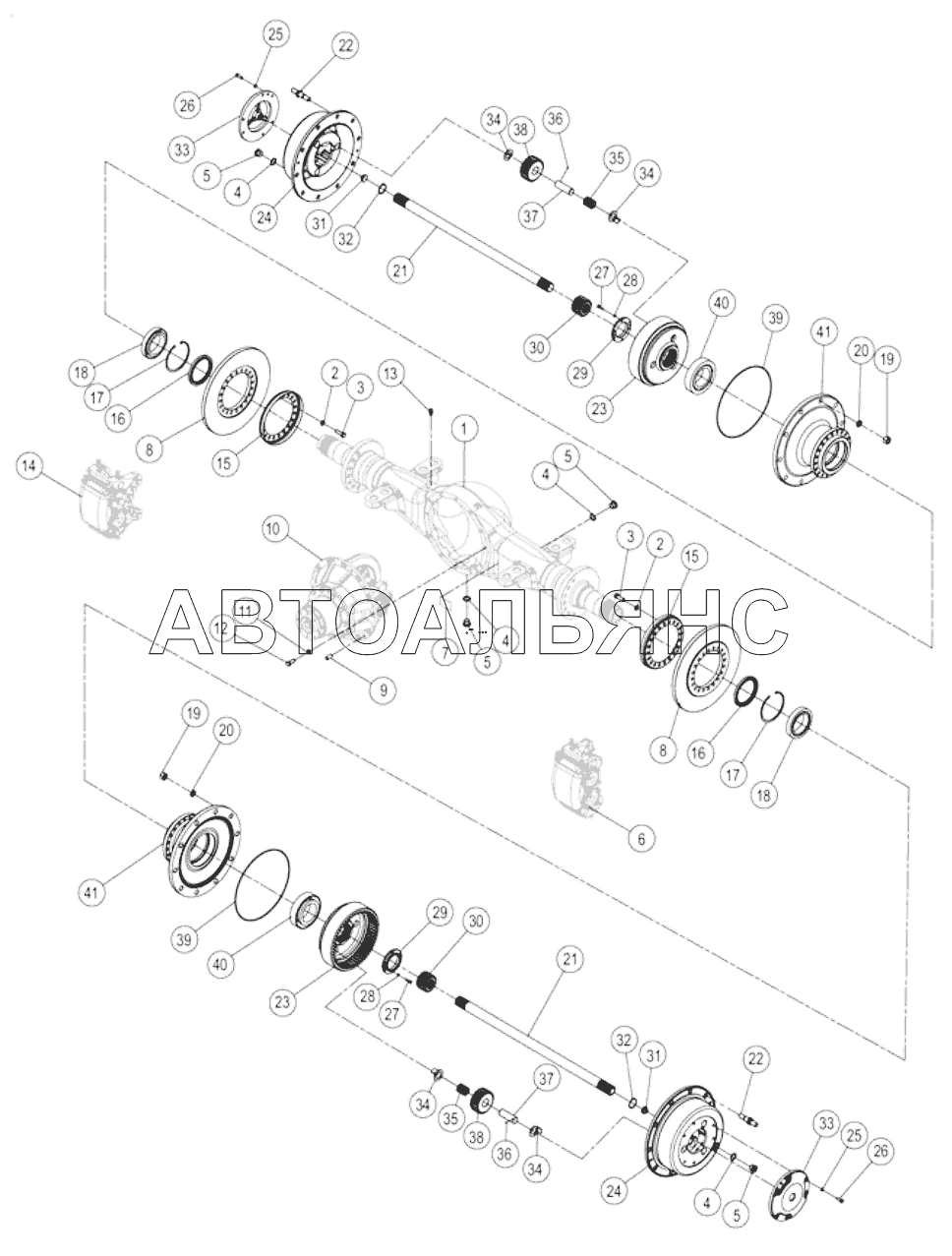

01Y0446_000_00 FRONT AXLE AS CLG-835H. Каталог 2015г.

01C0091_000_00 OIL PIPE CLG-835H 24D0426T0_000_00 SPINDLE WELDMENT CLG-835H

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Spindle weldment

Заводской номер: 24D0426T0 Количество на модель: 1

24D0426T0

1

2

Номер детали на чертеже:

2

Hard washer

Заводской номер: 06B0214 Количество на модель: 40

06B0214

40

3

Номер детали на чертеже:

3

BOLT

Заводской номер: 00B0375 Количество на модель: 40

00B0375

40

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0055 Количество на модель: 4

06B0055

4

5

Номер детали на чертеже:

5

Plug

Заводской номер: 03B1580 Количество на модель: 4

03B1580

4

6

Номер детали на чертеже:

6

Clamp as

Заводской номер: 45C0474X1T0 Количество на модель: 1

45C0474X1T0

1

7

Номер детали на чертеже:

7

Nameplate

Заводской номер: Nameplate Количество на модель: 1

Nameplate

1

8

Номер детали на чертеже:

8

Диск тормозной

Заводской номер: 52A0038 Количество на модель: 2

52A0038

2

9

Номер детали на чертеже:

9

Палец

Заводской номер: 60A0011 Количество на модель: 1

60A0011

1

10

Номер детали на чертеже:

10

Front axle bevel gear

Заводской номер: 41C2198X1T0 Количество на модель: 1

41C2198X1T0

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 06B0013 Количество на модель: 12

06B0013

12

12

Номер детали на чертеже:

12

Болт

Заводской номер: 00B0025 Количество на модель: 12

00B0025

12

13

Номер детали на чертеже:

13

Сапун

Заводской номер: 03B0406 Количество на модель: 1

03B0406

1

14

Номер детали на чертеже:

14

Clamp as

Заводской номер: 45C0004X1T0 Количество на модель: 1

45C0004X1T0

1

15

Номер детали на чертеже:

15

Колпачок противопылевой

Заводской номер: 27A0052 Количество на модель: 2

27A0052

2

16

Номер детали на чертеже:

16

Oil seal

Заводской номер: 13B1152 Количество на модель: 2

13B1152

2

17

Номер детали на чертеже:

17

Кольцо упорное

Заводской номер: 07B0066 Количество на модель: 2

07B0066

2

18

Номер детали на чертеже:

18

Роликоподшипник конический 32020

Заводской номер: 23B0046 Количество на модель: 2

23B0046

2

19

Номер детали на чертеже:

19

Гайка

Заводской номер: 03B0150 Количество на модель: 20

03B0150

20

19

Номер детали на чертеже:

19

Nut

Заводской номер: 03B0840 Количество на модель: 20

03B0840

20

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 06B0019 Количество на модель: 20

06B0019

20

20

Номер детали на чертеже:

20

Hard washer

Заводской номер: 06B0210 Количество на модель: 20

06B0210

20

21

Номер детали на чертеже:

21

Half shaft

Заводской номер: 62A0750 Количество на модель: 2

62A0750

2

22

Номер детали на чертеже:

22

Rim bolt

Заводской номер: 01B1347 Количество на модель: 20

01B1347

20

22

Номер детали на чертеже:

22

Болт обода

Заводской номер: 01B0362 Количество на модель: 20

01B0362

20

23

Номер детали на чертеже:

23

Колесо зубчатое кольцевое

Заводской номер: 41A0076 Количество на модель: 2

41A0076

2

24

Номер детали на чертеже:

24

Водило планетарного ряда

Заводской номер: 70A0074 Количество на модель: 2

70A0074

2

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 06B0002 Количество на модель: 12

06B0002

12

26

Номер детали на чертеже:

26

Болт

Заводской номер: 00B0019 Количество на модель: 12

00B0019

12

27

Номер детали на чертеже:

27

Screw

Заводской номер: 04B1200 Количество на модель: 4

04B1200

4

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 06B0006 Количество на модель: 4

06B0006

4

29

Номер детали на чертеже:

29

Гайка регулировочная

Заводской номер: 53A0250 Количество на модель: 2

53A0250

2

30

Номер детали на чертеже:

30

Sun gear

Заводской номер: 41A0630 Количество на модель: 2

41A0630

2

31

Номер детали на чертеже:

31

Закрутка

Заводской номер: 61A0019 Количество на модель: 2

61A0019

2

32

Номер детали на чертеже:

32

Кольцо упорное

Заводской номер: 07B0049 Количество на модель: 2

07B0049

2

33

Номер детали на чертеже:

33

Крышка

Заводской номер: 53A0244 Количество на модель: 2

53A0244

2

34

Номер детали на чертеже:

34

Gasket

Заводской номер: 20A2273 Количество на модель: 12

20A2273

12

35

Номер детали на чертеже:

35

Иголка подшипника

Заводской номер: 20B0042 Количество на модель: 168

20B0042

168

36

Номер детали на чертеже:

36

Шарик стальной

Заводской номер: 20B0037 Количество на модель: 6

20B0037

6

37

Номер детали на чертеже:

37

Ось планетарной передачи

Заводской номер: 60A0288 Количество на модель: 6

60A0288

6

38

Номер детали на чертеже:

38

Передача планетарная

Заводской номер: 41A0078 Количество на модель: 6

41A0078

6

39

Номер детали на чертеже:

39

Кольцо круглого сечения

Заводской номер: 12B0365 Количество на модель: 2

12B0365

2

40

Номер детали на чертеже:

40

Роликоподшипник конический 32219

Заводской номер: 23B0045 Количество на модель: 2

23B0045

2

41

Номер детали на чертеже:

41

Барабан колеса

Заводской номер: 71A0090 Количество на модель: 2

71A0090

2
