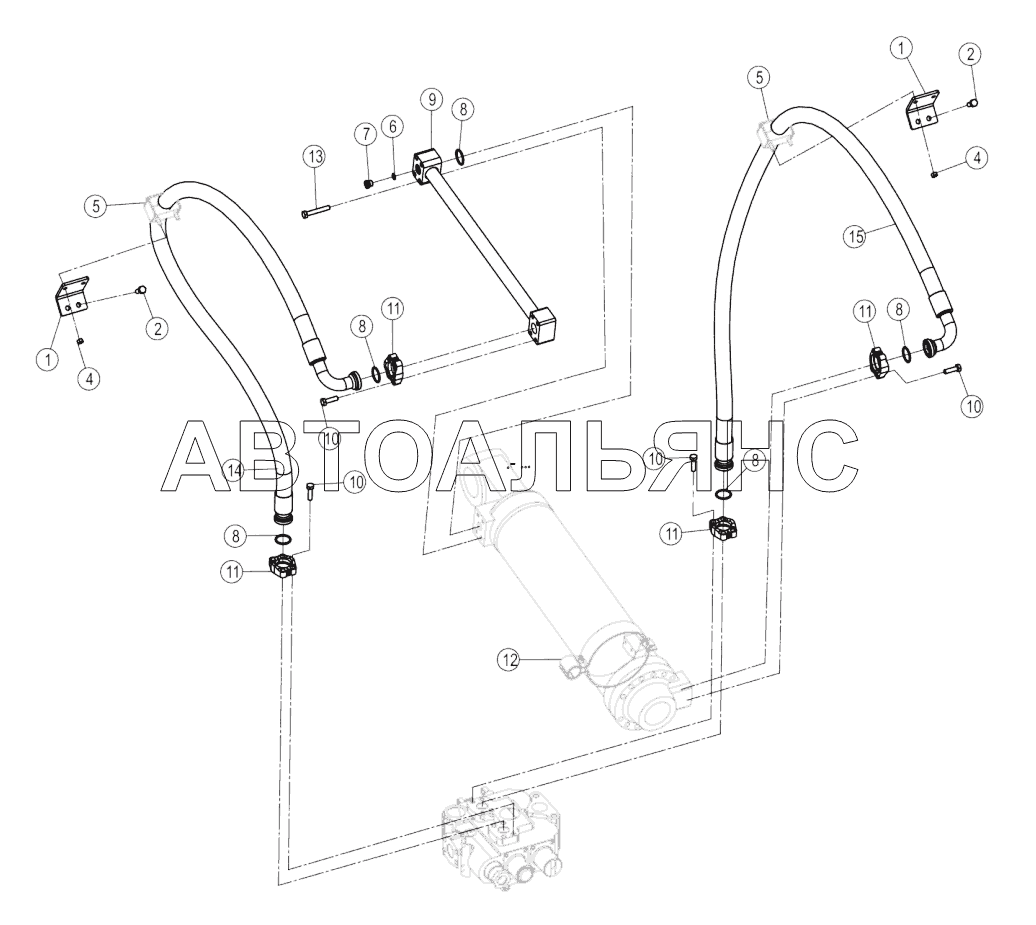

00C4007_001_00 TILTING CYLINDER LINES CLG-835H. Каталог 2015г.

00C4006_000_00 BOOM CYLINDER LINES CLG-835H 00C6071_000_00 CONTROL VALVE LINES CLG-835H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 29A9241 Количество на модель: 2
29A9241
2
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 01B1279 Количество на модель: 12
01B1279
12
4

Номер детали на чертеже:

4

Nut

Заводской номер: 03B2081 Количество на модель: 4
03B2081
4
5

Номер детали на чертеже:

5

Clamp

Заводской номер: 09C1814 Количество на модель: 2
09C1814
2
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 12B1725 Количество на модель: 1
12B1725
1
7

Номер детали на чертеже:

7

Plug

Заводской номер: Plug Количество на модель: 1
Plug
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 12B0294 Количество на модель: 5
12B0294
5
9

Номер детали на чертеже:

9

Tube as

Заводской номер: 09D2848 Количество на модель: 1
09D2848
1
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 04B0116 Количество на модель: 8
04B0116
8
11

Номер детали на чертеже:

11

Plate

Заводской номер: 72A0628 Количество на модель: 8
72A0628
8
12

Номер детали на чертеже:

12

Clamp

Заводской номер: 09C1844 Количество на модель: 1
09C1844
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 01B1365 Количество на модель: 4
01B1365
4
14

Номер детали на чертеже:

14

Snap ring

Заводской номер: 07C6905TS Количество на модель: 1
07C6905TS
1
15

Номер детали на чертеже:

15

Snap ring

Заводской номер: 07C6904TS Количество на модель: 1
07C6904TS
1
