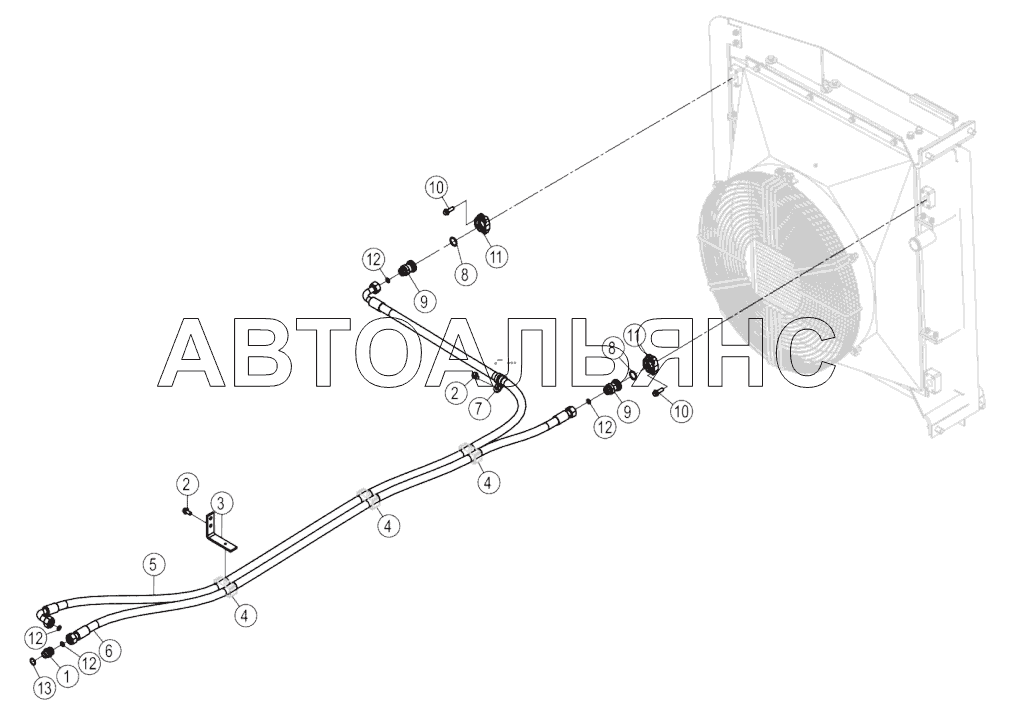

00C4529_000_00 COOLER LINES CLG-835H. Каталог 2015г.

11Y1184_000_00 WORK HYDRAULIC SYSTEM CLG-835H 00C6072_000_00 CONTROL VALVE & LINES CLG-835H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Connector

Заводской номер: 30C0254 Количество на модель: 1
30C0254
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 01B1277 Количество на модель: 3
01B1277
3
3

Номер детали на чертеже:

3

Plate

Заводской номер: 58A0851 Количество на модель: 1
58A0851
1
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 09C1872 Количество на модель: 3
09C1872
3
5

Номер детали на чертеже:

5

Hose as

Заводской номер: 66C5503 Количество на модель: 1
66C5503
1
6

Номер детали на чертеже:

6

Hose as

Заводской номер: 66C5502 Количество на модель: 1
66C5502
1
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 09C1747 Количество на модель: 1
09C1747
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 12B0181 Количество на модель: 2
12B0181
2
9

Номер детали на чертеже:

9

Connector

Заводской номер: 00A3868 Количество на модель: 2
00A3868
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 01B1279 Количество на модель: 8
01B1279
8
11

Номер детали на чертеже:

11

Plate

Заводской номер: 72A0627 Количество на модель: 4
72A0627
4
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0502 Количество на модель: 4
12B0502
4
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 12V0507 Количество на модель: 1
12V0507
1
