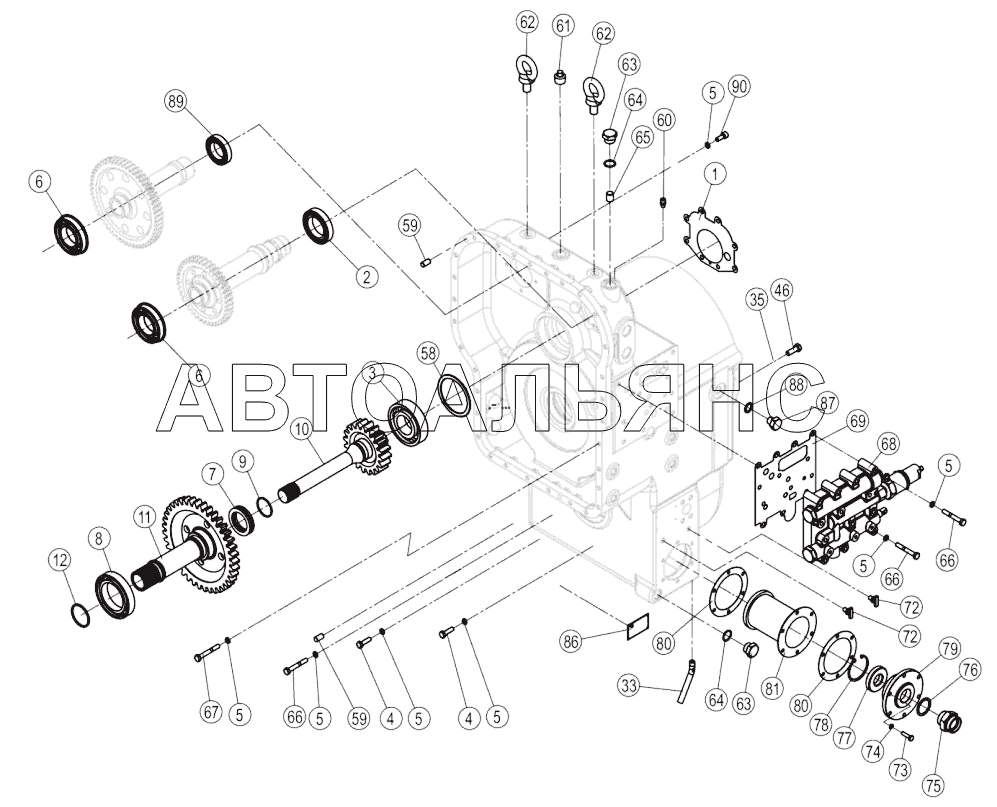

42C1847_000_00 GEARBOX CLG-835H. Каталог 2015г.

52C0071_001_00 OVERRUN CLUTCH CLG-835H 42C1847_000_01 GEARBOX CLG-835H

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

33

35

46

58

59

60

61

62

63

64

65

66

67

68

69

72

73

74

75

76

77

78

79

80

81

86

87

88

89

90

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Сальник

Заводской номер: 80A0013 Количество на модель: 1

80A0013

1

2

Номер детали на чертеже:

2

Шарикоподшипник

Заводской номер: 21B0005 Количество на модель: 1

21B0005

1

3

Номер детали на чертеже:

3

Шарикоподшипник

Заводской номер: 21B0006 Количество на модель: 1

21B0006

1

4

Номер детали на чертеже:

4

Болт

Заводской номер: 00B0002 Количество на модель: 26

00B0002

26

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 06B0002 Количество на модель: 64

06B0002

64

6

Номер детали на чертеже:

6

Шарикоподшипник

Заводской номер: 21B0023 Количество на модель: 2

21B0023

2

7

Номер детали на чертеже:

7

Шарикоподшипник

Заводской номер: 26B0002 Количество на модель: 1

26B0002

1

8

Номер детали на чертеже:

8

Шарикоподшипник

Заводской номер: 21B0007 Количество на модель: 1

21B0007

1

9

Номер детали на чертеже:

9

Seal ring

Заводской номер: 13B0922 Количество на модель: 1

13B0922

1

10

Номер детали на чертеже:

10

Input gear

Заводской номер: 40A0182 Количество на модель: 1

40A0182

1

11

Номер детали на чертеже:

11

Input gear

Заводской номер: 40A0183 Количество на модель: 1

40A0183

1

12

Номер детали на чертеже:

12

Уплотнение кольцевое

Заводской номер: 80A0016 Количество на модель: 1

80A0016

1

33

Номер детали на чертеже:

33

Труба дренажная

Заводской номер: 01A0014 Количество на модель: 1

01A0014

1

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 06B0008 Количество на модель: 16

06B0008

16

46

Номер детали на чертеже:

46

Болт

Заводской номер: 00B0121 Количество на модель: 8

00B0121

8

58

Номер детали на чертеже:

58

Shim gp

Заводской номер: 28C0089 Количество на модель: 2

28C0089

2

59

Номер детали на чертеже:

59

Палец

Заводской номер: 60A0037 Количество на модель: 2

60A0037

2

60

Номер детали на чертеже:

60

Respirator

Заводской номер: 38C0293 Количество на модель: 1

38C0293

1

61

Номер детали на чертеже:

61

Plug

Заводской номер: 03B0051 Количество на модель: 1

03B0051

1

62

Номер детали на чертеже:

62

SCREW

Заводской номер: 04B0087 Количество на модель: 2

04B0087

2

63

Номер детали на чертеже:

63

Резьбовая пробка

Заводской номер: 05A0008 Количество на модель: 2

05A0008

2

64

Номер детали на чертеже:

64

O-ring

Заводской номер: 12B0659 Количество на модель: 2

12B0659

2

65

Номер детали на чертеже:

65

Пробка цилиндрическая

Заводской номер: 60A0038 Количество на модель: 1

60A0038

1

66

Номер детали на чертеже:

66

Болт

Заводской номер: 00B0018 Количество на модель: 15

00B0018

15

67

Номер детали на чертеже:

67

Болт

Заводской номер: 01B0028 Количество на модель: 3

01B0028

3

68

Номер детали на чертеже:

68

Shift control valve

Заводской номер: 12C5772 Количество на модель: 1

12C5772

1

69

Номер детали на чертеже:

69

Сальник

Заводской номер: 82A0025 Количество на модель: 1

82A0025

1

72

Номер детали на чертеже:

72

Болт

Заводской номер: 43B0006 Количество на модель: 2

43B0006

2

73

Номер детали на чертеже:

73

BOLT

Заводской номер: 00B0020 Количество на модель: 6

00B0020

6

74

Номер детали на чертеже:

74

Шайба

Заводской номер: 06B0006 Количество на модель: 8

06B0006

8

75

Номер детали на чертеже:

75

Connector

Заводской номер: 00A3383 Количество на модель: 1

00A3383

1

76

Номер детали на чертеже:

76

WASHER

Заводской номер: 06B0293 Количество на модель: 1

06B0293

1

77

Номер детали на чертеже:

77

Электромагнит

Заводской номер: 43B0003 Количество на модель: 1

43B0003

1

78

Номер детали на чертеже:

78

Кольцо упорное

Заводской номер: 07B0012 Количество на модель: 1

07B0012

1

79

Номер детали на чертеже:

79

Cap

Заводской номер: 53A0930 Количество на модель: 1

53A0930

1

80

Номер детали на чертеже:

80

Gasket

Заводской номер: 80A1407 Количество на модель: 2

80A1407

2

81

Номер детали на чертеже:

81

Фильтр

Заводской номер: 53C0027 Количество на модель: 1

53C0027

1

86

Номер детали на чертеже:

86

Nameplate

Заводской номер: Nameplate Количество на модель: 1

Nameplate

1

87

Номер детали на чертеже:

87

Plug

Заводской номер: 05A0802 Количество на модель: 1

05A0802

1

88

Номер детали на чертеже:

88

WASHER

Заводской номер: 06B0119 Количество на модель: 1

06B0119

1

89

Номер детали на чертеже:

89

Шарикоподшипник

Заводской номер: 21B0013 Количество на модель: 1

21B0013

1

90

Номер детали на чертеже:

90

Винт

Заводской номер: 04B0022 Количество на модель: 4

04B0022

4

52C0071_001_00 OVERRUN CLUTCH CLG-835H 42C1847_000_01 GEARBOX CLG-835H
