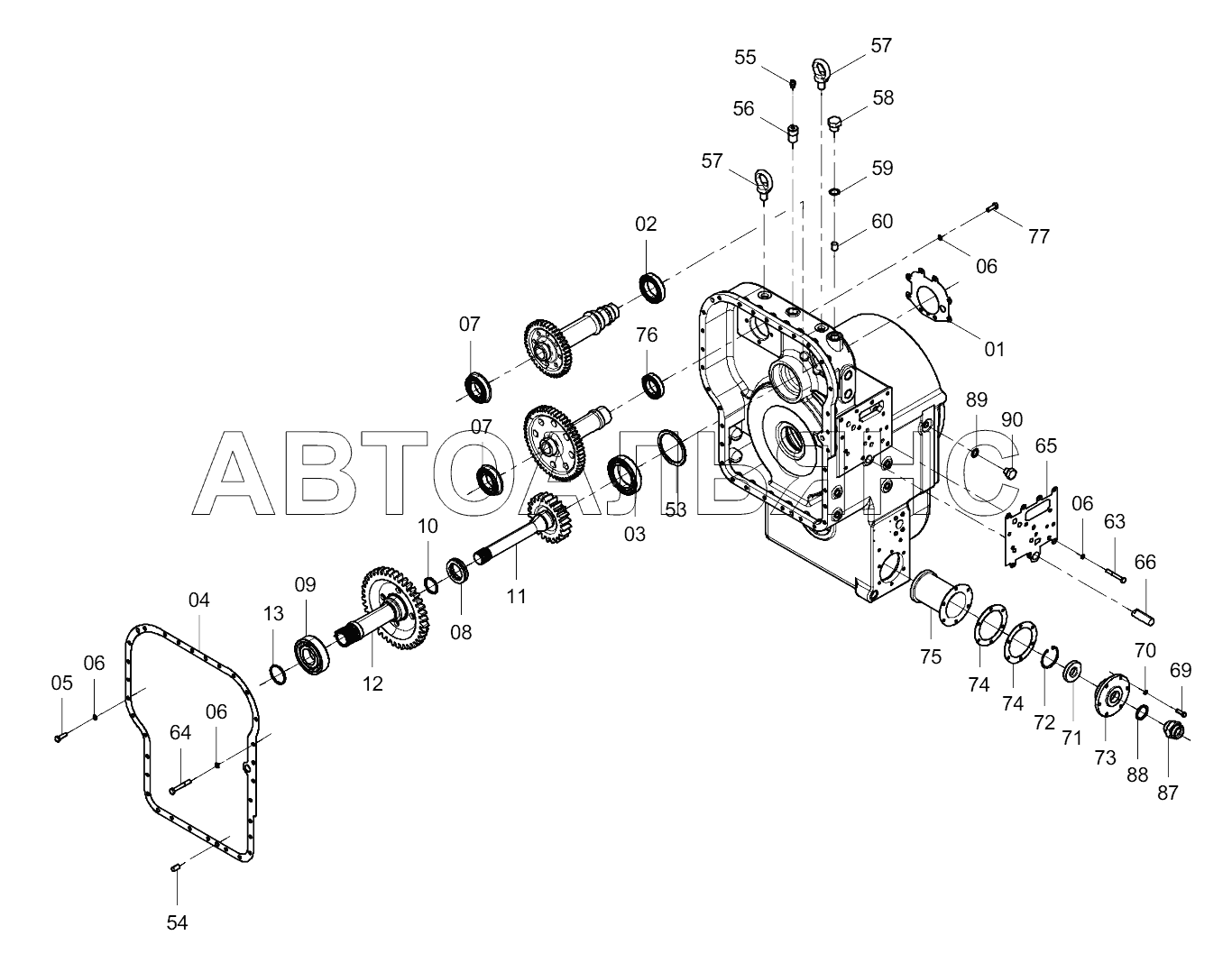

42C0350 (A) TRANSMISSION CLG-835

42C0350 009 TRANSMISSION CLG-835 42C0350 (B) TRANSMISSION CLG-835

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

53

54

55

56

57

58

59

60

63

64

65

66

69

70

71

72

73

74

75

76

77

87

88

89

90

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Сальник

Заводской номер: 80A0013 Количество на модель: 1

80A0013

1

2

Номер детали на чертеже:

2

Шарикоподшипник

Заводской номер: 21B0005 Количество на модель: 1

21B0005

1

3

Номер детали на чертеже:

3

Шарикоподшипник

Заводской номер: 21B0006 Количество на модель: 1

21B0006

1

4

Номер детали на чертеже:

4

Сальник

Заводской номер: 80A0014 Количество на модель: 1

80A0014

1

5

Номер детали на чертеже:

5

Болт

Заводской номер: 00B0002 Количество на модель: 28

00B0002

28

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0002 Количество на модель: 31

06B0002

31

7

Номер детали на чертеже:

7

Шарикоподшипник

Заводской номер: 21B0023 Количество на модель: 2

21B0023

2

8

Номер детали на чертеже:

8

Шарикоподшипник

Заводской номер: 26B0002 Количество на модель: 1

26B0002

1

9

Номер детали на чертеже:

9

Шарикоподшипник

Заводской номер: 21B0007 Количество на модель: 1

21B0007

1

10

Номер детали на чертеже:

10

Уплотнение кольцевое

Заводской номер: 80A0015 Количество на модель: 1

80A0015

1

11

Номер детали на чертеже:

11

1-ая ведущая шестерня турбины

Заводской номер: 40A0004 Количество на модель: 1

40A0004

1

12

Номер детали на чертеже:

12

2-ая ведущая шестерня турбины

Заводской номер: 40A0005 Количество на модель: 1

40A0005

1

13

Номер детали на чертеже:

13

Уплотнение кольцевое

Заводской номер: 80A0016 Количество на модель: 1

80A0016

1

53

Номер детали на чертеже:

53

Shim gp

Заводской номер: 28C0089 Количество на модель: 1

28C0089

1

54

Номер детали на чертеже:

54

Палец

Заводской номер: 60A0037 Количество на модель: 2

60A0037

2

55

Номер детали на чертеже:

55

Respirator

Заводской номер: 38C0293 Количество на модель: 1

38C0293

1

56

Номер детали на чертеже:

56

Breather pipe

Заводской номер: 10D5494 Количество на модель: 1

10D5494

1

57

Номер детали на чертеже:

57

SCREW

Заводской номер: 04B0087 Количество на модель: 2

04B0087

2

58

Номер детали на чертеже:

58

Резьбовая пробка

Заводской номер: 05A0008 Количество на модель: 1

05A0008

1

59

Номер детали на чертеже:

59

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 1

12B0379

1

60

Номер детали на чертеже:

60

Пробка цилиндрическая

Заводской номер: 60A0038 Количество на модель: 1

60A0038

1

63

Номер детали на чертеже:

63

Болт

Заводской номер: 00B0018 Количество на модель: 13

00B0018

13

64

Номер детали на чертеже:

64

Болт

Заводской номер: 01B0028 Количество на модель: 3

01B0028

3

65

Номер детали на чертеже:

65

Сальник

Заводской номер: 82A0025 Количество на модель: 1

82A0025

1

66

Номер детали на чертеже:

66

Палец

Заводской номер: 60A0040 Количество на модель: 1

60A0040

1

69

Номер детали на чертеже:

69

BOLT

Заводской номер: 00B0020 Количество на модель: 6

00B0020

6

70

Номер детали на чертеже:

70

Шайба

Заводской номер: 06B0006 Количество на модель: 23

06B0006

23

71

Номер детали на чертеже:

71

Электромагнит

Заводской номер: 43B0003 Количество на модель: 1

43B0003

1

72

Номер детали на чертеже:

72

Кольцо упорное

Заводской номер: 07B0012 Количество на модель: 1

07B0012

1

73

Номер детали на чертеже:

73

Cap

Заводской номер: 53A0930 Количество на модель: 1

53A0930

1

74

Номер детали на чертеже:

74

Сальник

Заводской номер: 56A0032 Количество на модель: 2

56A0032

2

75

Номер детали на чертеже:

75

Фильтр

Заводской номер: 53C0027 Количество на модель: 1

53C0027

1

76

Номер детали на чертеже:

76

Шарикоподшипник

Заводской номер: 21B0013 Количество на модель: 1

21B0013

1

77

Номер детали на чертеже:

77

Винт

Заводской номер: 04B0022 Количество на модель: 4

04B0022

4

87

Номер детали на чертеже:

87

Connector

Заводской номер: 00A3383 Количество на модель: 1

00A3383

1

88

Номер детали на чертеже:

88

WASHER

Заводской номер: 06B0293 Количество на модель: 1

06B0293

1

89

Номер детали на чертеже:

89

WASHER

Заводской номер: 06B0119 Количество на модель: 1

06B0119

1

90

Номер детали на чертеже:

90

Plug

Заводской номер: 05A0802 Количество на модель: 1

05A0802

1
